Portes avec joints de sécurité peu visibles toute hauteur, classées feu Ei30 et E30

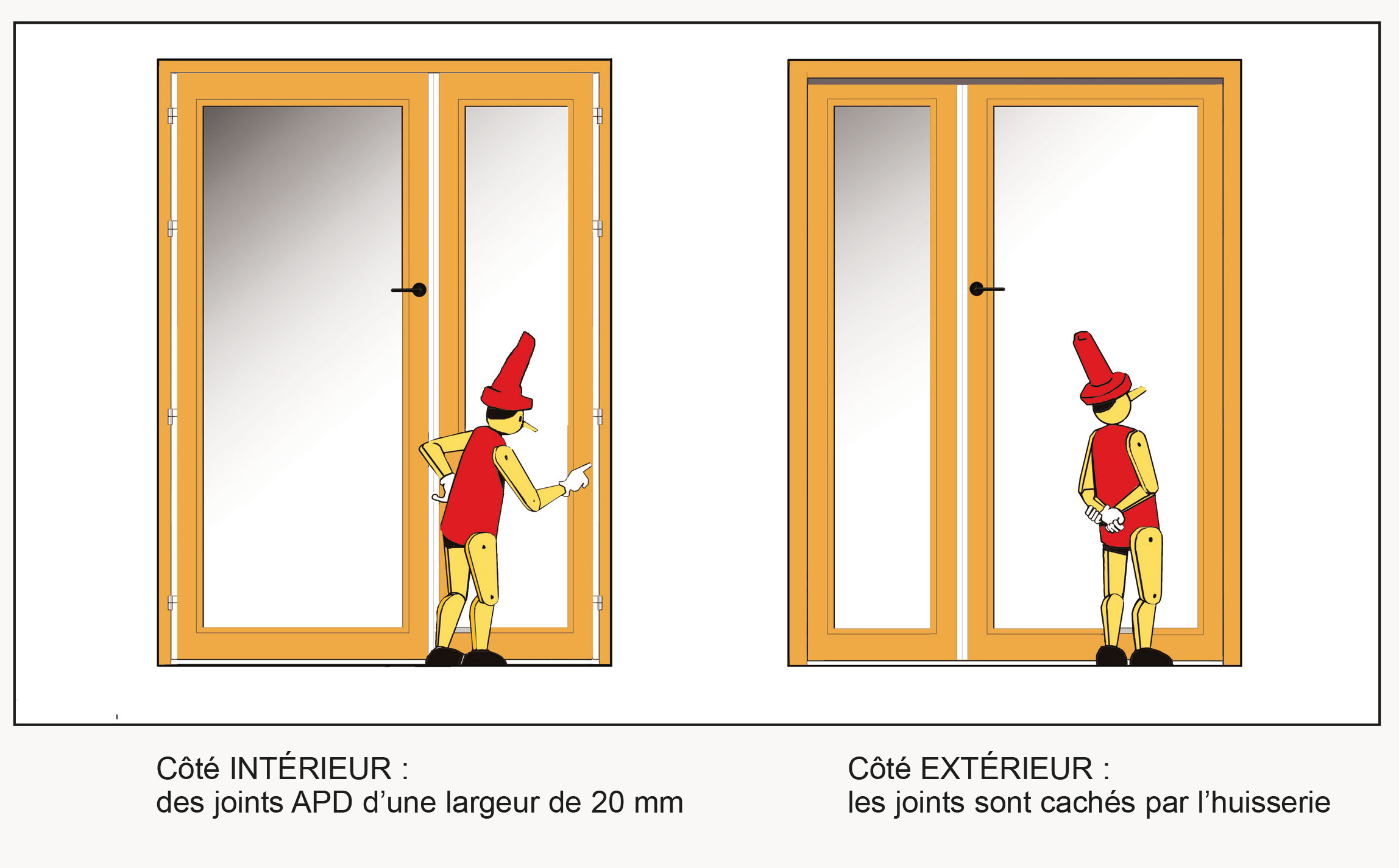

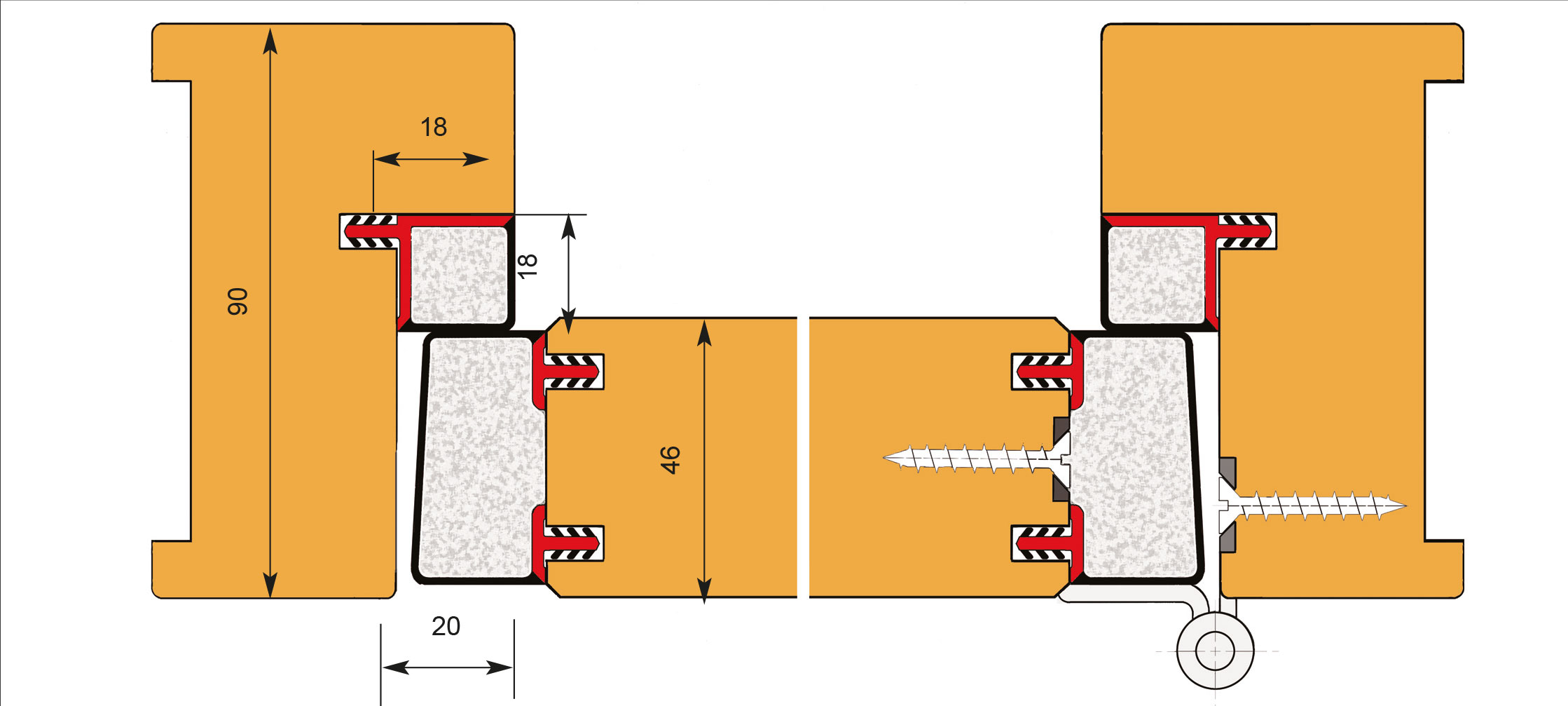

Un nouveau concept de joints souples
La sécurité anti pince-doigts est assurée par des joints en PVC fixés aux angles concernés par le risque de pincement, sur la porte mais aussi sur l’huisserie.
Cette disposition réduisant de moitié la largeur des joints permet de les rendre peu visibles.
Ainsi ces joints souples restent discrets et en filant sur toute leur hauteur, ils assurent aux portes KID 180 une élégante finition.

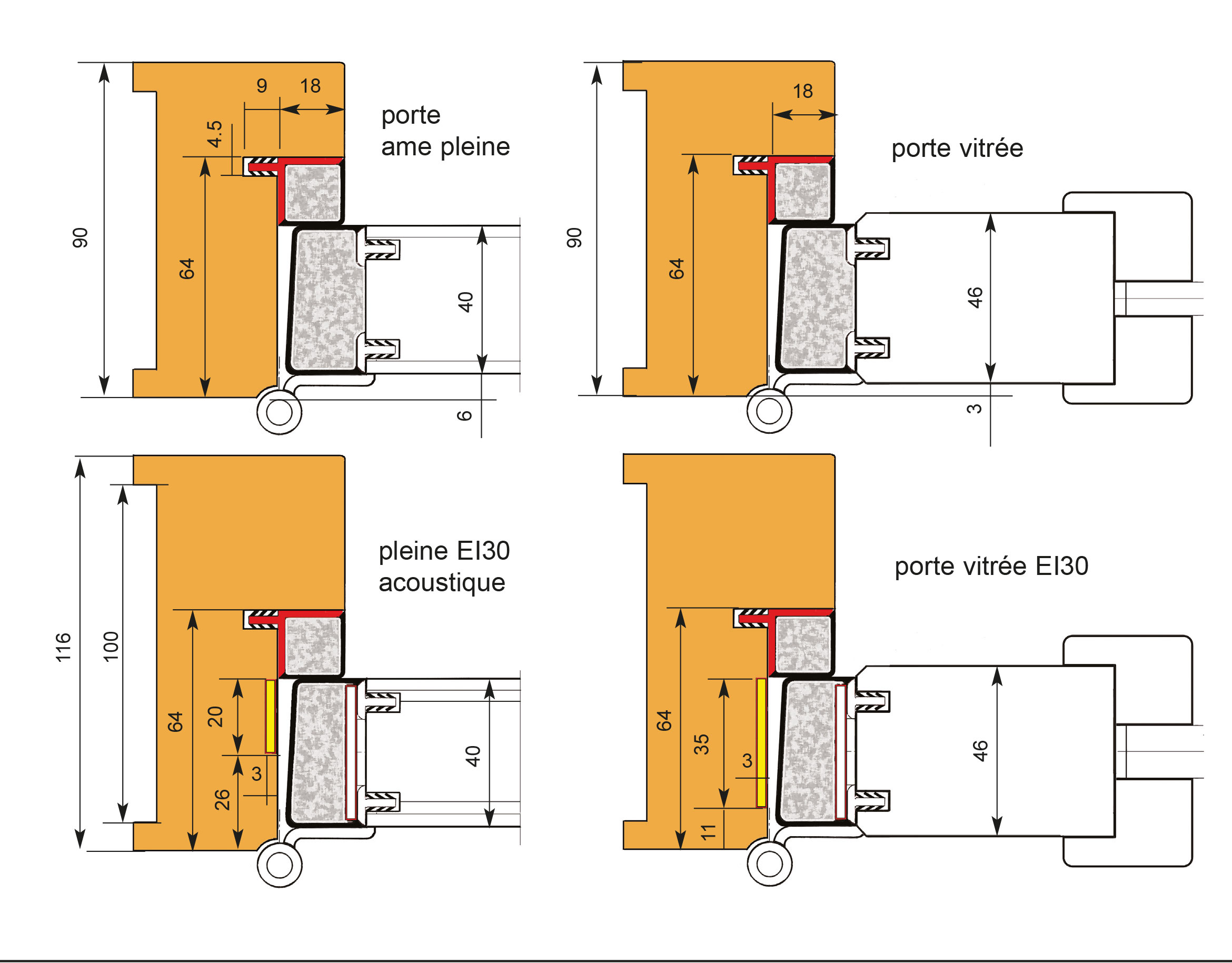

Joints souples en PVC bi-dureté
De conception exclusive, ces joints souples de petites dimensions laissent assez de passage entre ouvrant et dormant pour éviter tout accident de pincement grave.
Fabriqués en PVC bi-dureté extrudé, ils sont garnis de mousse ce qui en fait aussi de bons isolants isophoniques bien adaptés aux portes des dortoirs de crèches.
Ils sont équipés intérieurement de joints intumescents pour les portes coupe-feu.

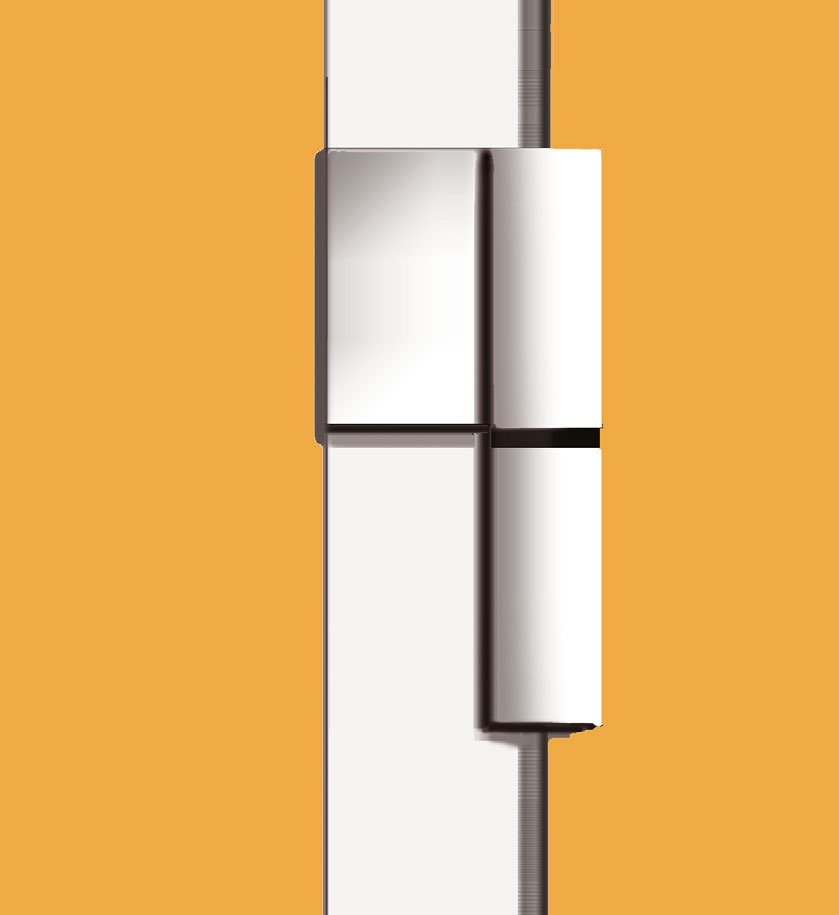

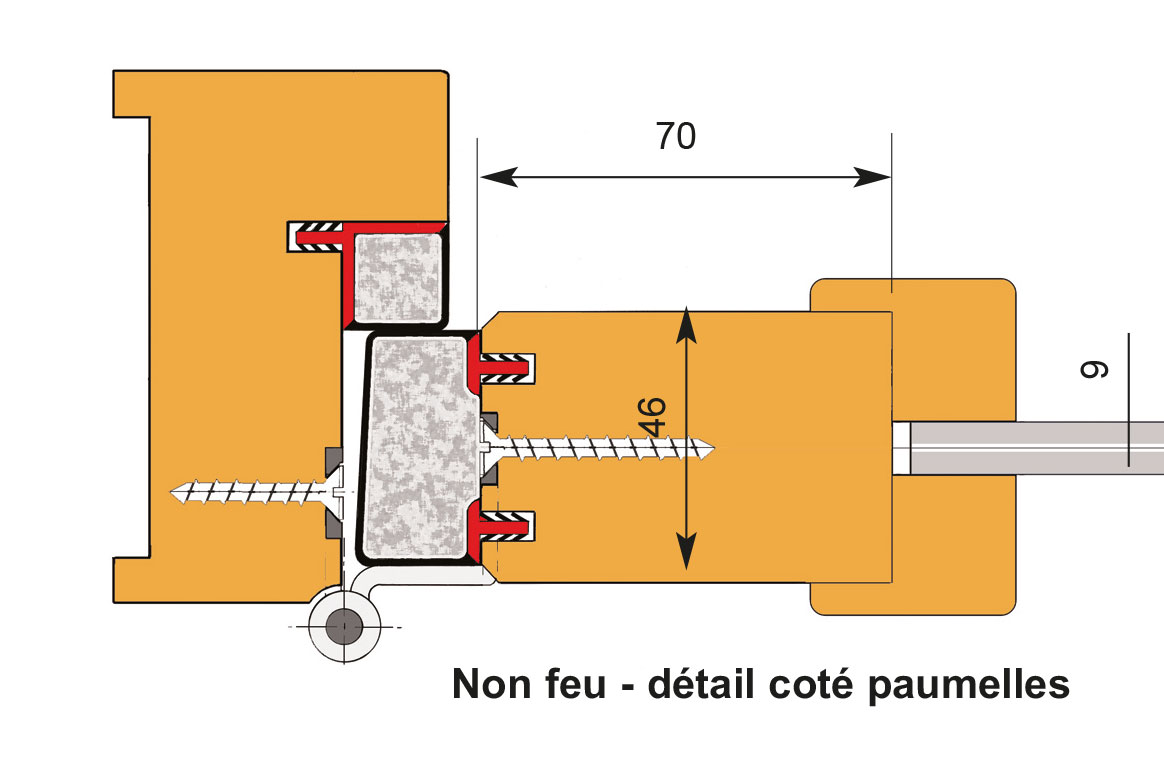

Paumelles déportées discrètes
Adaptées aux joints tubulaires, ces paumelles de dimensions réduites (hauteur 70 mm) se confondent visuellement avec eux.
En alliage cupro-aluminium, elles sont très robustes.
Finition laquées selon la couleur des joints.
Blanc RAL 9002 mat
option noir: nous consulter

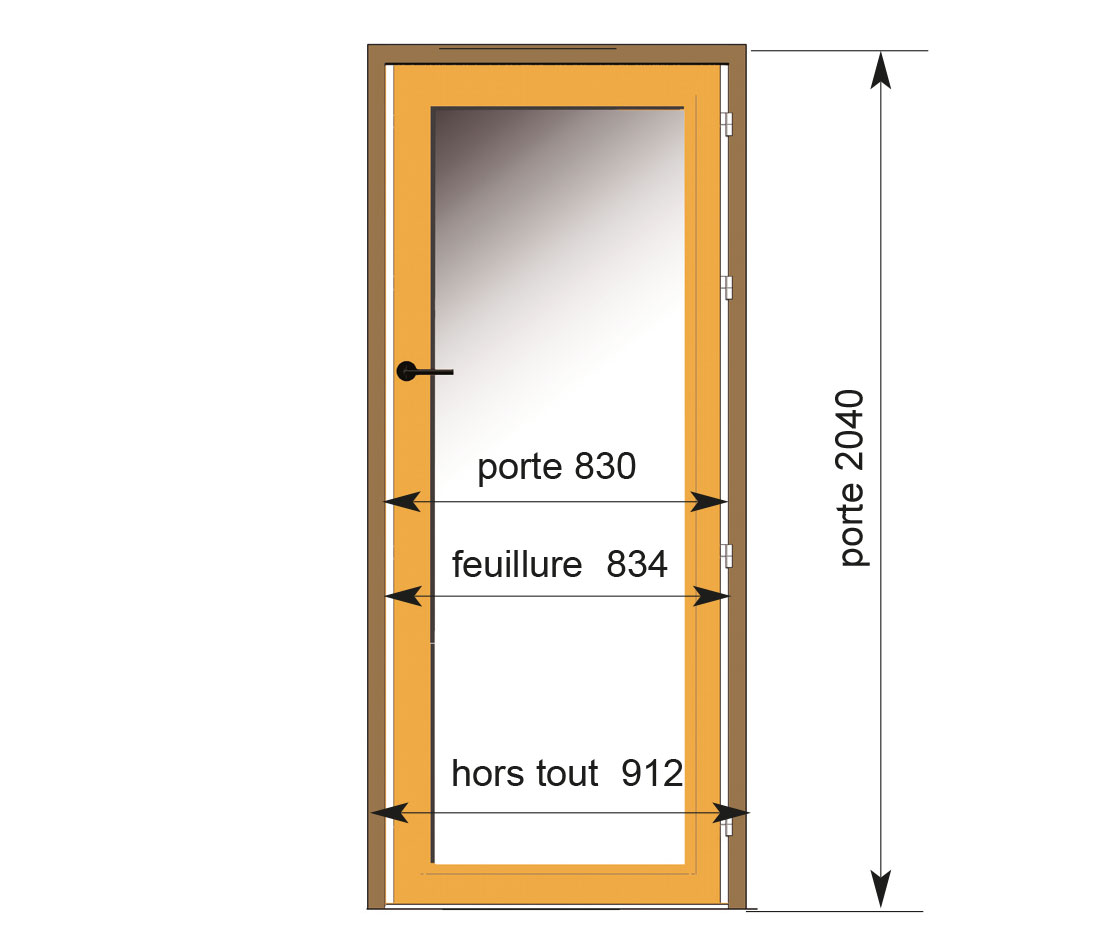

1 vantail Classé E30 et Ei30
PV EFR N°15-000133
Classé acoustique Rw 35 dB
PV FCBA N° 404/17/91/4

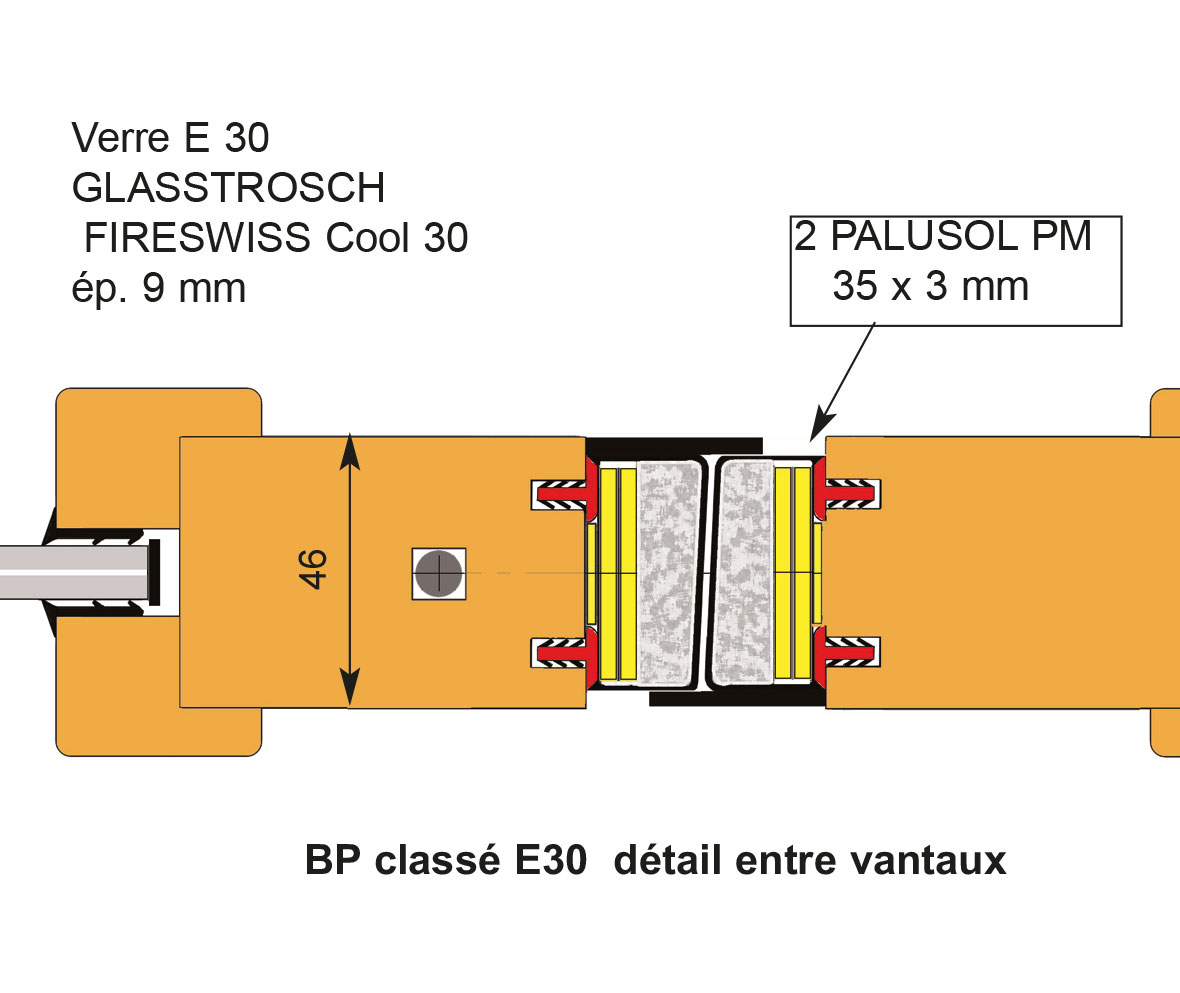

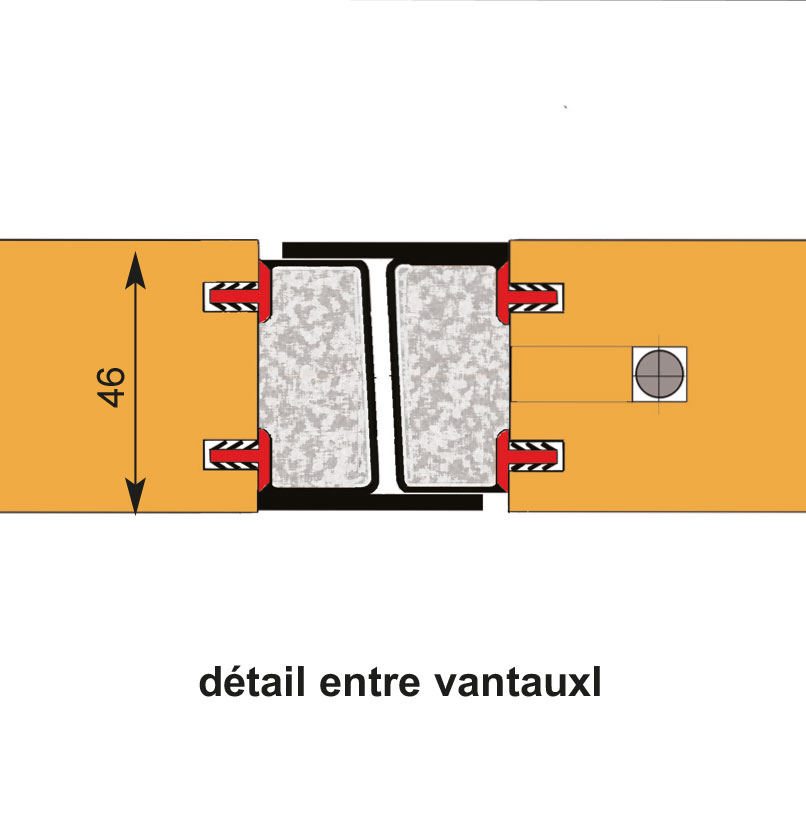

2 vantaux égaux ou tiercés Classés E30
PV EFR N°14-V-001759
Les BP vitrés classés EI30 et E30 peuvent être montés indifféremment sur des cloisons souples, ou des cloisons vitrées classées au feu.
Extension 14-3515 s/PV EFR 14-V-001759

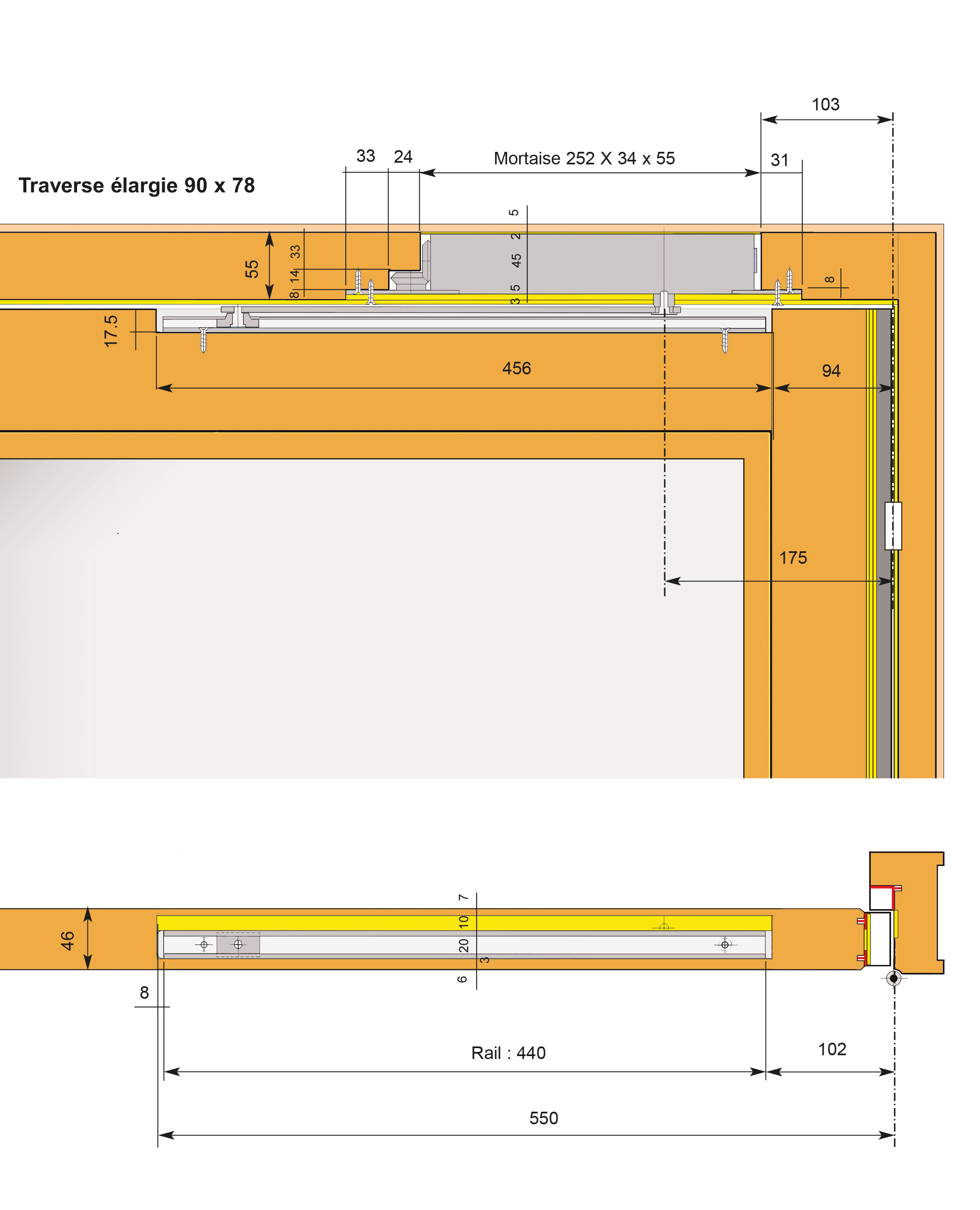

Ferme-portes encastrés
Les appareils encastrés dans les BP KID 180 sont de marque GEZE, modèle BOXER force 2/4,

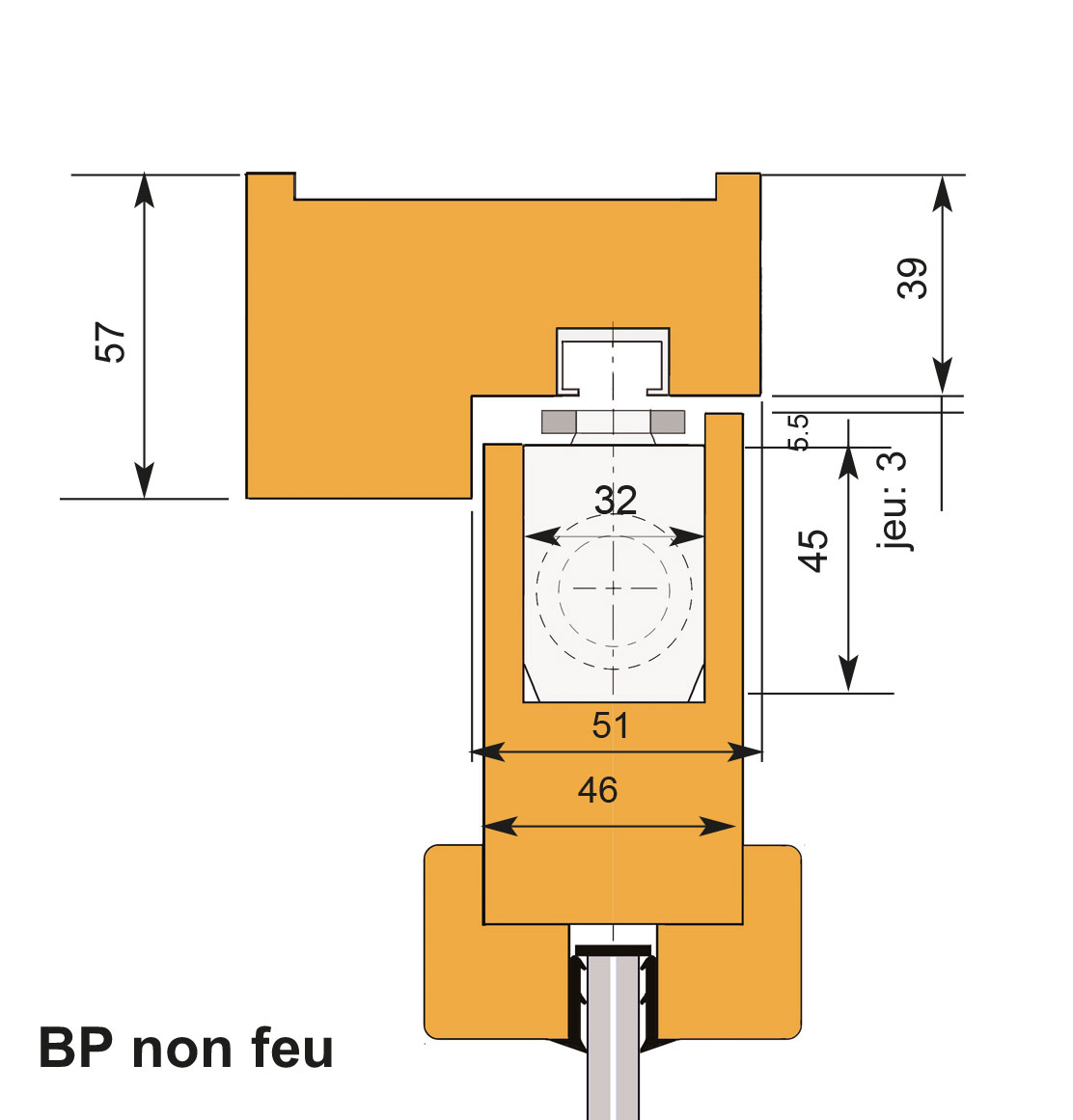

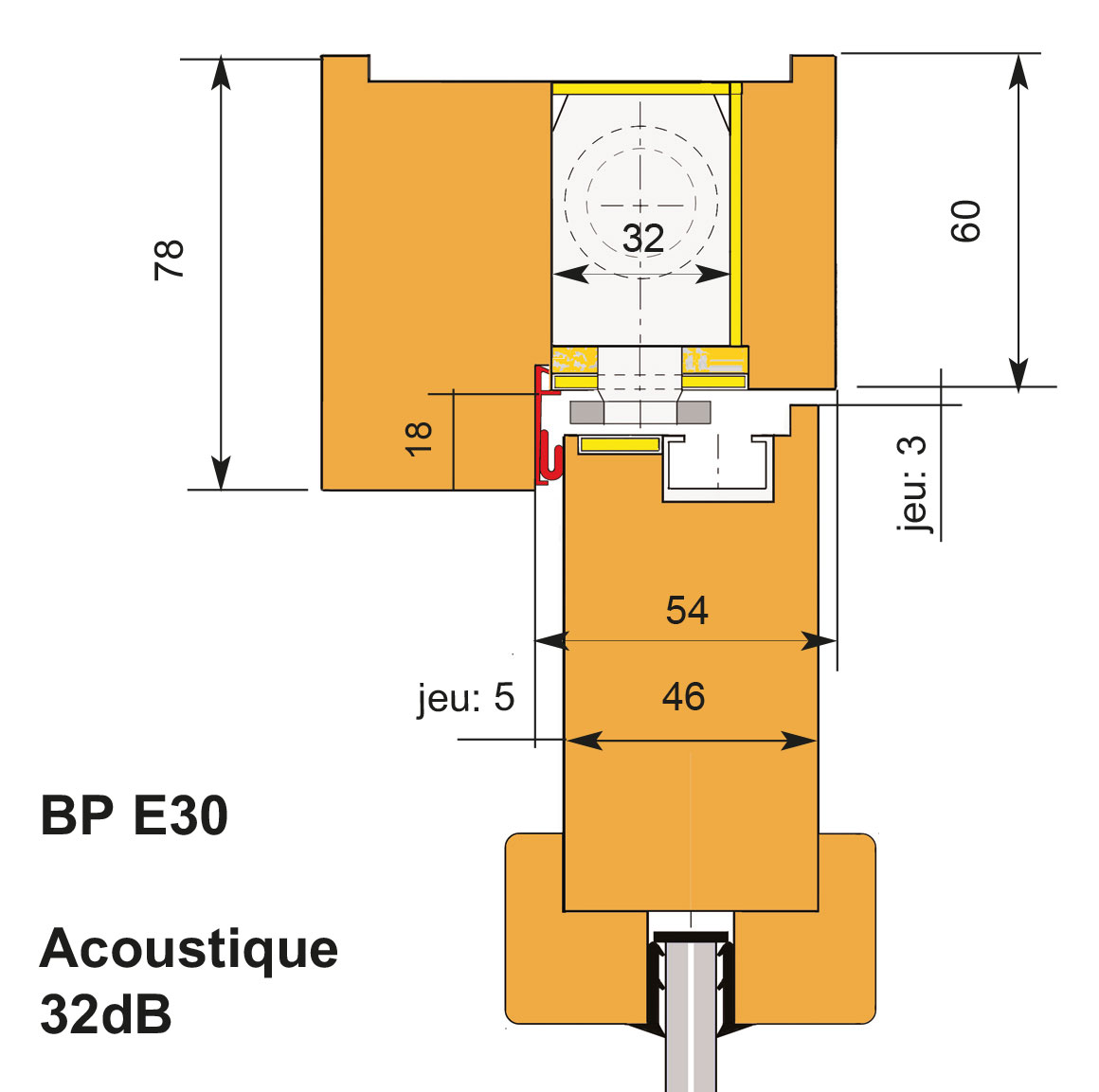

Montage dans la porte BP non feu réf.

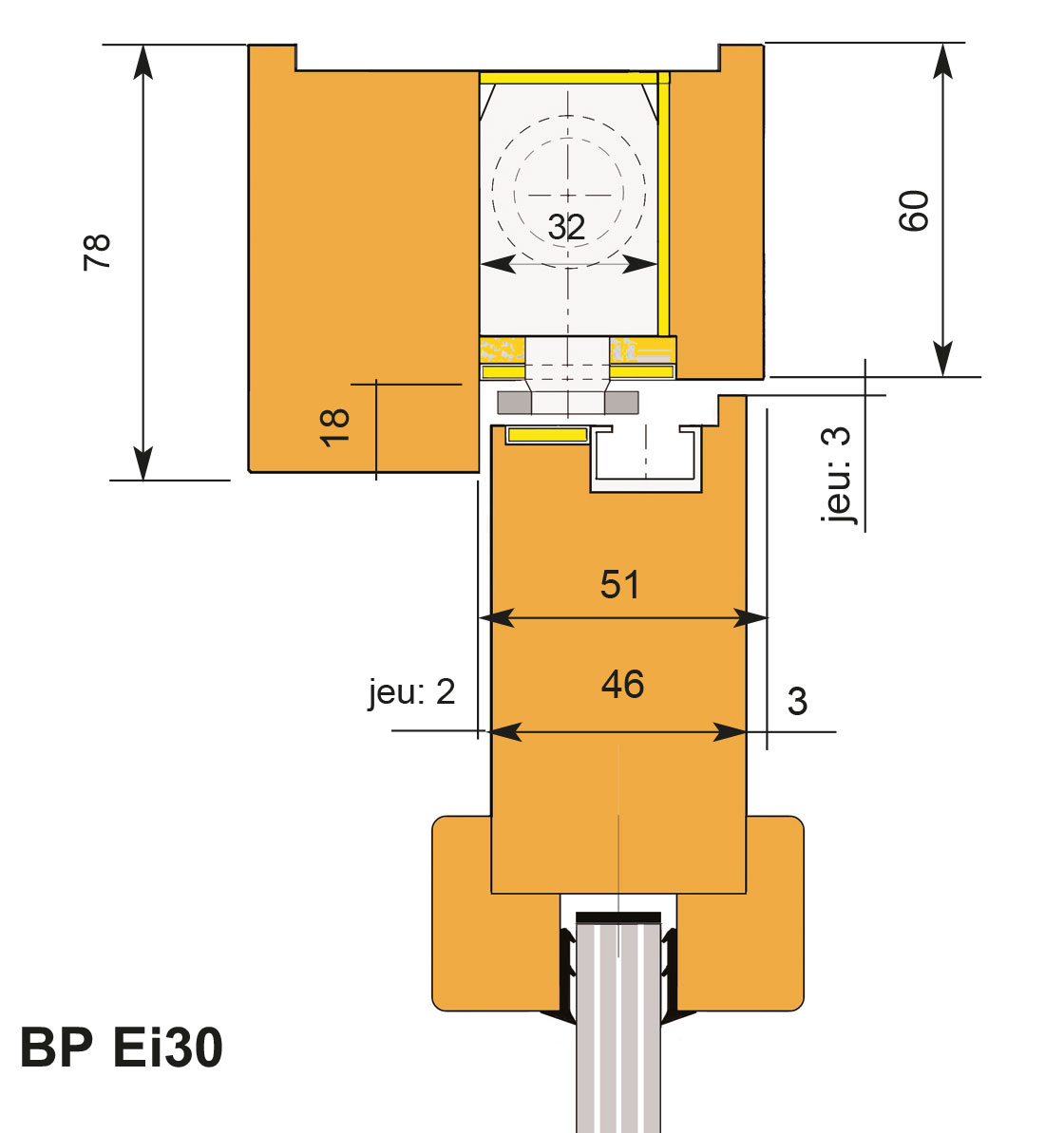

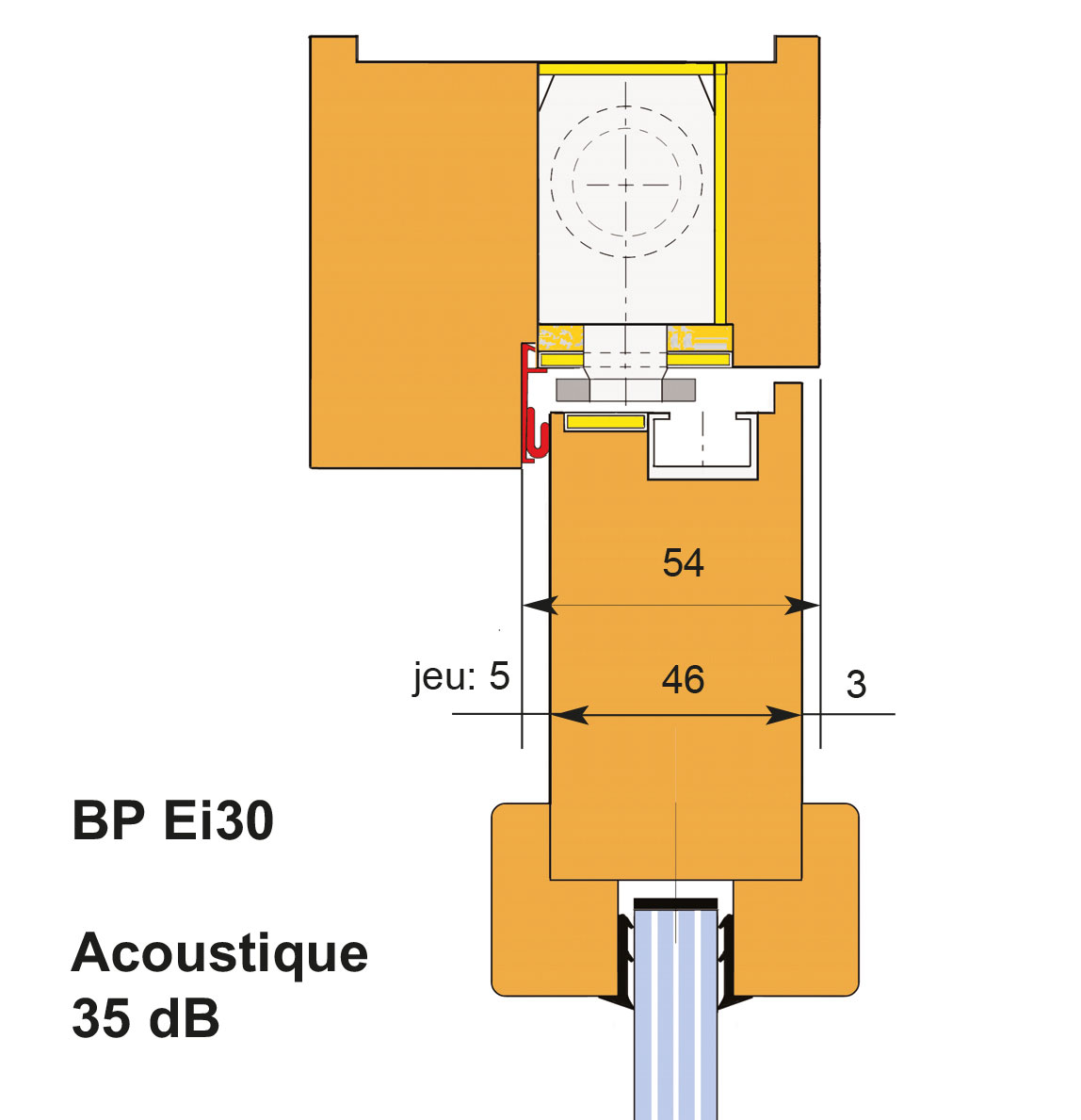

Montage dans l’huisserie BP Ei30 réf.

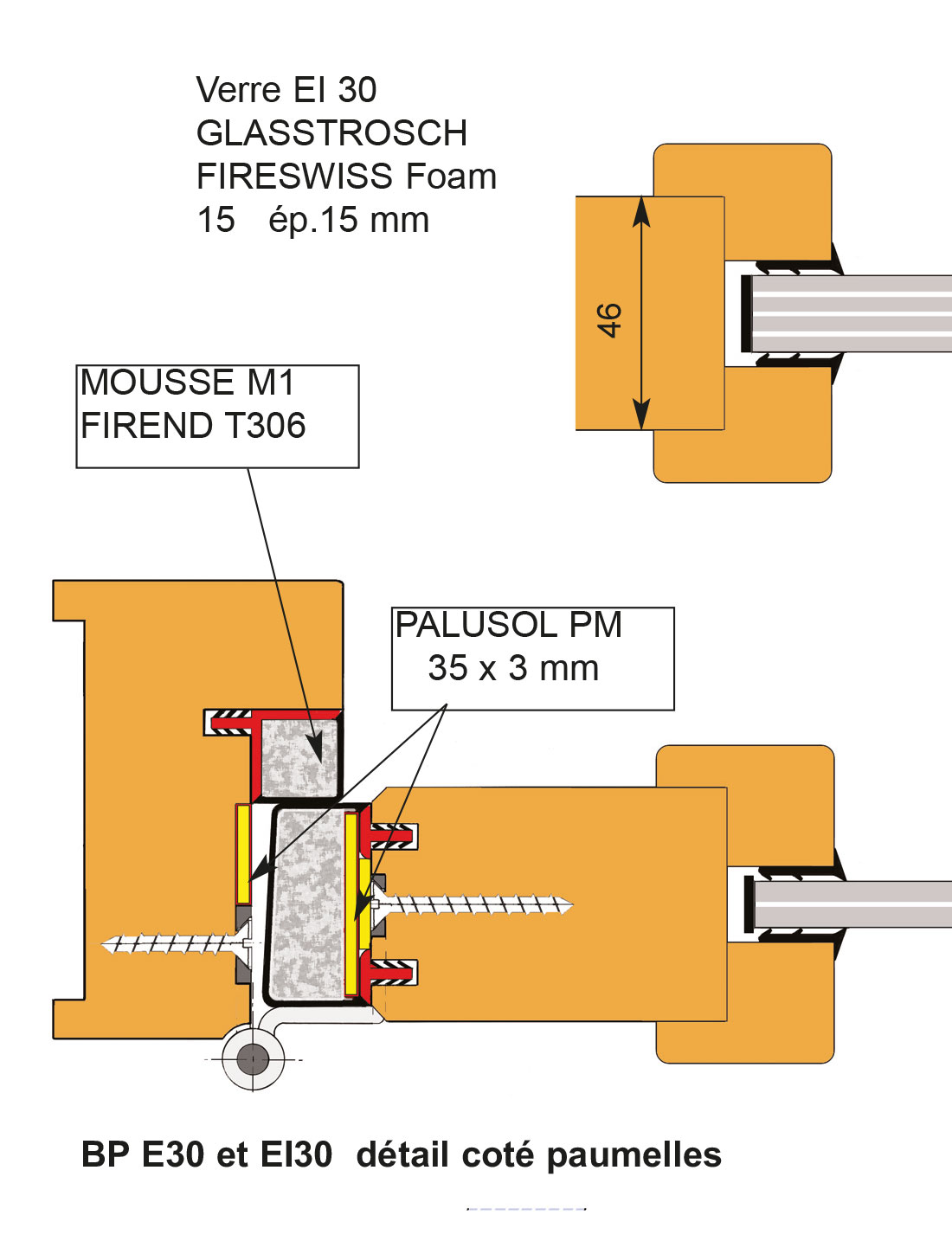

BP classés E30 : PV EFR 14-V001759 - 1 vantail ou 2 vantaux
BP classés EI30 : PV ERF 15-000133 - 1 vantail
Paumelles déportées fiche technique
Lame male réversible
Cupro aluminium SUPER ACIOR
code GALIA A14 Qualité DD30Kg
Lame femelle déportée réversible
Cupro alu SUPER ACIOR
code GALIA A14 Qualité DD30Kg
Tolérances générales selon NF 66001
Finition : Thermolaquage
poudre Blanc RAL 9002 mat
ou Noir RAL 9011 mat
Axe : Goupille cannelée
S 250 PB 6 x 50 ISO 8745
Bague: Acier inox
Dia. 6.6 / 7.5 épaisseur 1.6
Bouchons : Ld-Pe Dia. 6.6 / 7.5 hauteur 5
noir ou blanc

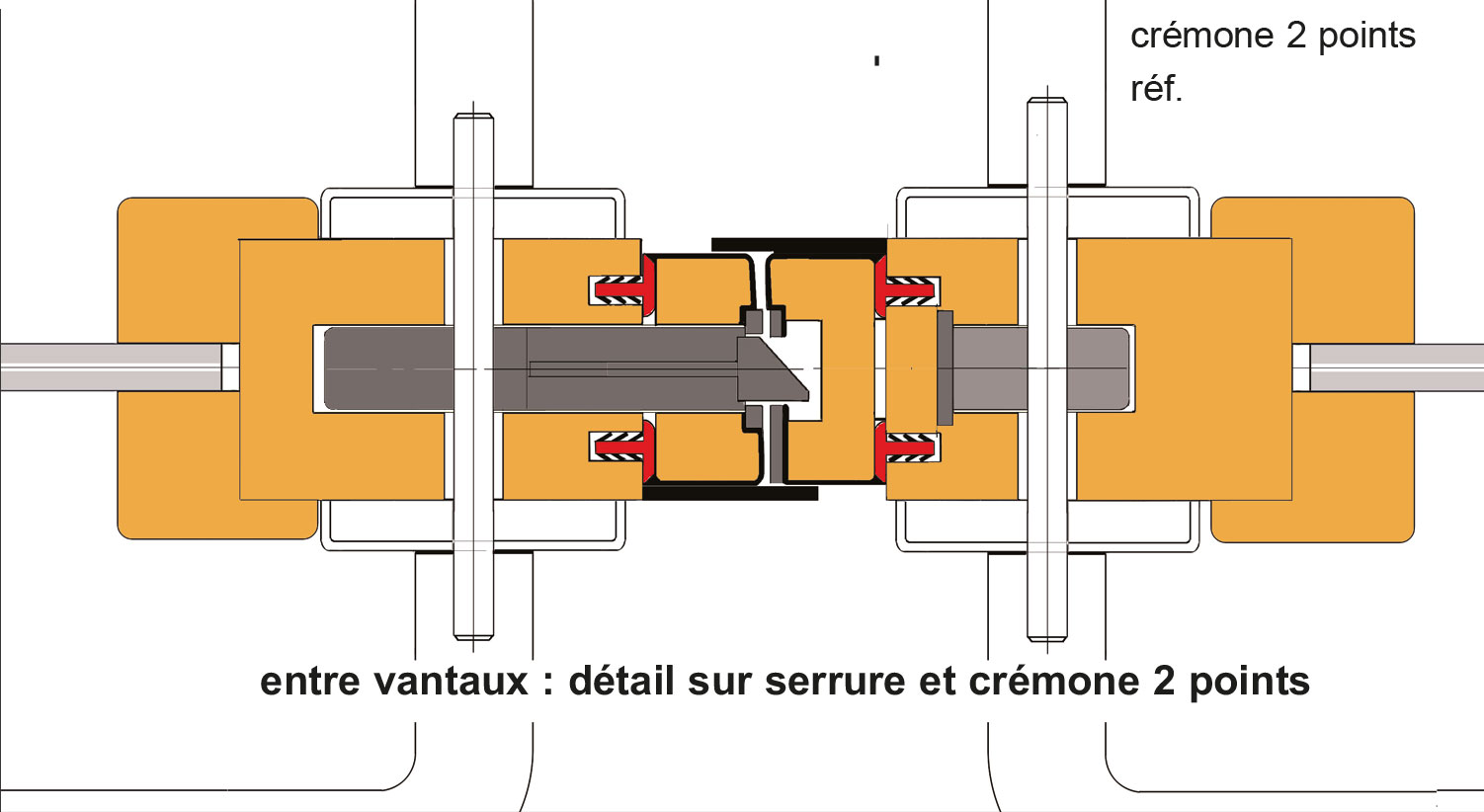

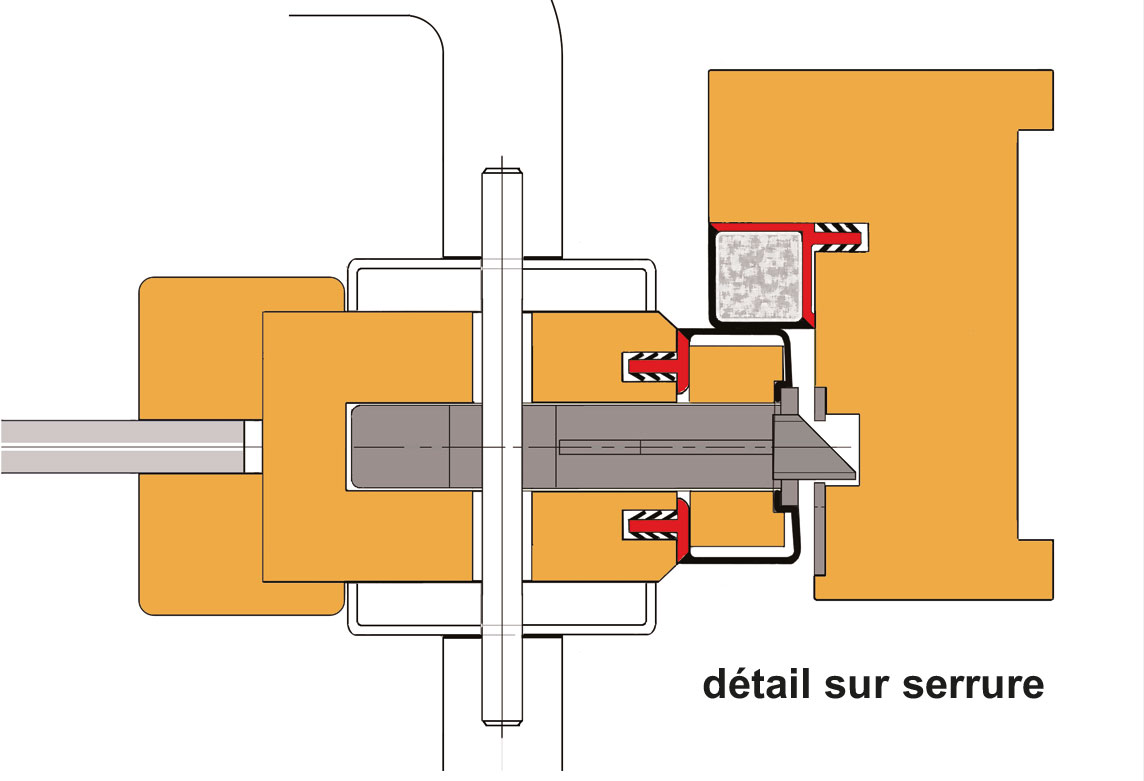

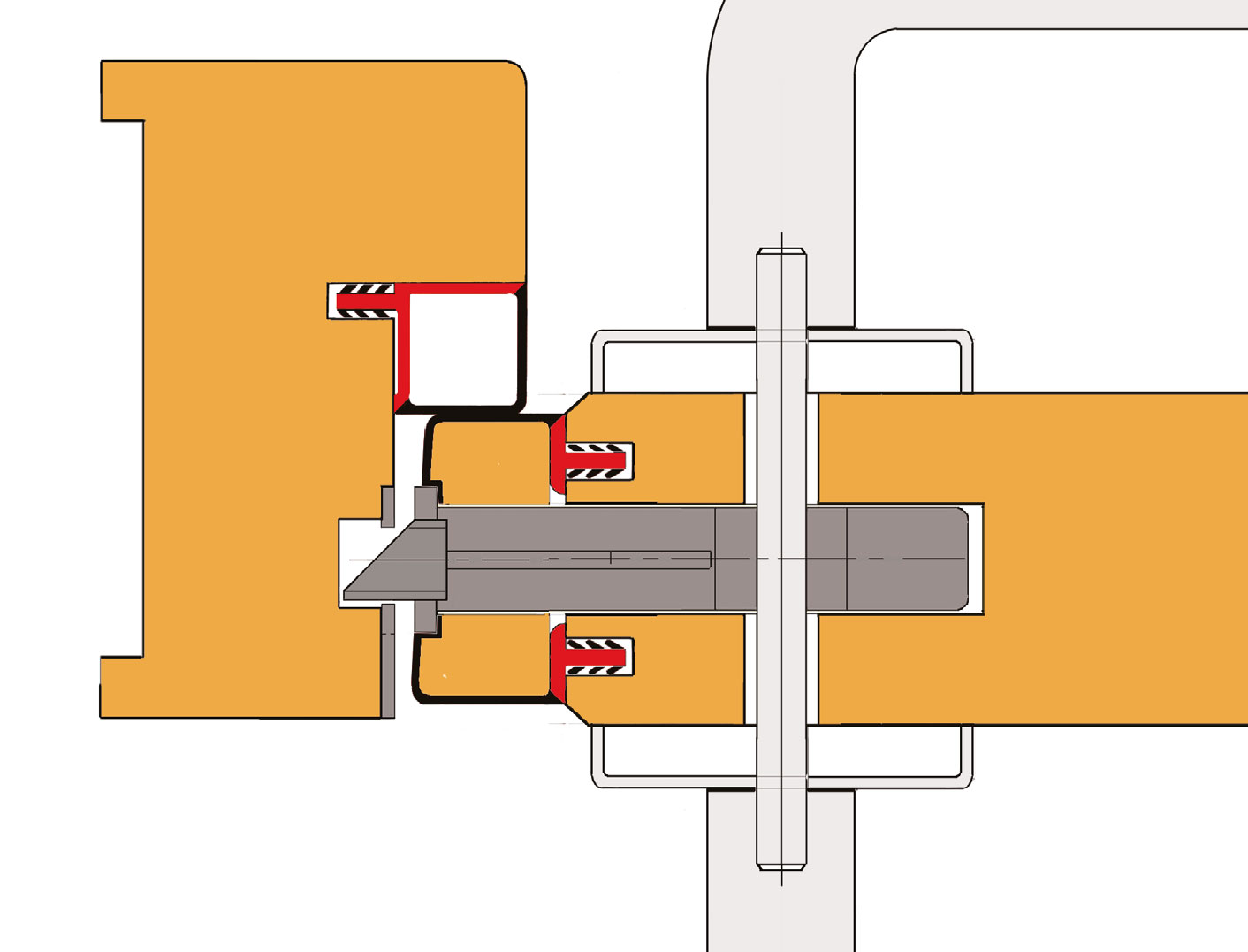

Serrures sur joints filants
Pour préserver l’esthétique des joints, sans interruption sur la serrure, une alèse en bois dur est placée à l’intérieur du joint.
Comme pour toutes les portes utilisant des joints souples APD, il faut relever la serrure hors de la portée des enfants, soit la hauteur PMR, à 1,30 m. du sol.

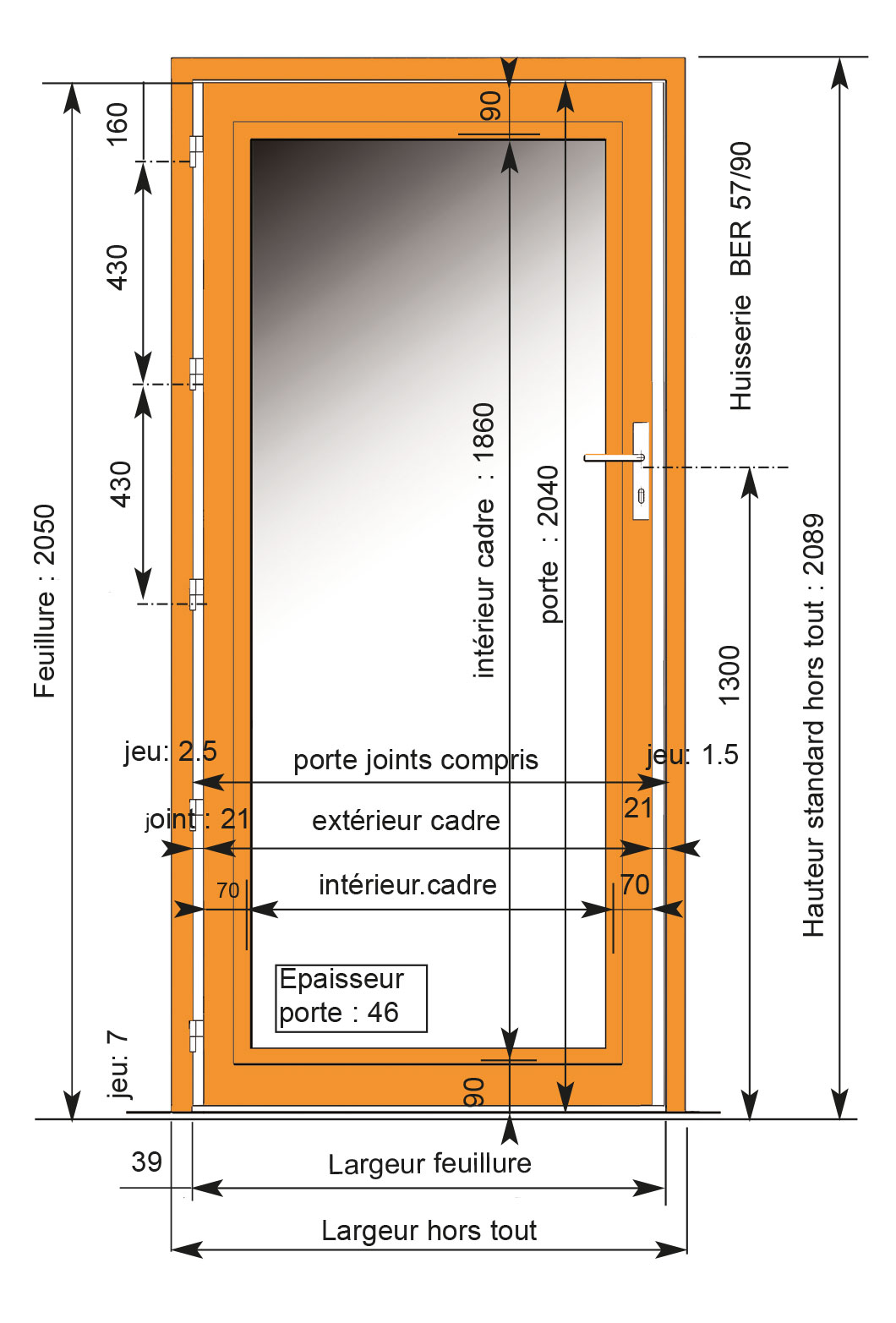

| Références | 700 | 800 | 900 | 1200 | 1400 |
| Largeur porte joints compris | 730 | 830 | 930 | 330 + 930 | 530 + 930 |
| Extérieur cadres | 688 | 788 | 888 | 288 + 888 | 488 + 888 |
| Intérieur cadres | 548 | 648 | 748 | 148 + 748 | 348 + 748 |

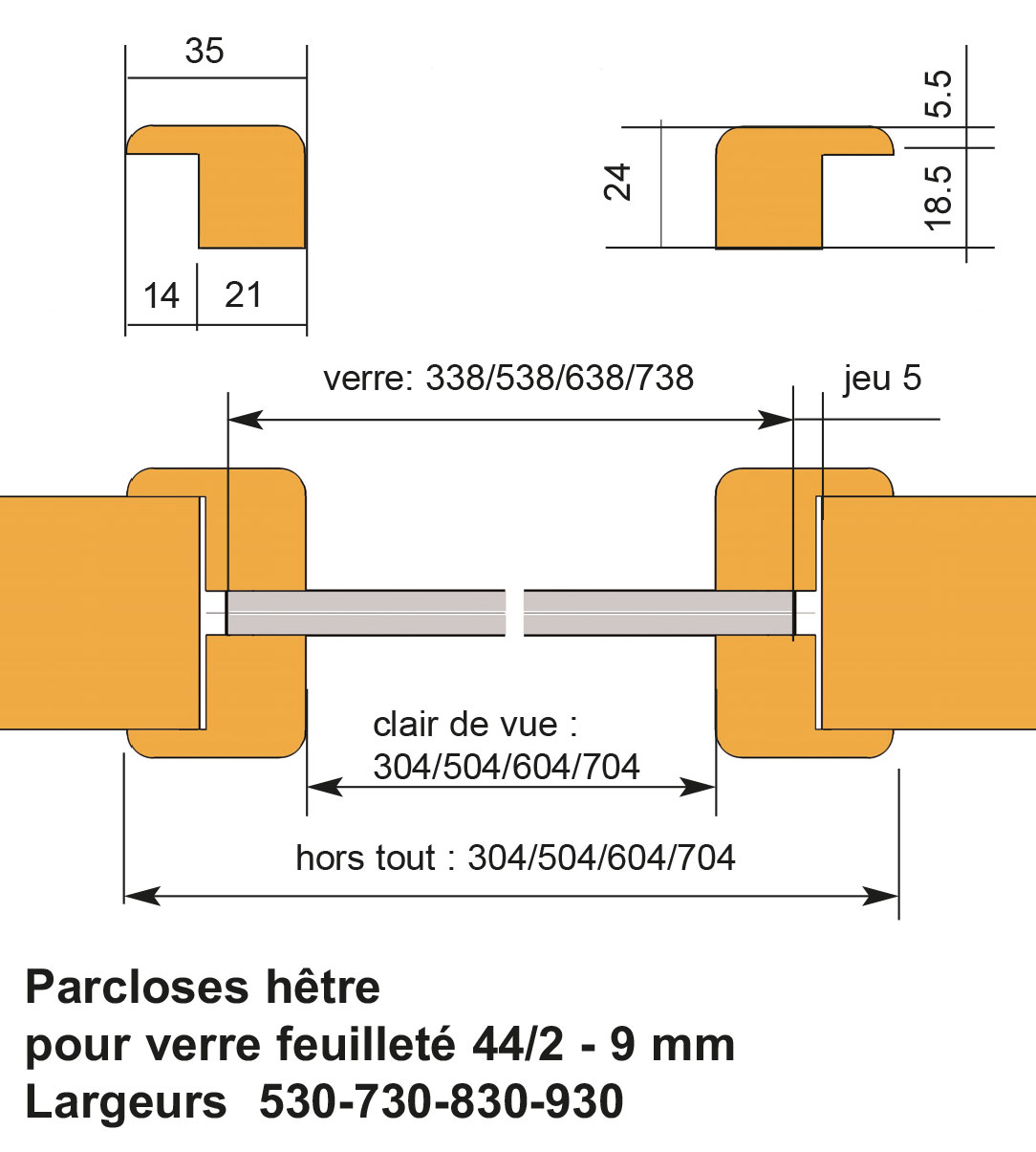

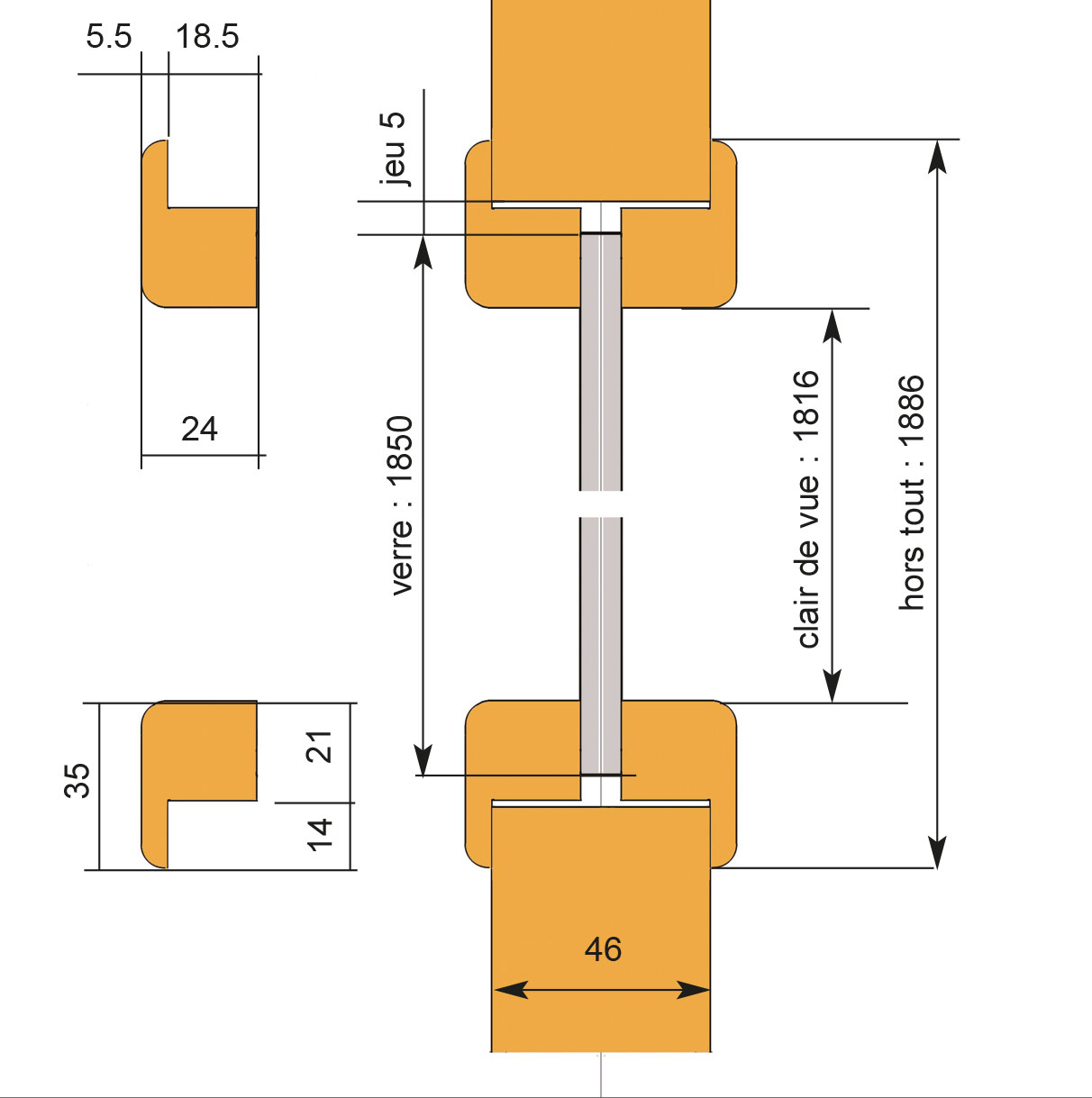

| Dimensions verres | 538 x 1850 | 638 x 1850 | 738 x 1850 | 138/738 x 1850 | 338/738 x 1850 |
| Largeur fond de feuillure | 734 | 834 | 934 | 1266 | 1466 |

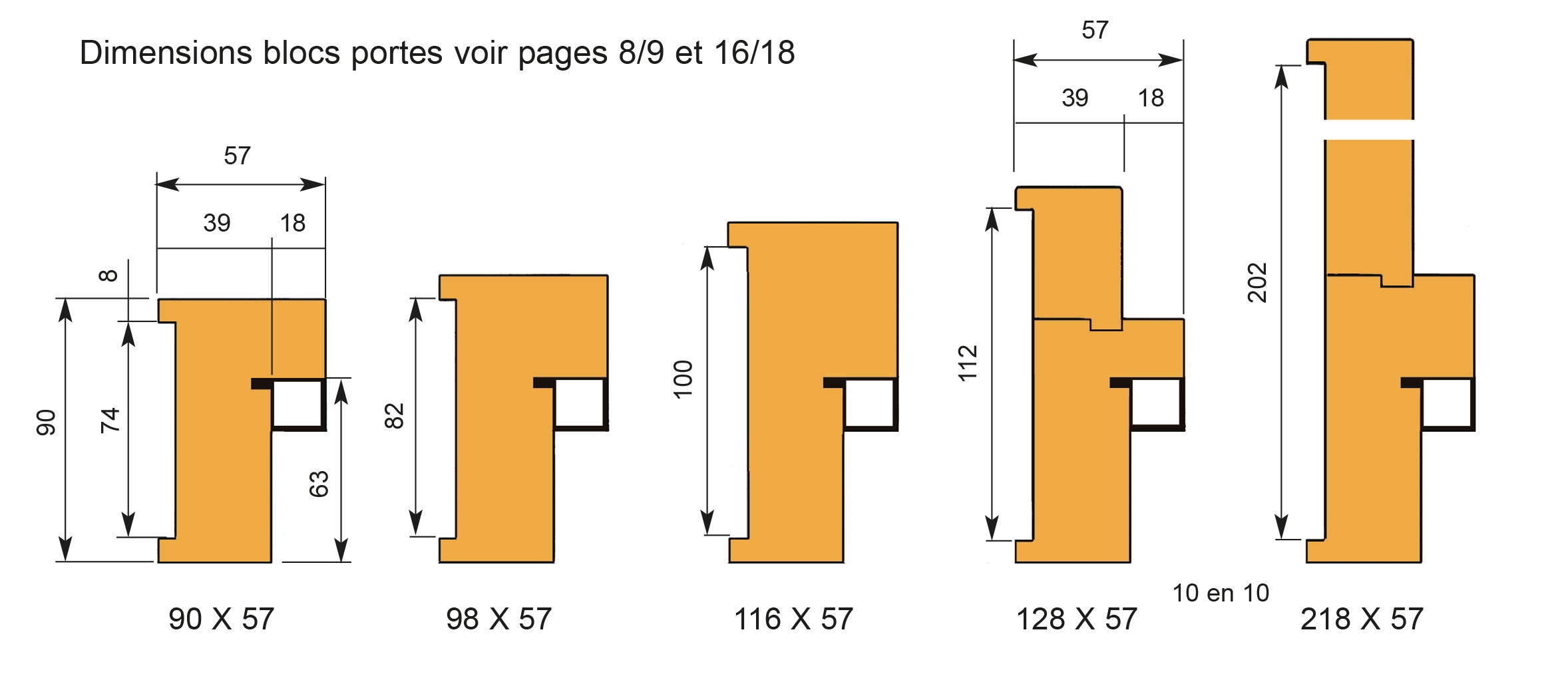

| Largeur hors tout huisserie bois | 812 | 912 | 1012 | 1344 | 1544 |

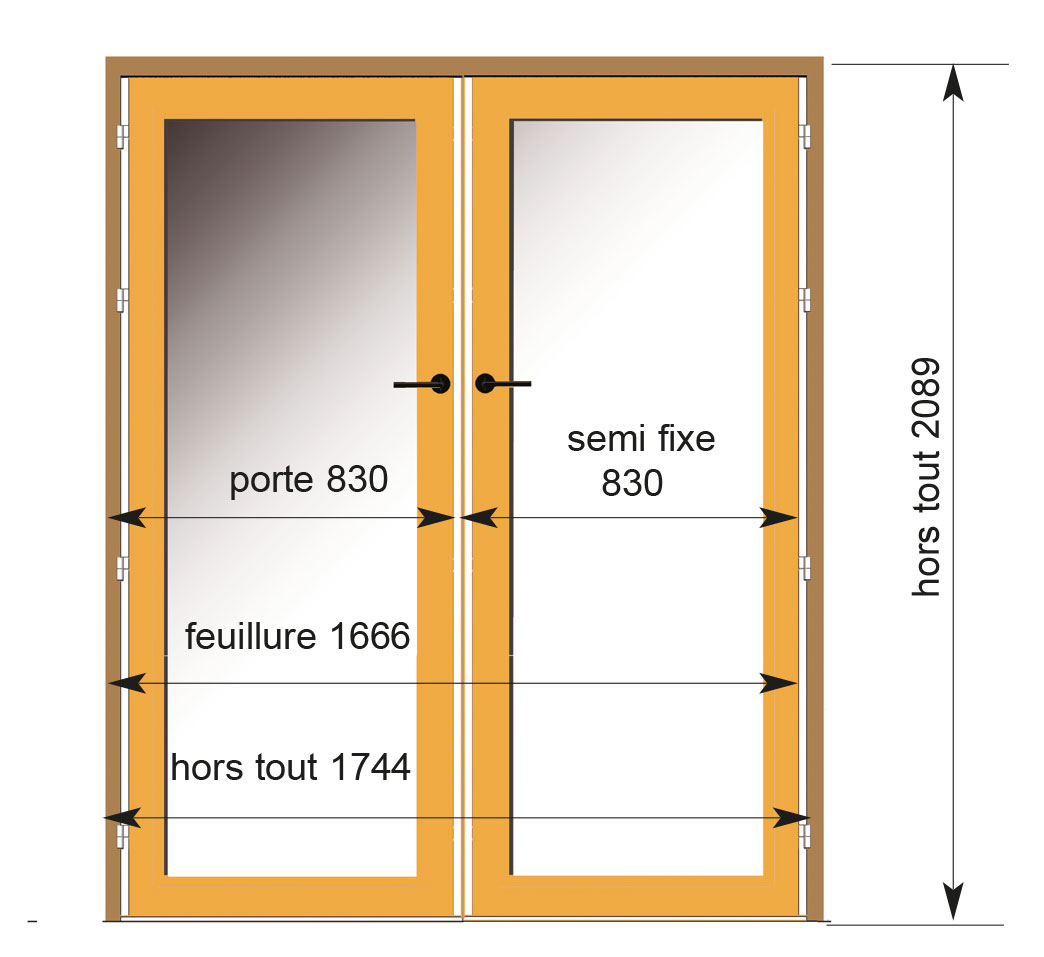

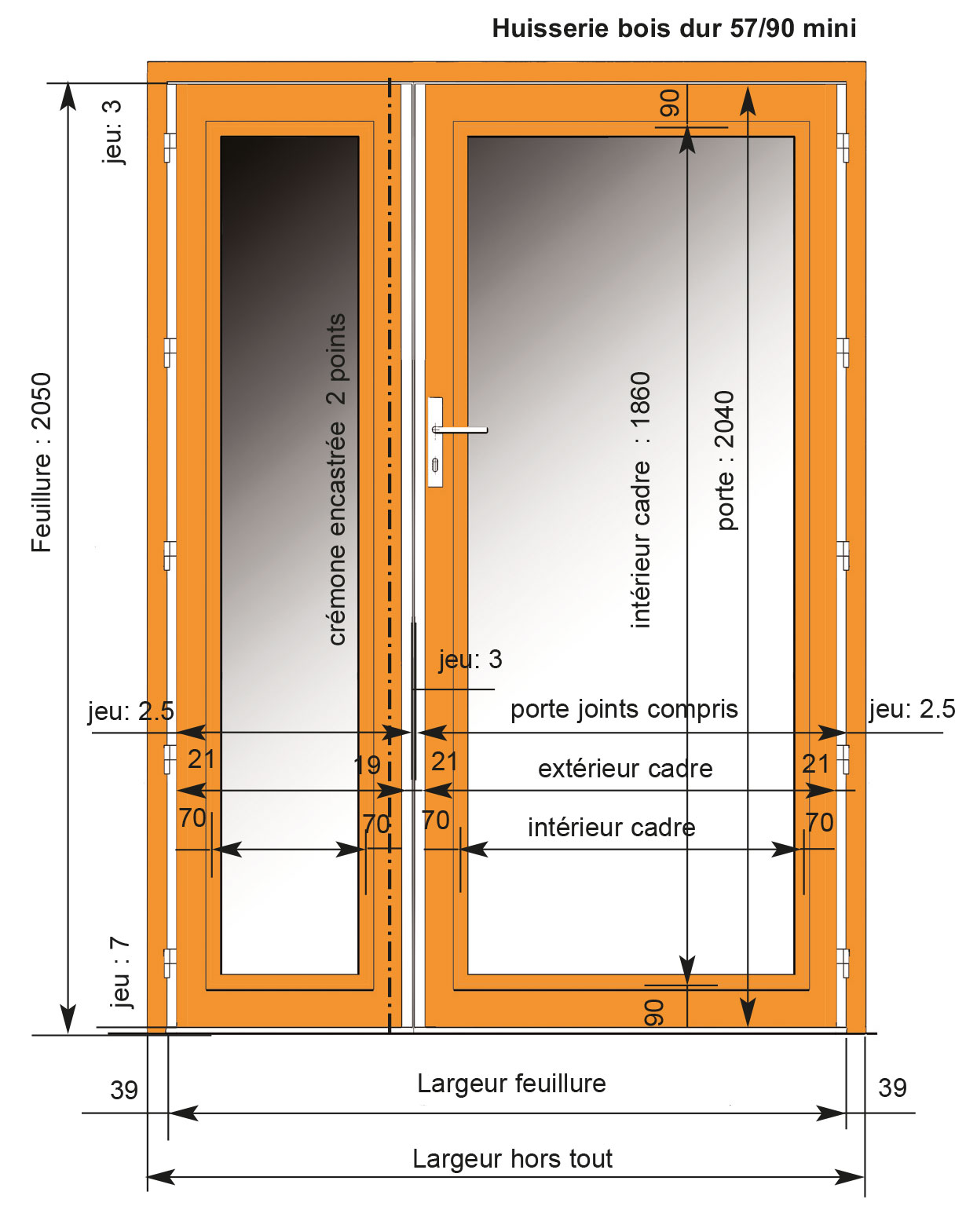

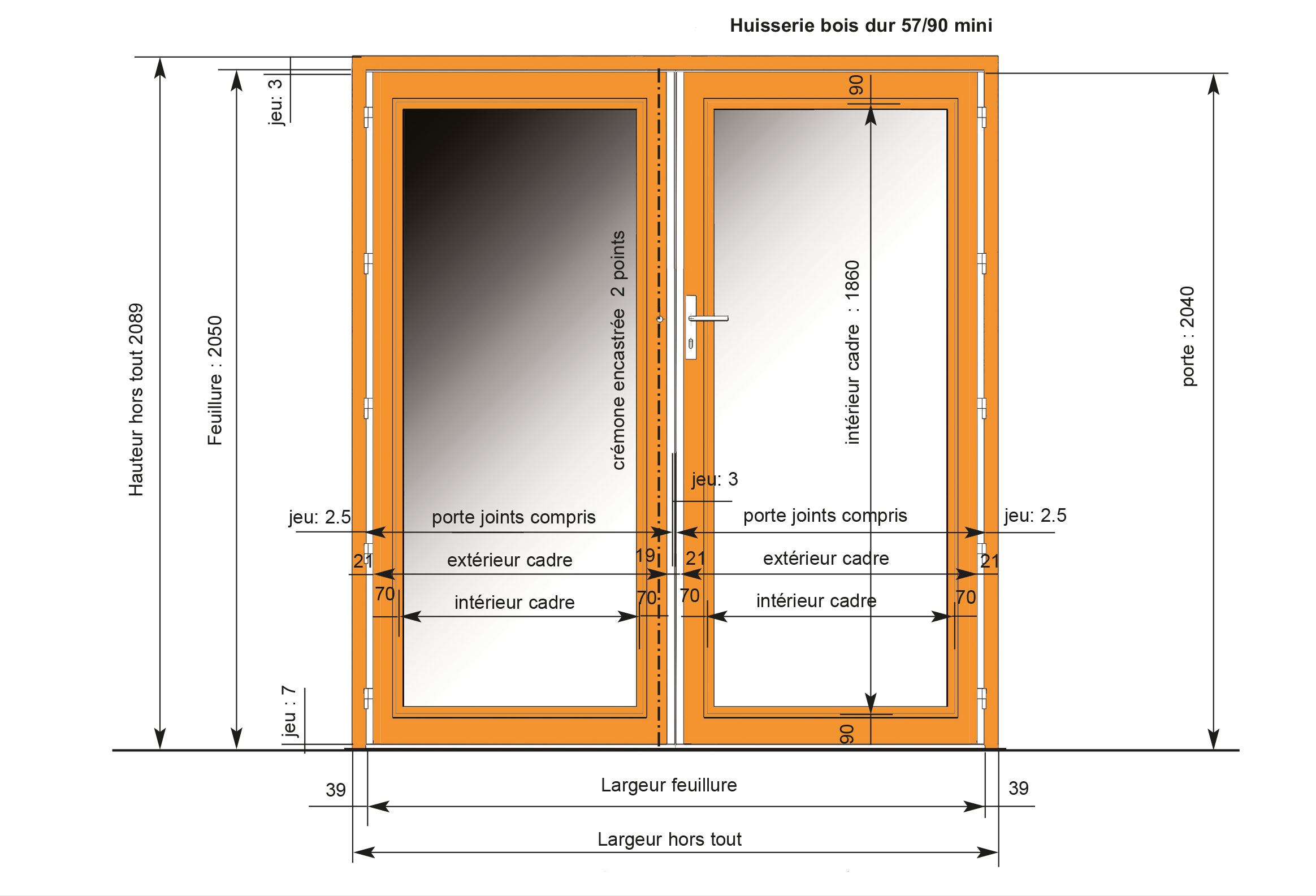

| Références | 1400 | 1600 | 1800 |
| Largeur porte joints compris | 730 + 730 | 830 + 830 | 930 + 930 |
| Extérieur cadres | 688 + 688 | 788 + 788 | 888 + 888 |
| Intérieur cadres | 548 + 548 | 648 + 648 | 748 + 748 |
| Dimensions verres | 538 x 1850 | 638 x 1850 | 738 x 1850 |
| Largeur fond de feuillure | 1466 | 1666 | 1866 |
| Largeur hors tout huisserie bois | 1544 | 1744 | 1944 |
