KID 90


Concept

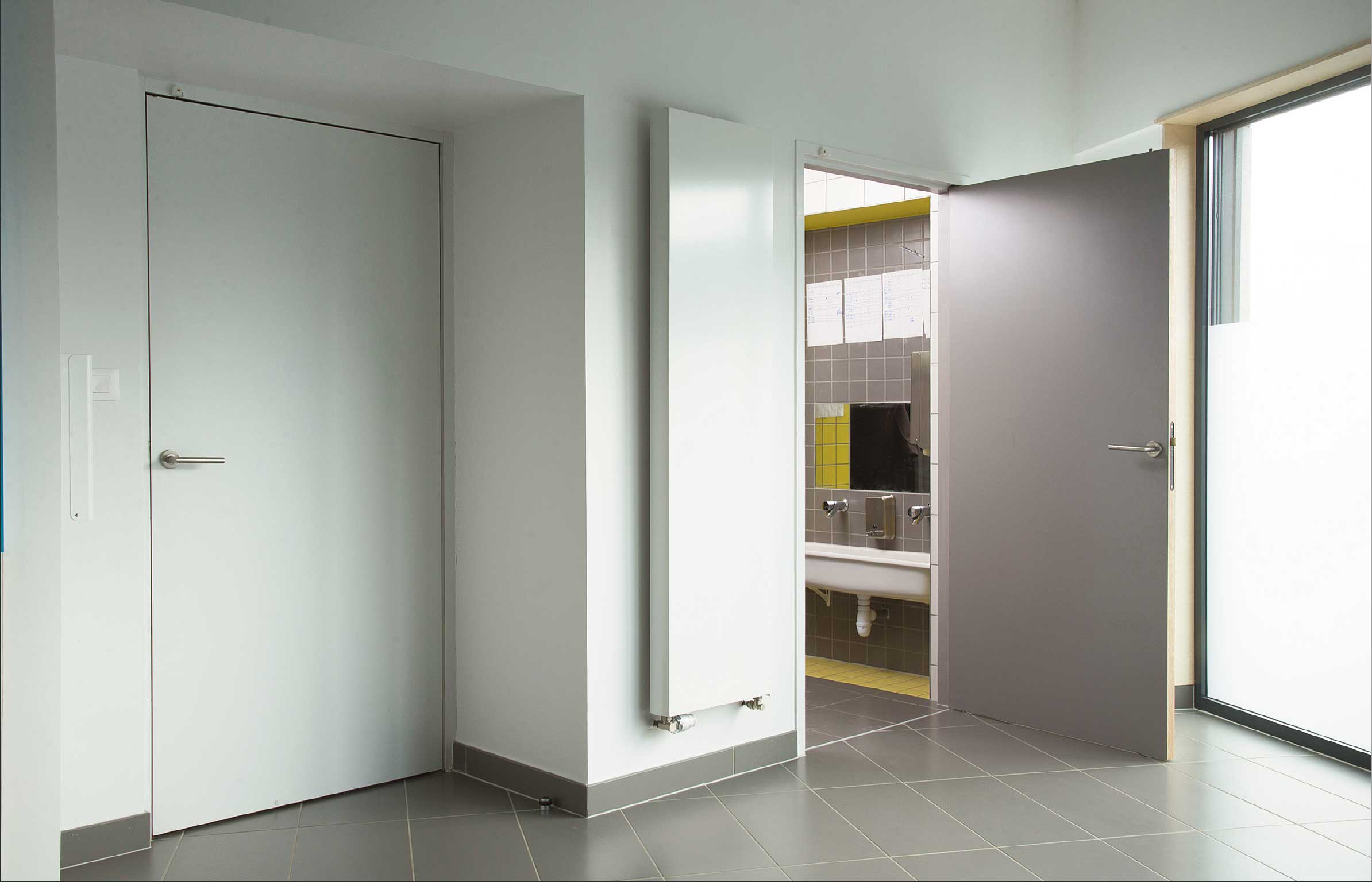

portes ellipse kid 90

Coté ferrage : Une porte sur pivots avec chant arrondi

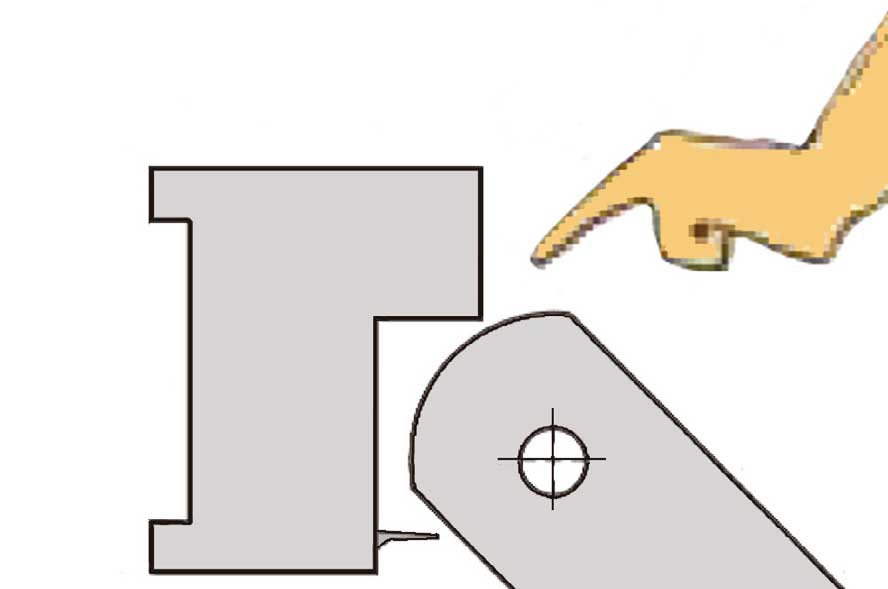

Montées sur pivots, les portes KID 90 présentent un chant arrondi du coté du ferrage, reglé avec un jeu de 2 mm à la feuillure de l’huisserie, ce qui interdit tout simplement l’accès des doigts entre l’ouvrant et le dormant.

Coté serrure: un arrêt automatique en fin de course pour les portes non feu,

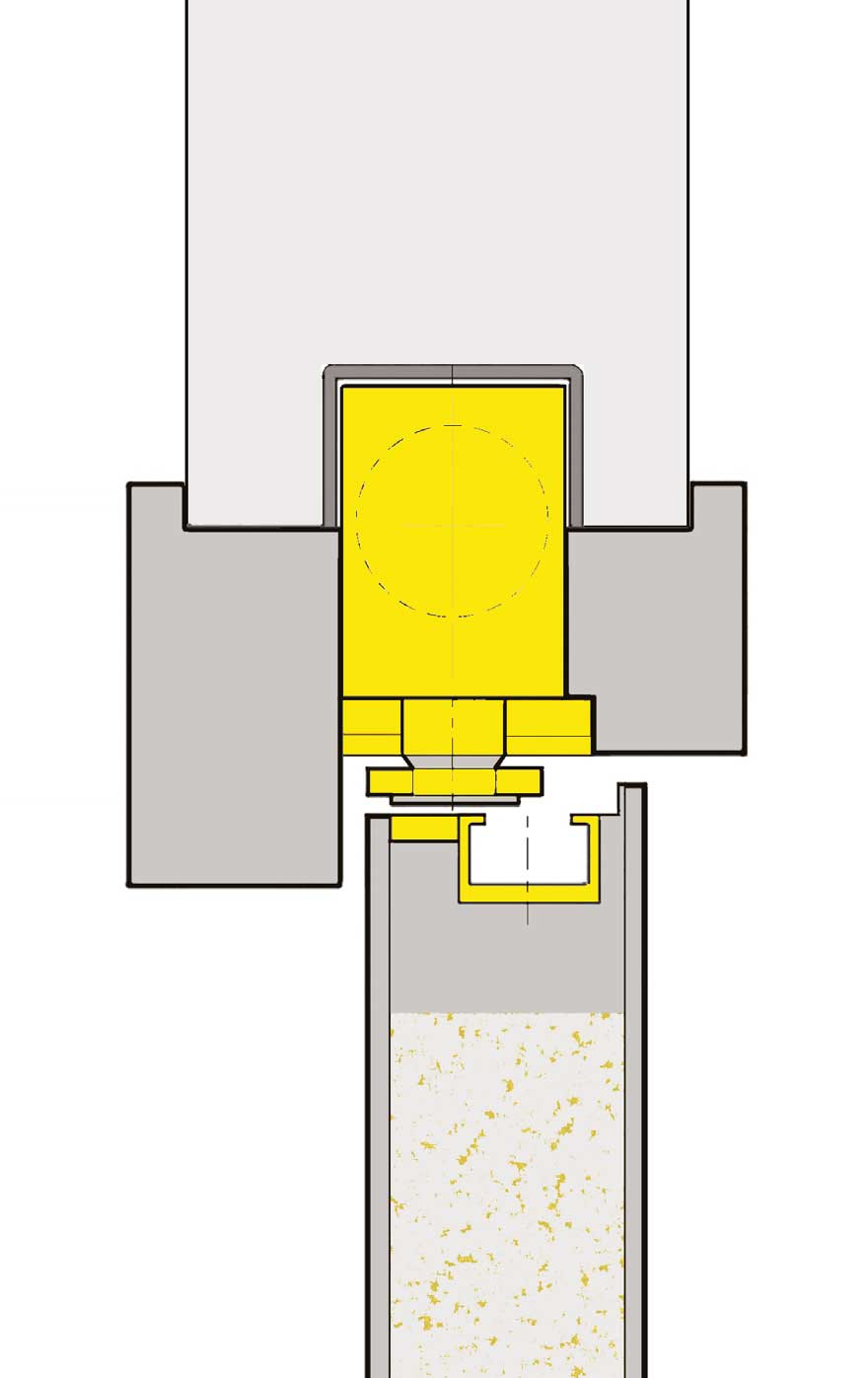

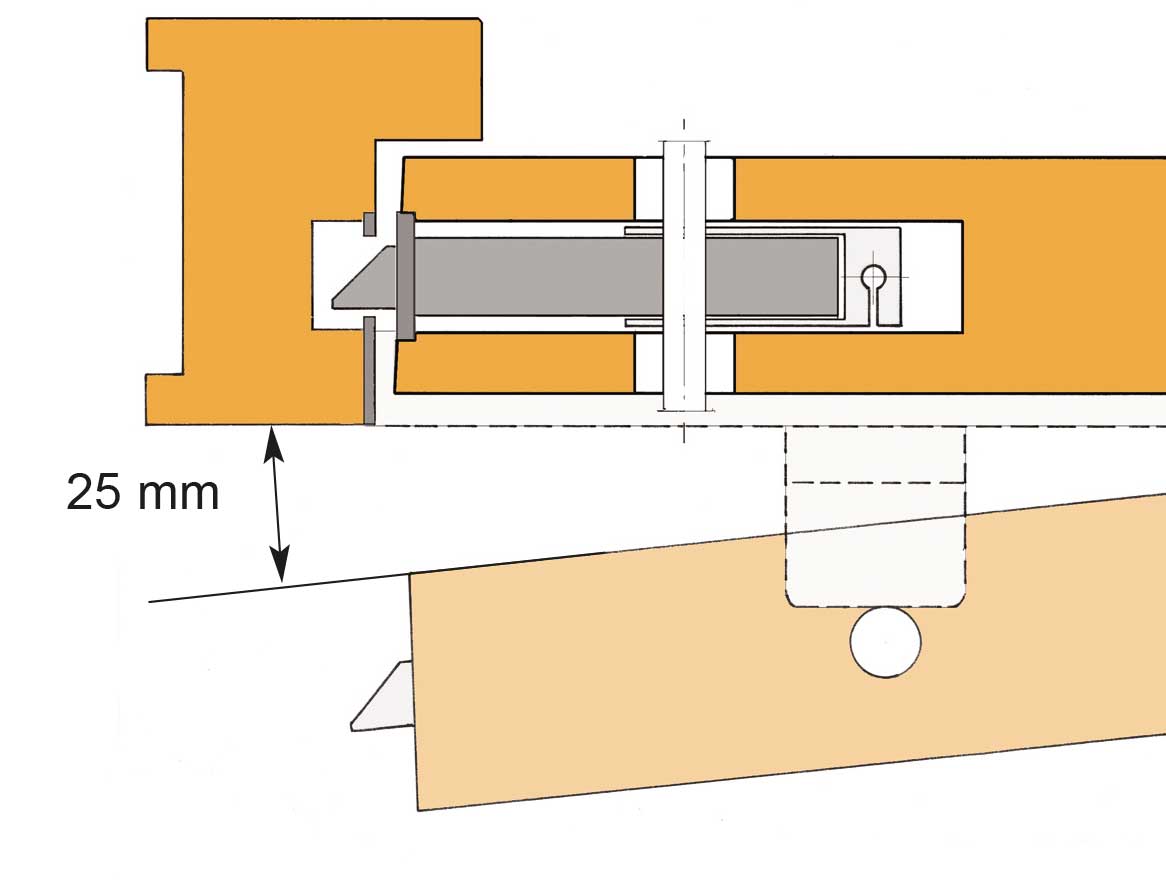

Coté serrure, la sécurité APD est assurée par une butée amovible située en sa partie haute, qui arrête la porte à 25 mm du dormant.

Cette butée étant commandée par une poignée placée hors de portée des enfants, la porte ne pourra être fermée que par un adulte.

ou un ferme porte invisible pour les portes classées feu

Pour les portes coupe feu, le dispositif décrit ci-dessus est incompatible avec l’utilisation de ferme portes; aussi nous proposons un appareil qui peut fermer doucement la porte en fin de course et conserver la fonction anti pince-doigts.

Encastré sous un carter qui permet de conserver la traverse de l’huisserie identique aux montants, ce ferme porte préserve l’esthétique de la porte.

Bloc porte classé Ei30 PV EFR 12-V-147

PV feu & acoustique

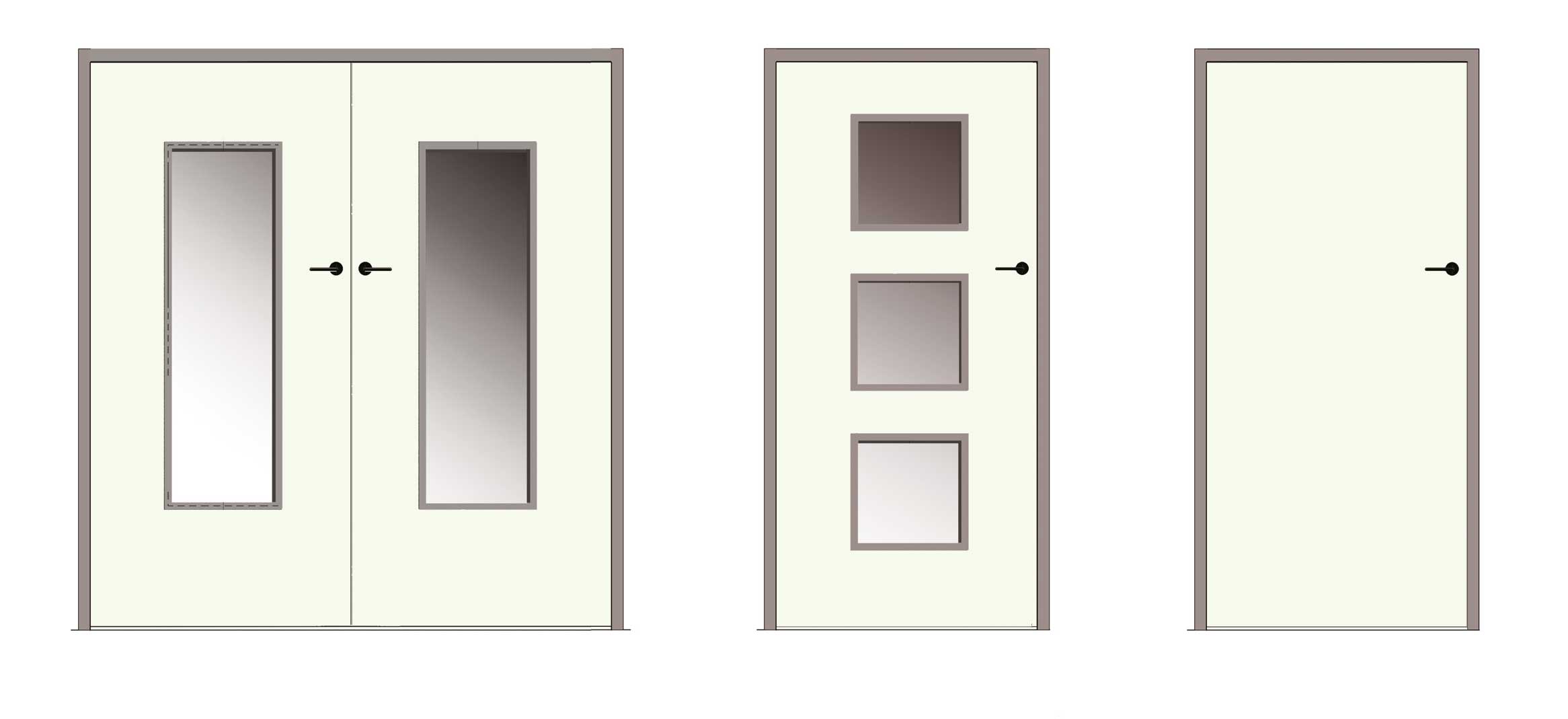

BP KID 90 classés Ei30,
avec ou sans oculus

1 vantail Ei30 PV EFR N°12-A-676-A

1 v. Ei30 avec FP encastré PV EFR 12-V-147 A

2 vantaux Ei30 PV EFR N° 13-V-131502

Acoustiques en 1 vantail,

Acoustique
RW 33 dB PV FCBA N°404/13342/2

Rw 30 dB PV FCBA N°404/13/342/1

Ferrage

Les portes KID 90 tournent sur 2 pivots,

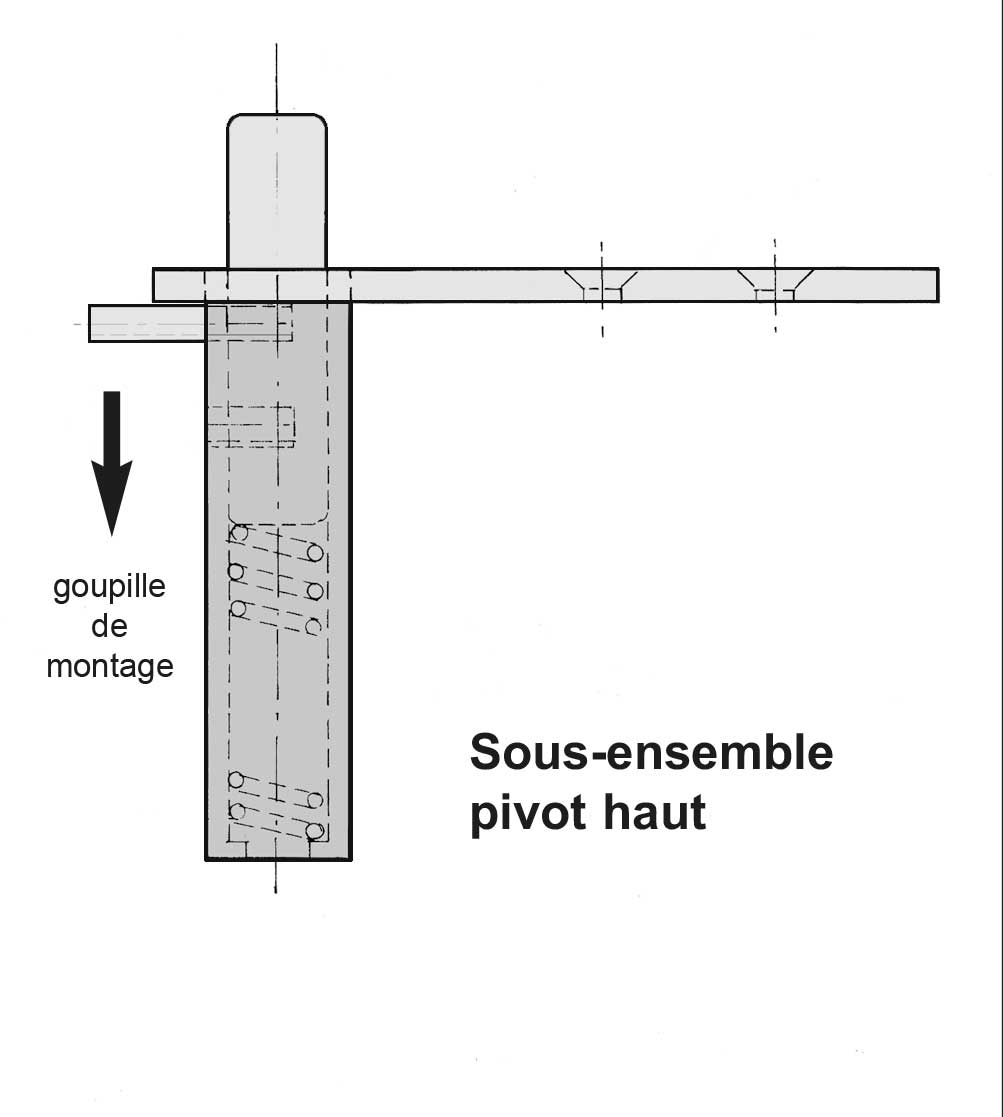

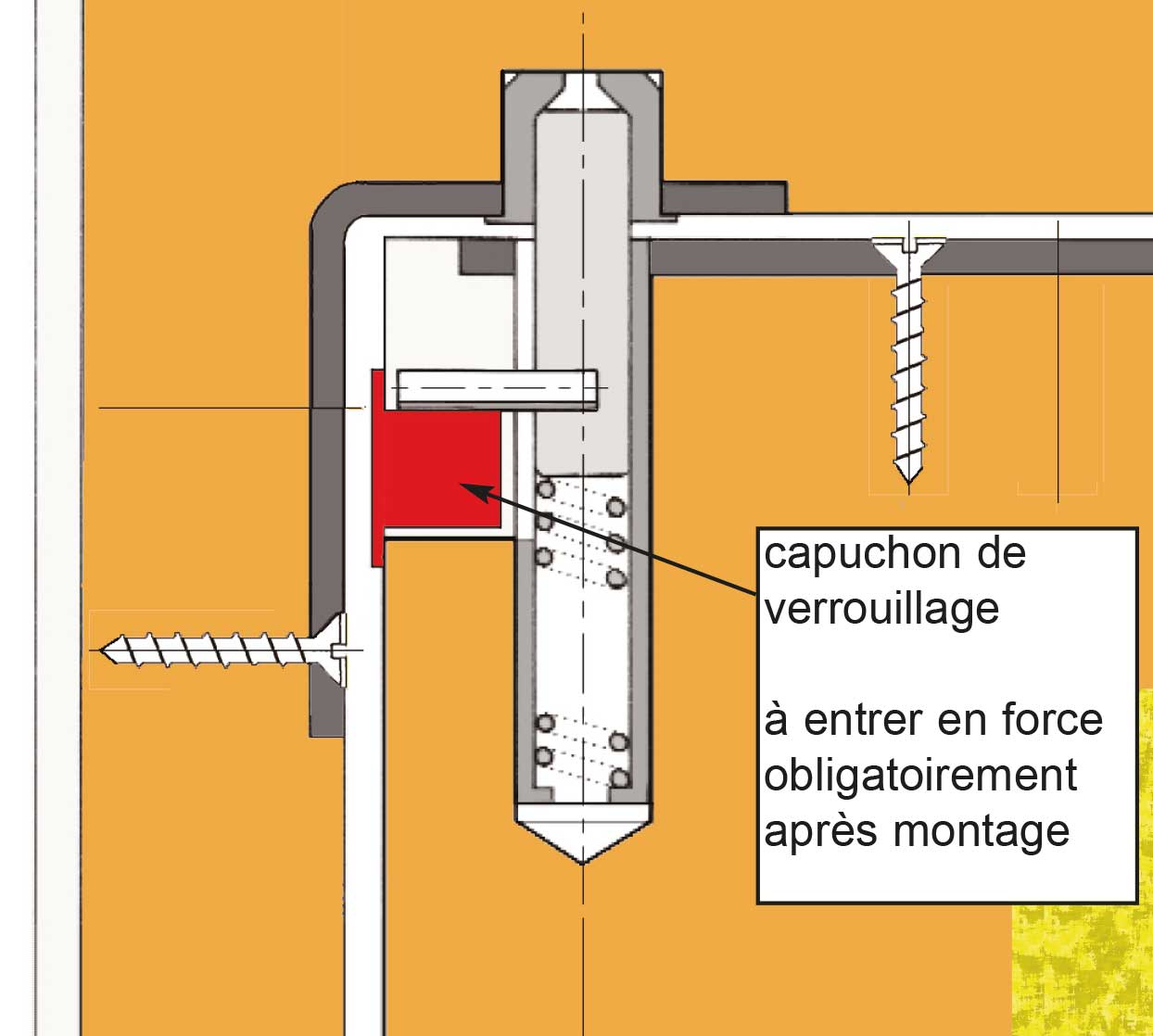

le pivot haut est amovible et permet de monter et démonter facilement la porte,

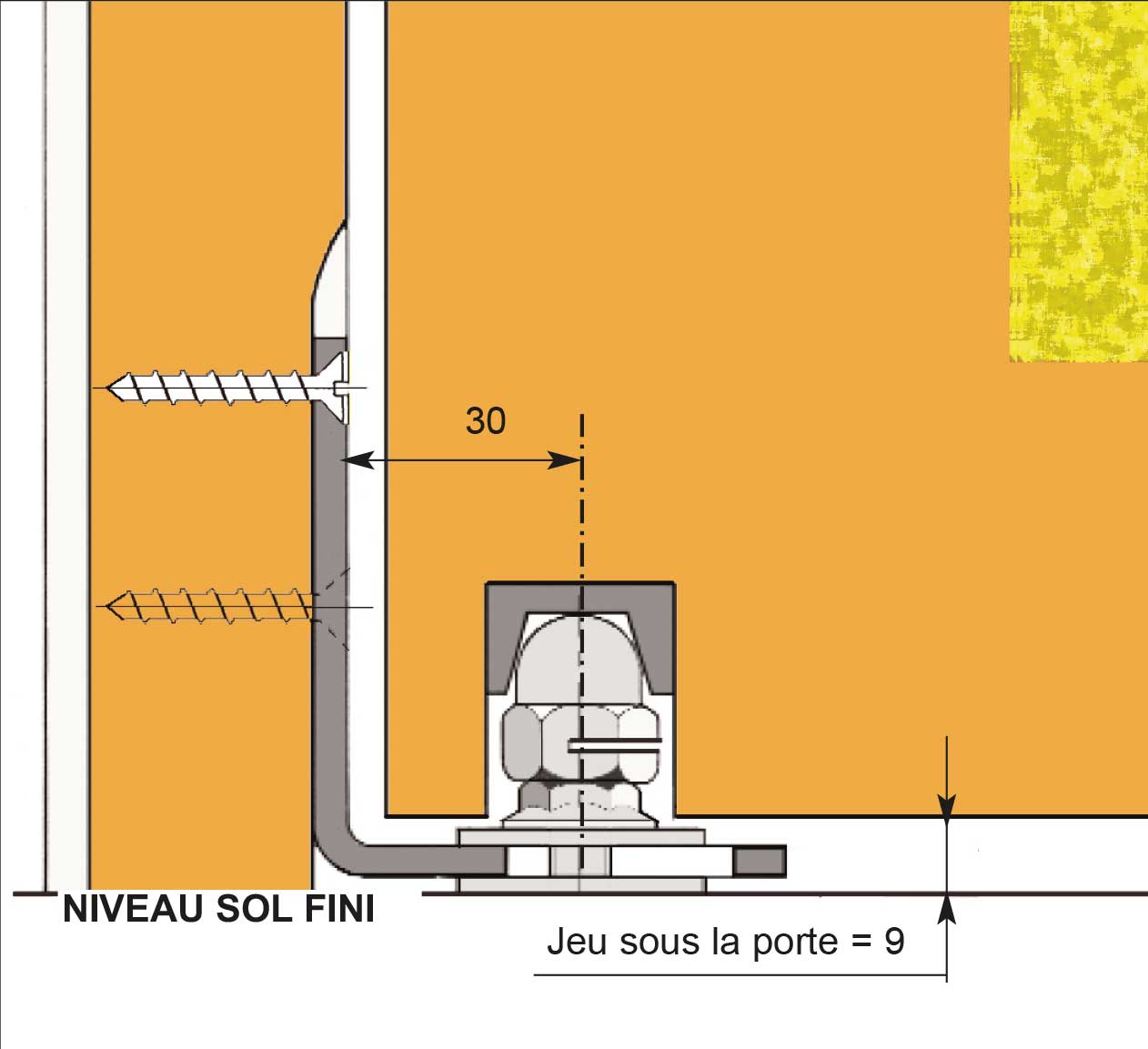

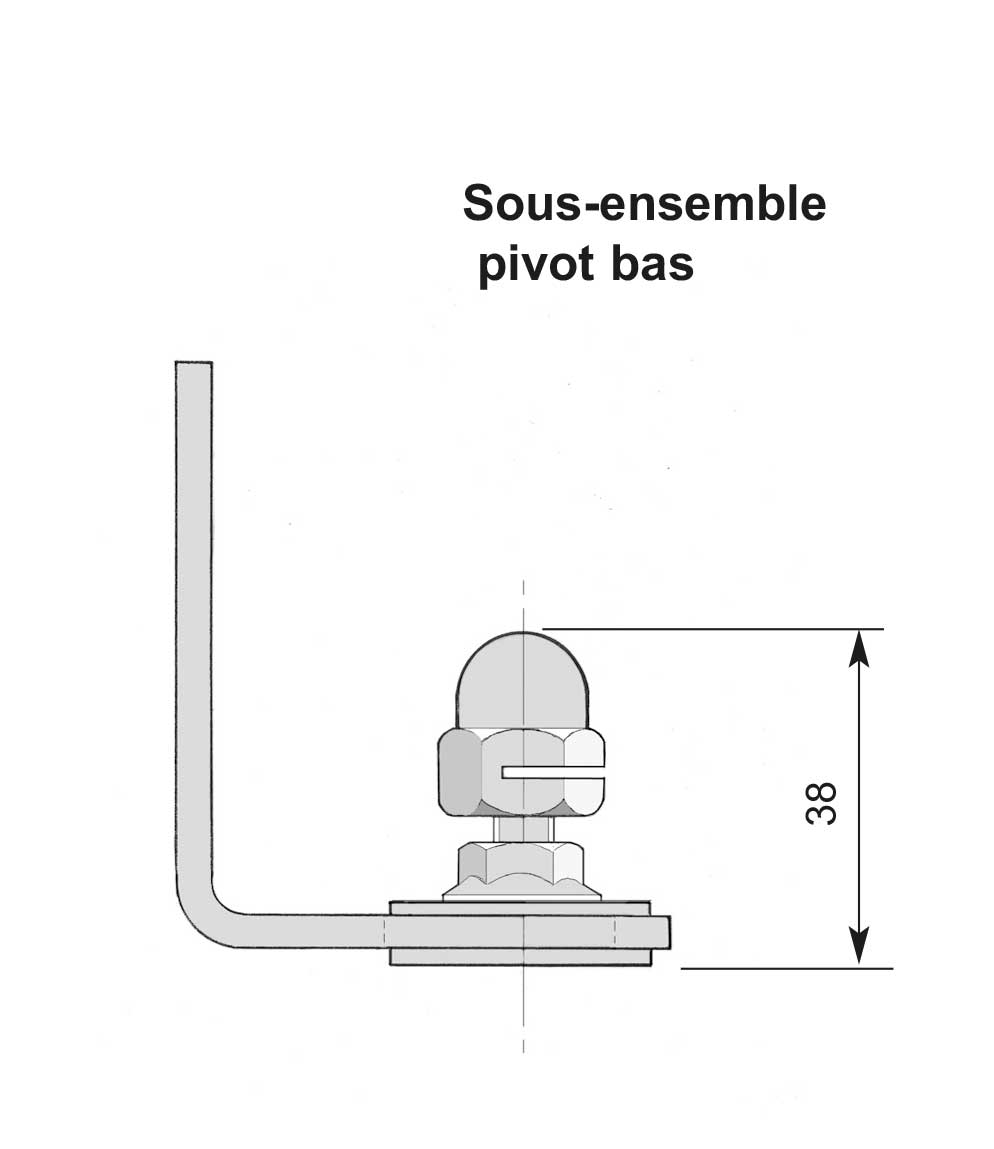

Le pivot bas est fixé au pied de l’huisserie sans encastrement au sol, il offre des possibilités des possibilités de réglage en 3 dimensions pour corriger d’éventuels faux-aplombs, il est importantant de ne pas le noyer dans les revêtements de sol en respectant la hauteur de feuillure : 2050 mm. De même il doit être en appui sur le sol fini, voir montage page :

Système STOP KID

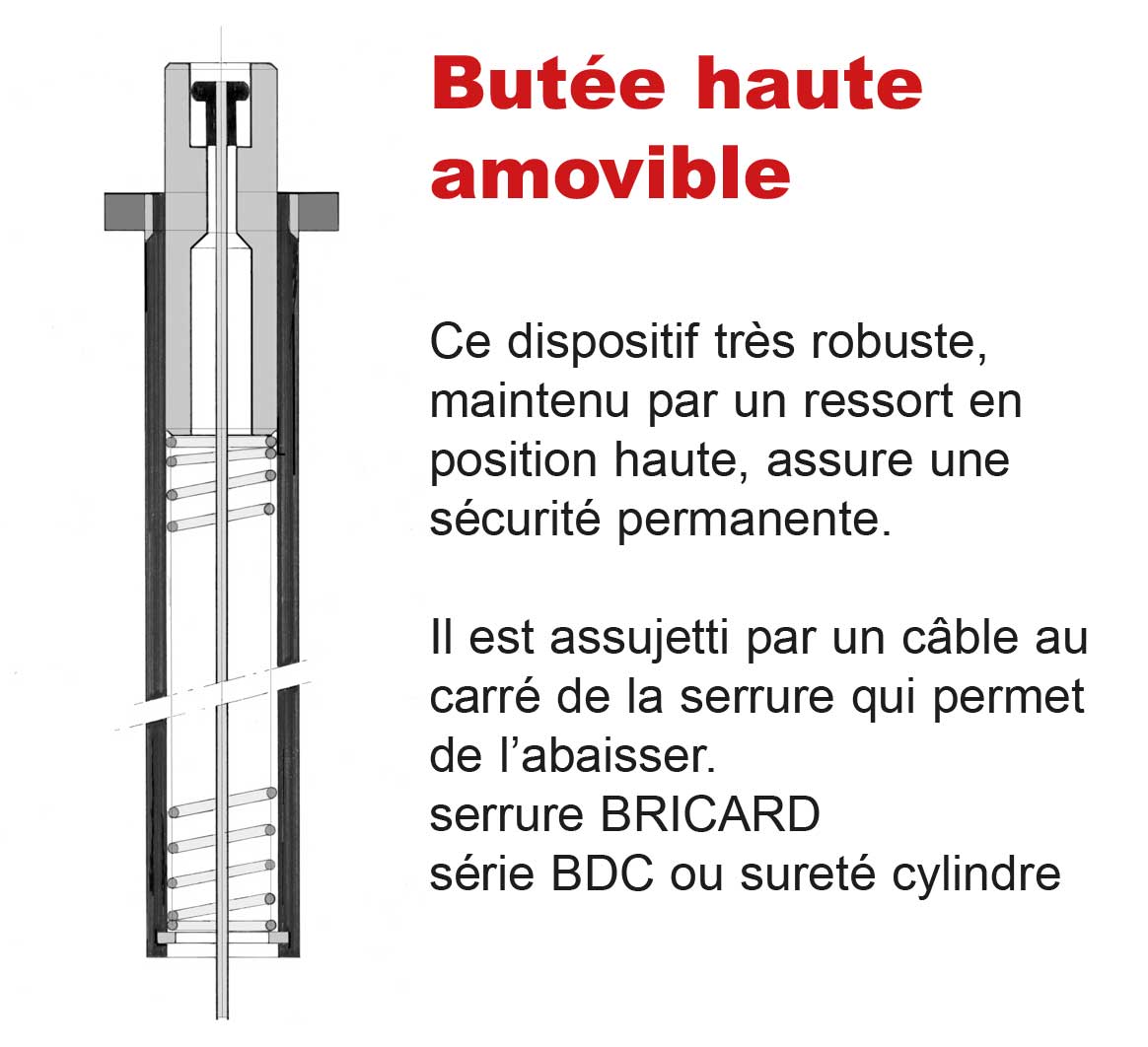

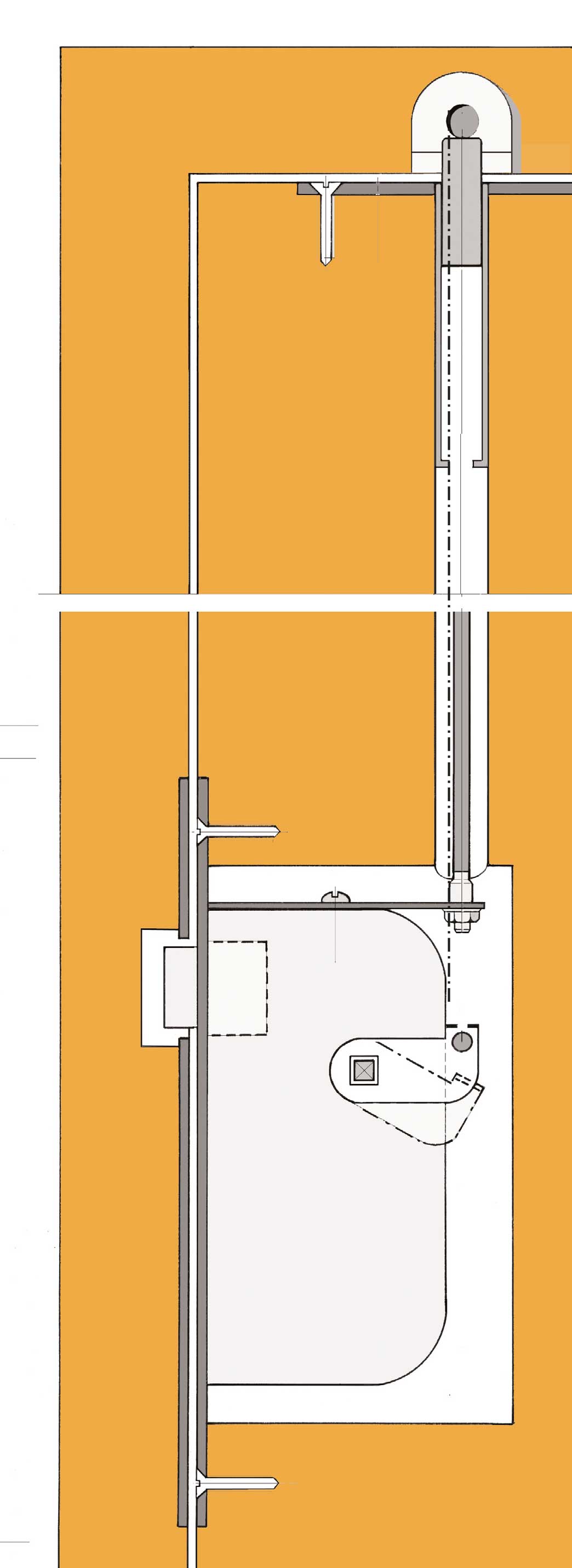

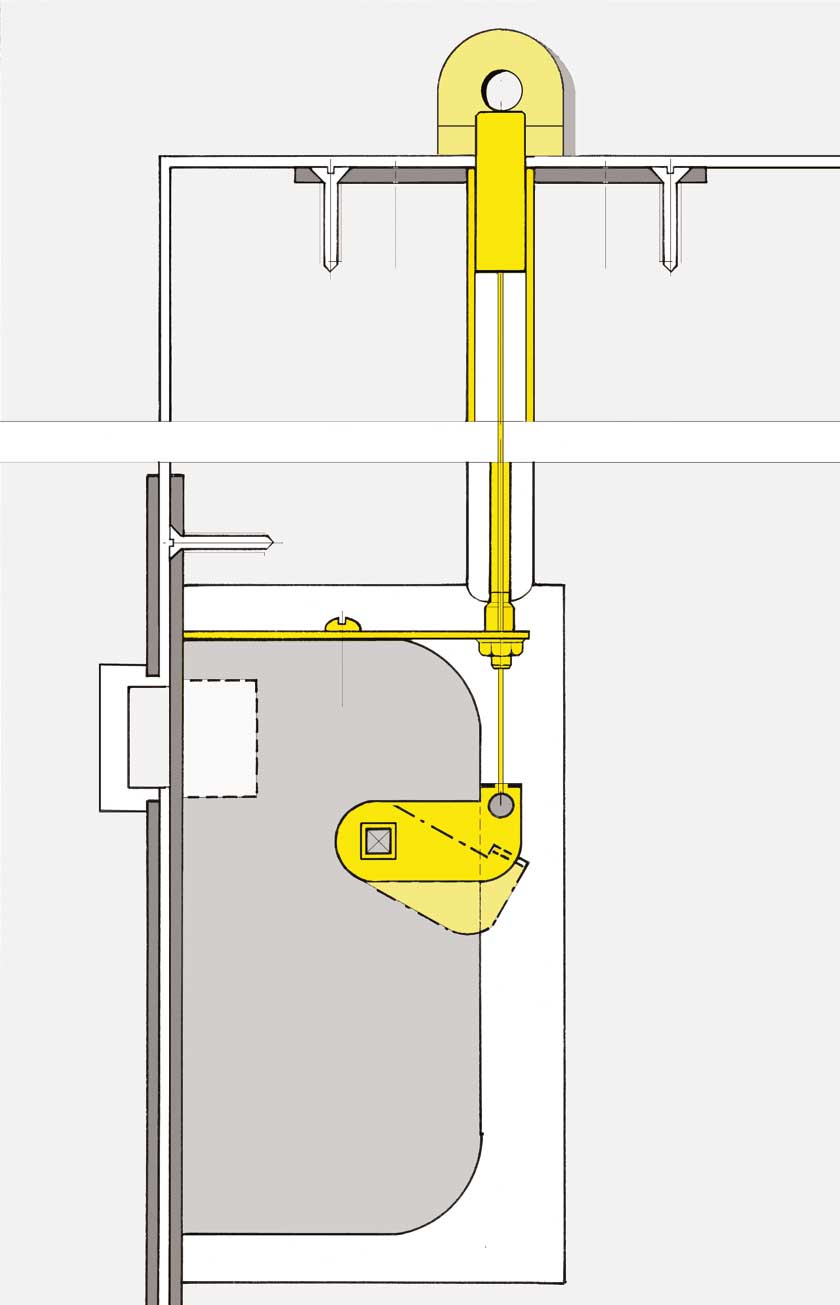

La porte est maintenue arrêtée en fin de course à 25 mm de l’huisserie par une butée située sur la traverse. Elle est reliée à la poignée de serrure et on l’abaisse en manoeuvrant cette poignée qui est positionnée hors de la portée des enfants.

ATTENTION :
Le système STOP KID n’est pas compatible avec les portes classée feu comportant un ferme porte. Voir nos bloc-portes avec ferme portes encastrés.

huisseries
Ferme-portes encastrés

Ferme-portes encastrés

Les appareils encastrés dans les BP KID 90 peuvent être montés dans la porte ou dans l'huisserie en cas de BP EI30.

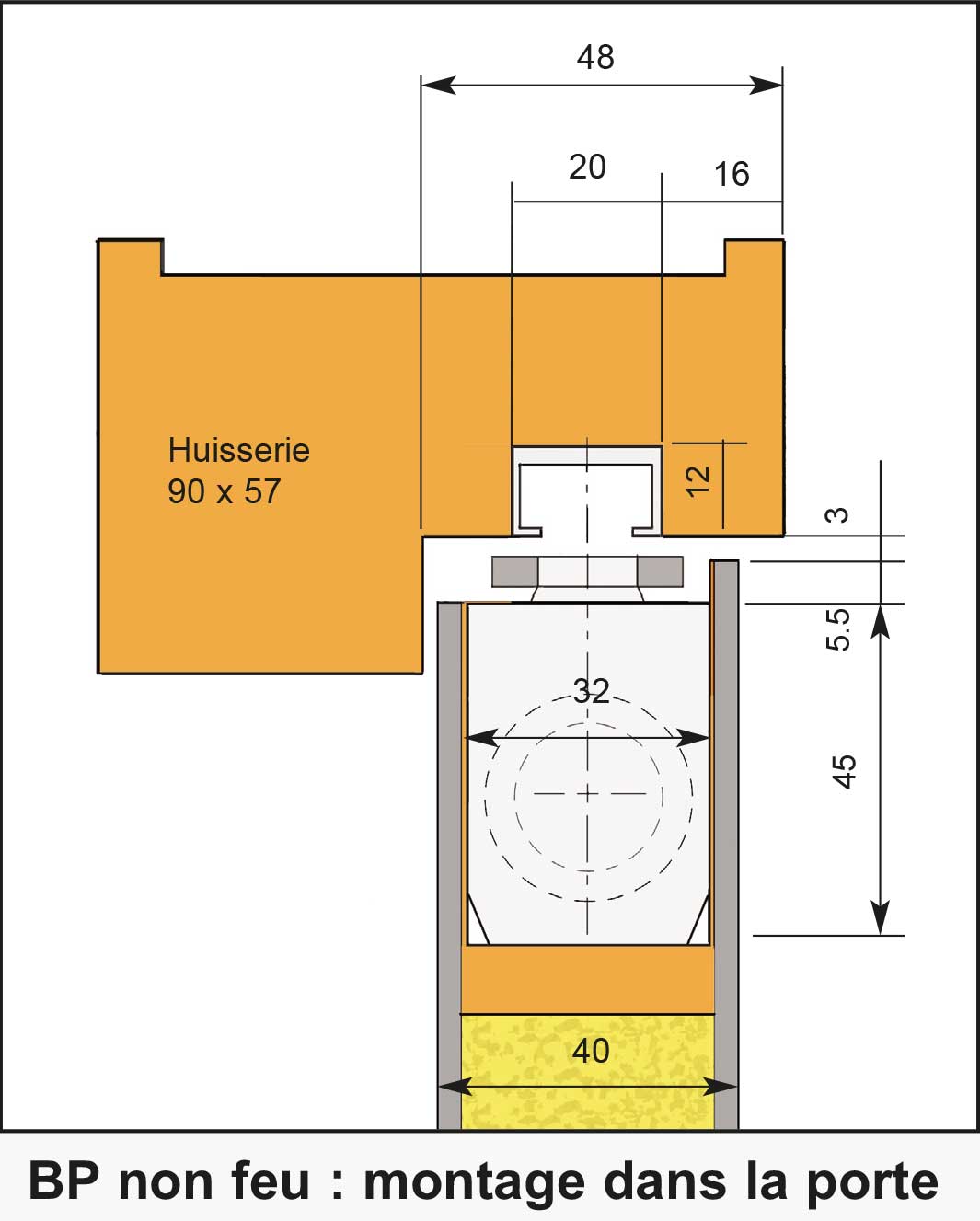

- Montés dans la porte pour un BP non feu
- Montés dans l’huisserie pour un BP classé Ei30 Réference 101760

Montage des huisseries sur cloisons souples Ei30 ou Ei60

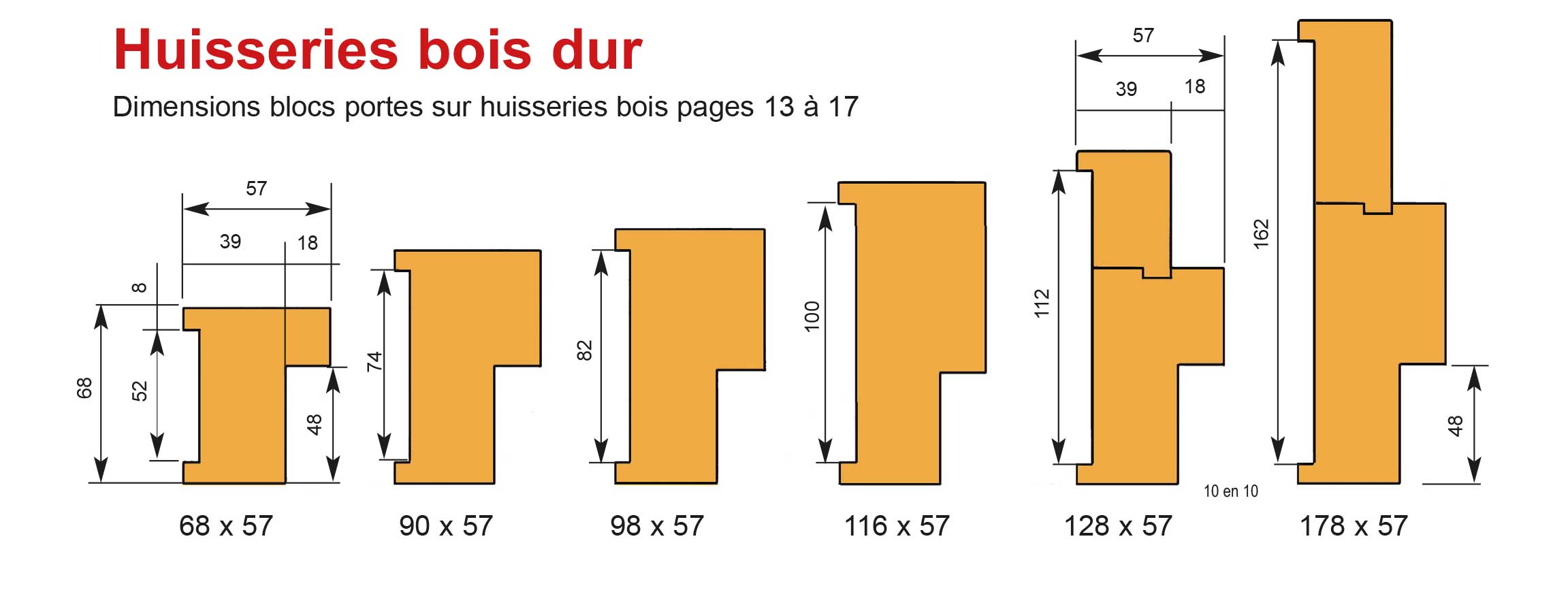

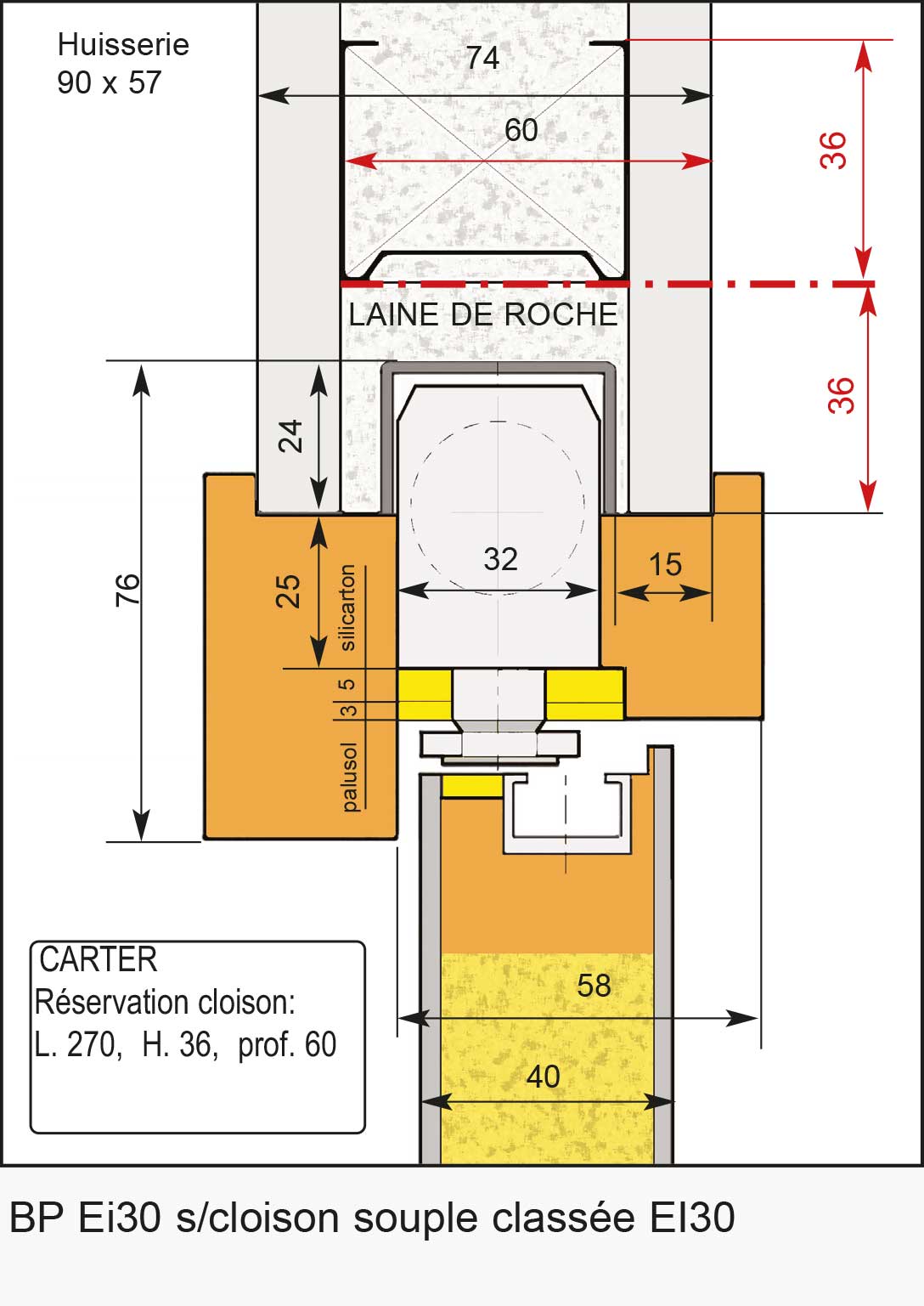

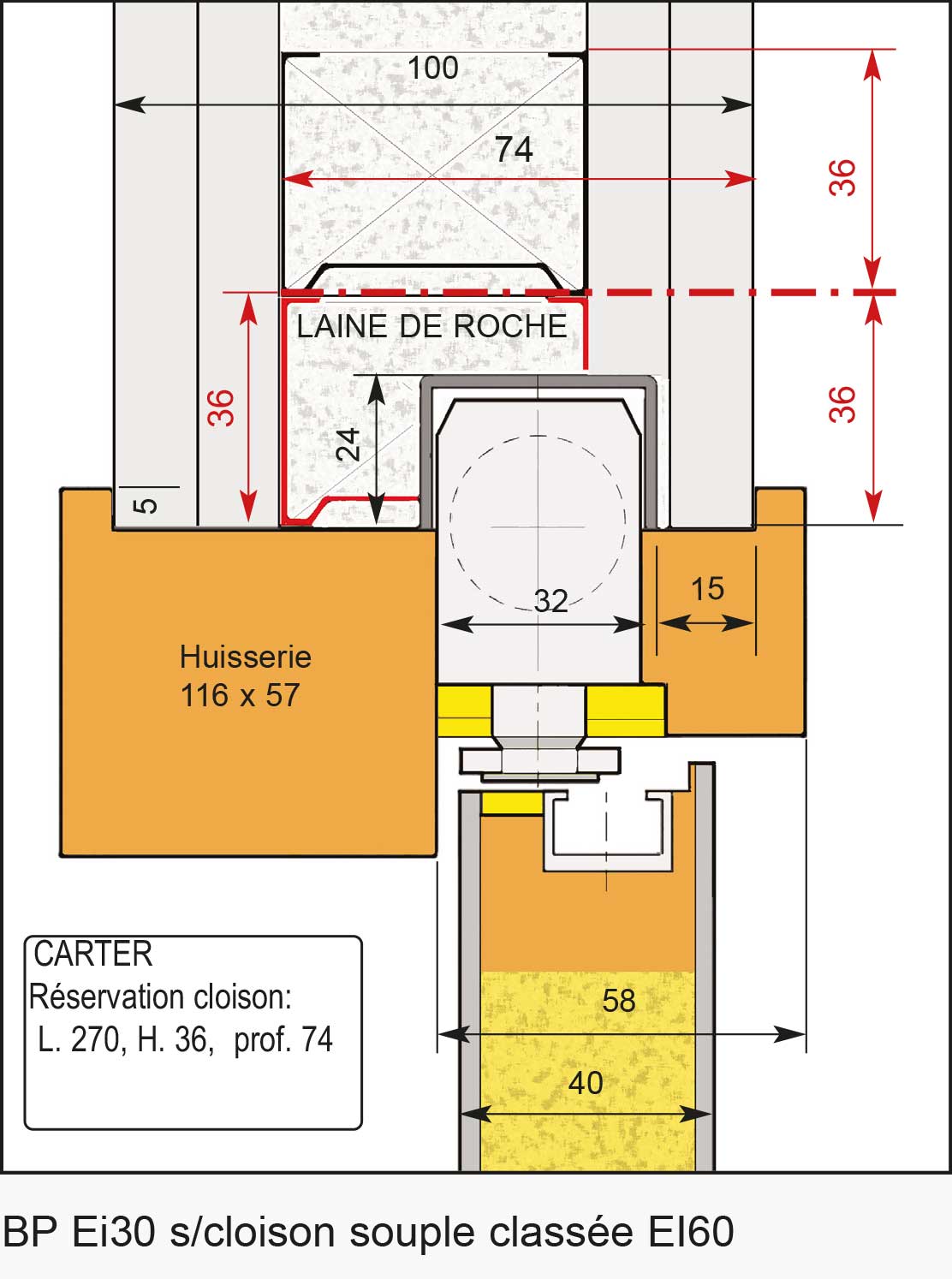

Placé dans l’huisserie, l’appareil est protégé par un carter fixé à la traverse dont la section reste égale à celle des montants: 116/57 ou 90/57 minimum

Cette configuration plus esthétique, nécessite une réservation dans la cloison.

PV EFR N° 12-V-147

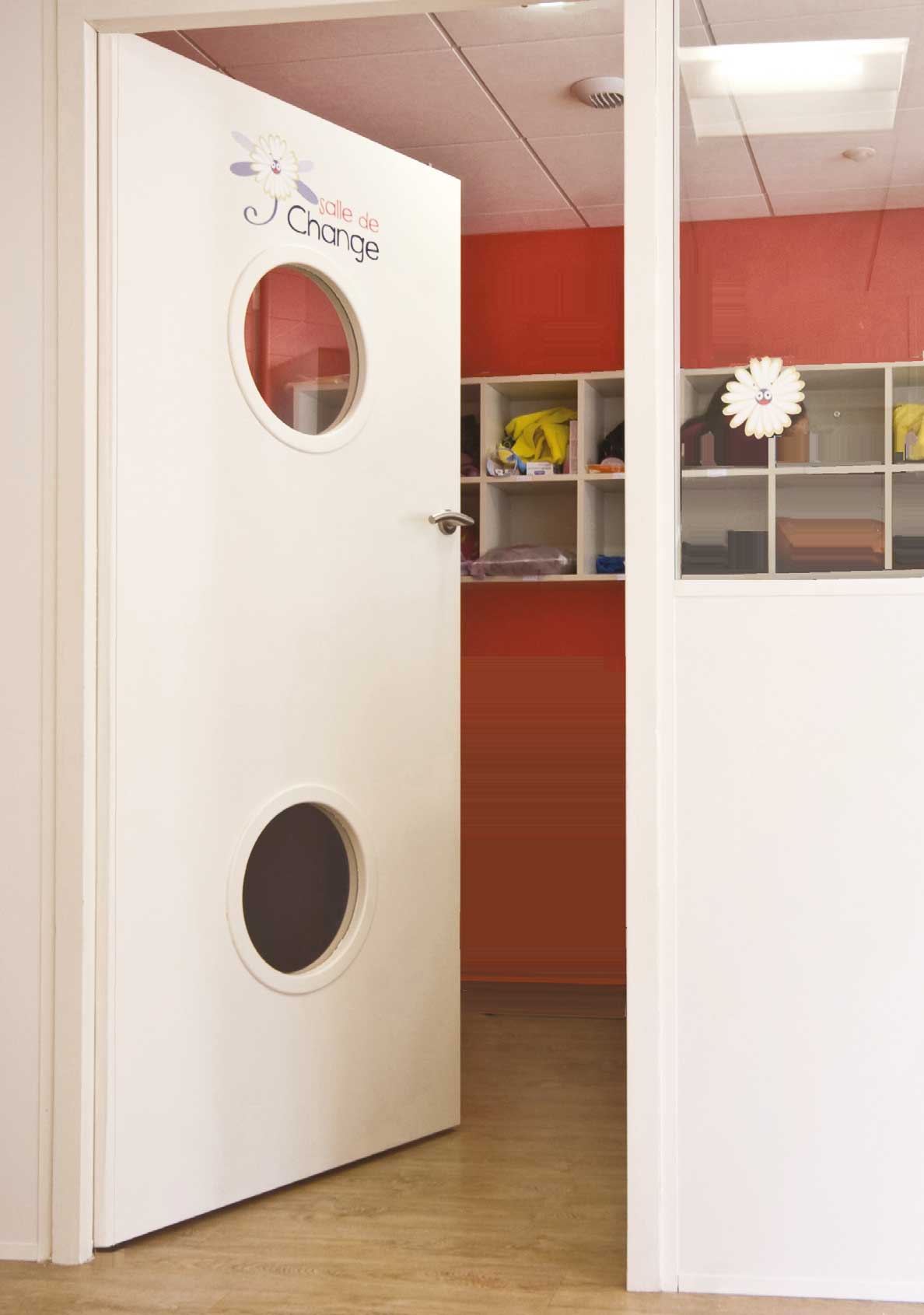

Oculi

Oculi non feu et Ei30

Sous parcloses bois de hêtre
oir dimensions et sections page suivante

Verre non feu : feuilleté 44/2
épaisseur 9 mm

Verre coupe feu Ei30
épaisseur 15 mm
GLASSTROCH FIRESWISS foam
PV EFR N° extensions °
PV EFR N° extensions

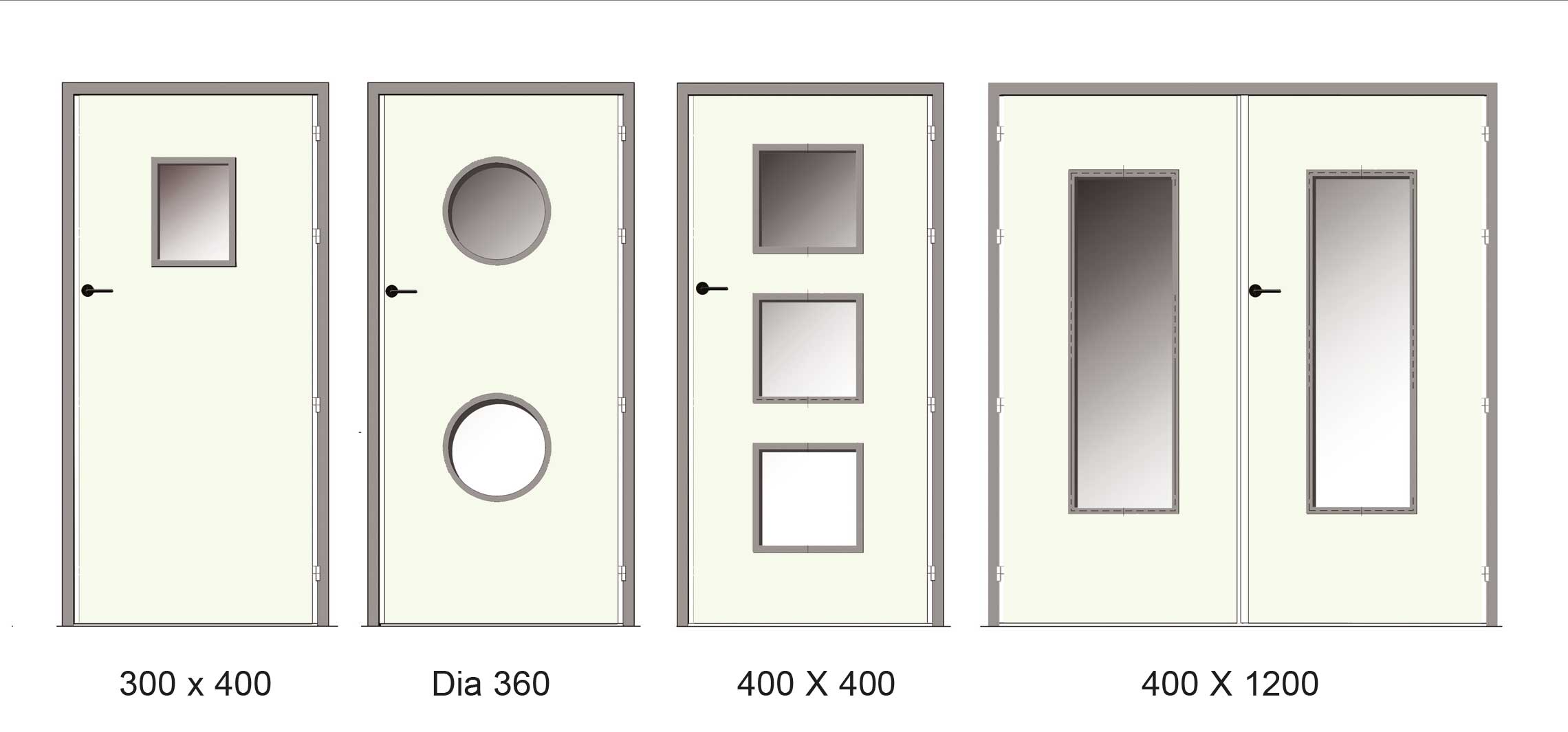

Rond : diametre 360 mm

Carré : 400 x 400 mm

Rectangulaires :
- 300 x 400
- 300 x 1200
- 400 x 1200

Oculi axés au centre de la porte

distance mini haut de porte : 250 mm

distance minimum entre oculi : 150 mm

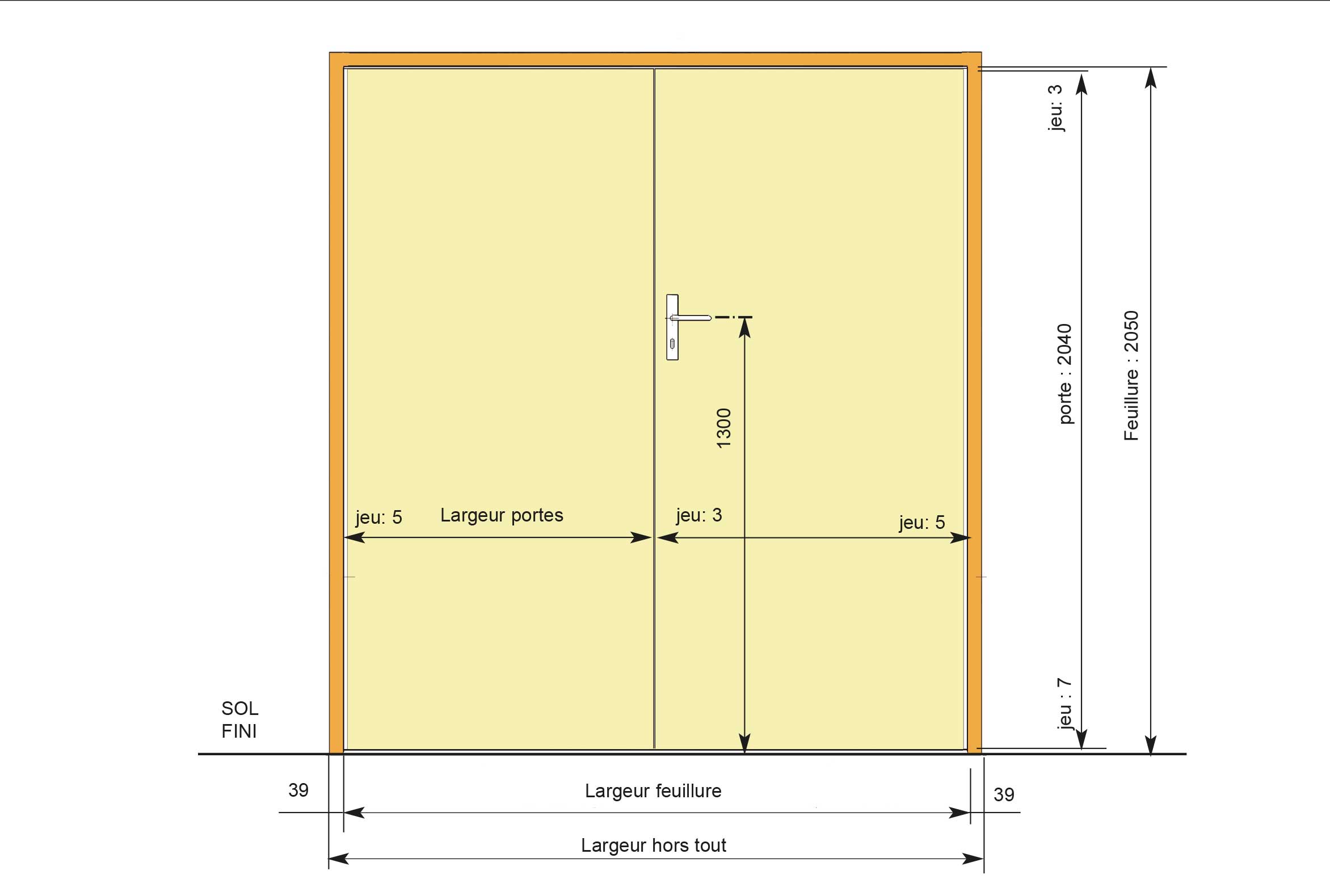

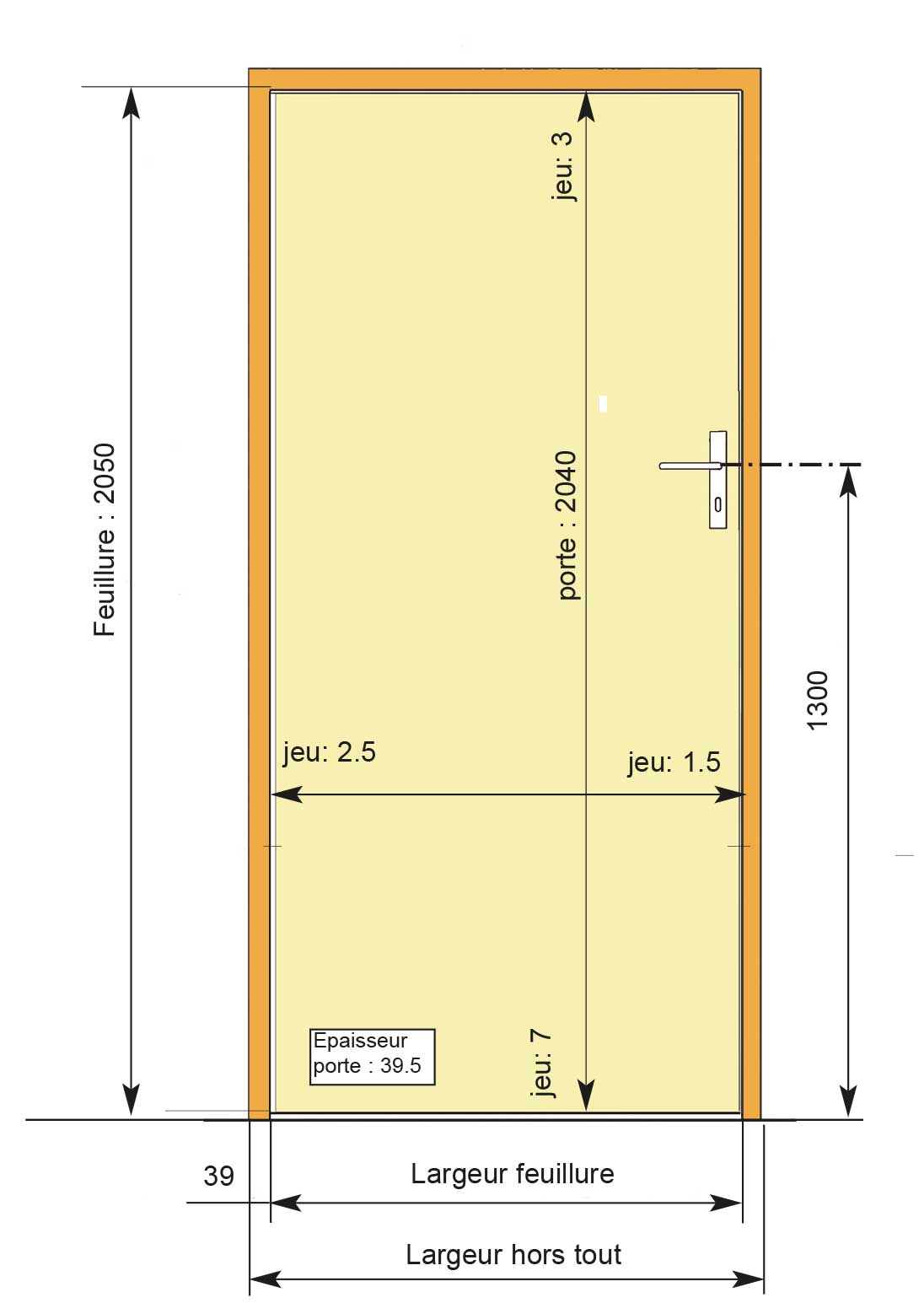

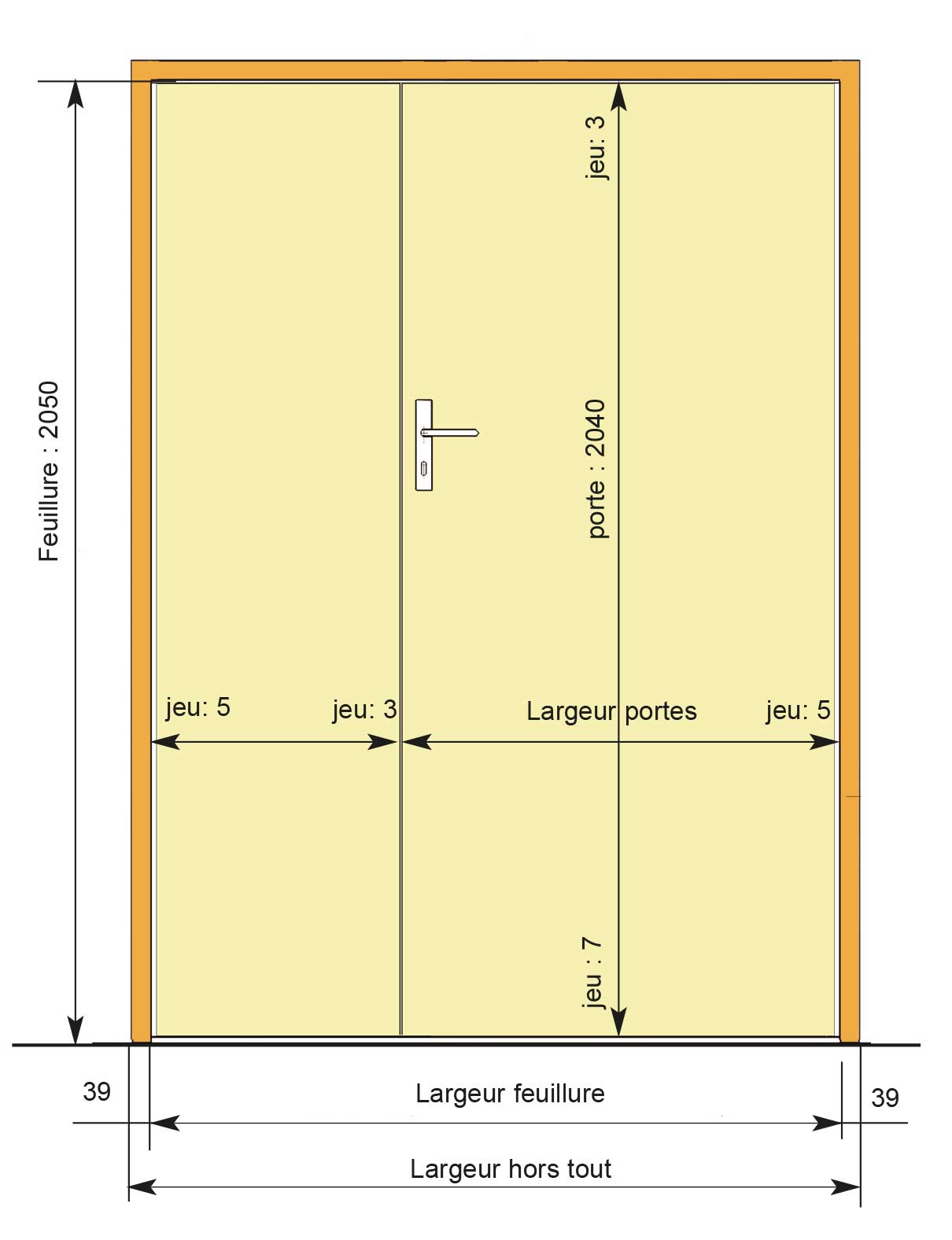

Dimensions
Réferences 700 800 900 1200 1400
Largeur porte 726 826 926 326 + 926 526 + 926
Largeur fond de feuillure 734 834 934 1266 1466
Hors tout huisserie bois 812 912 1012 1344 1544
Références 1400 1600 1800
Largeur porte 730 + 730 830 + 830 930 + 930
Largeur fond de feuillure 1466 1666 1866
Hors tout huisserie bois 1544 1744 1944
