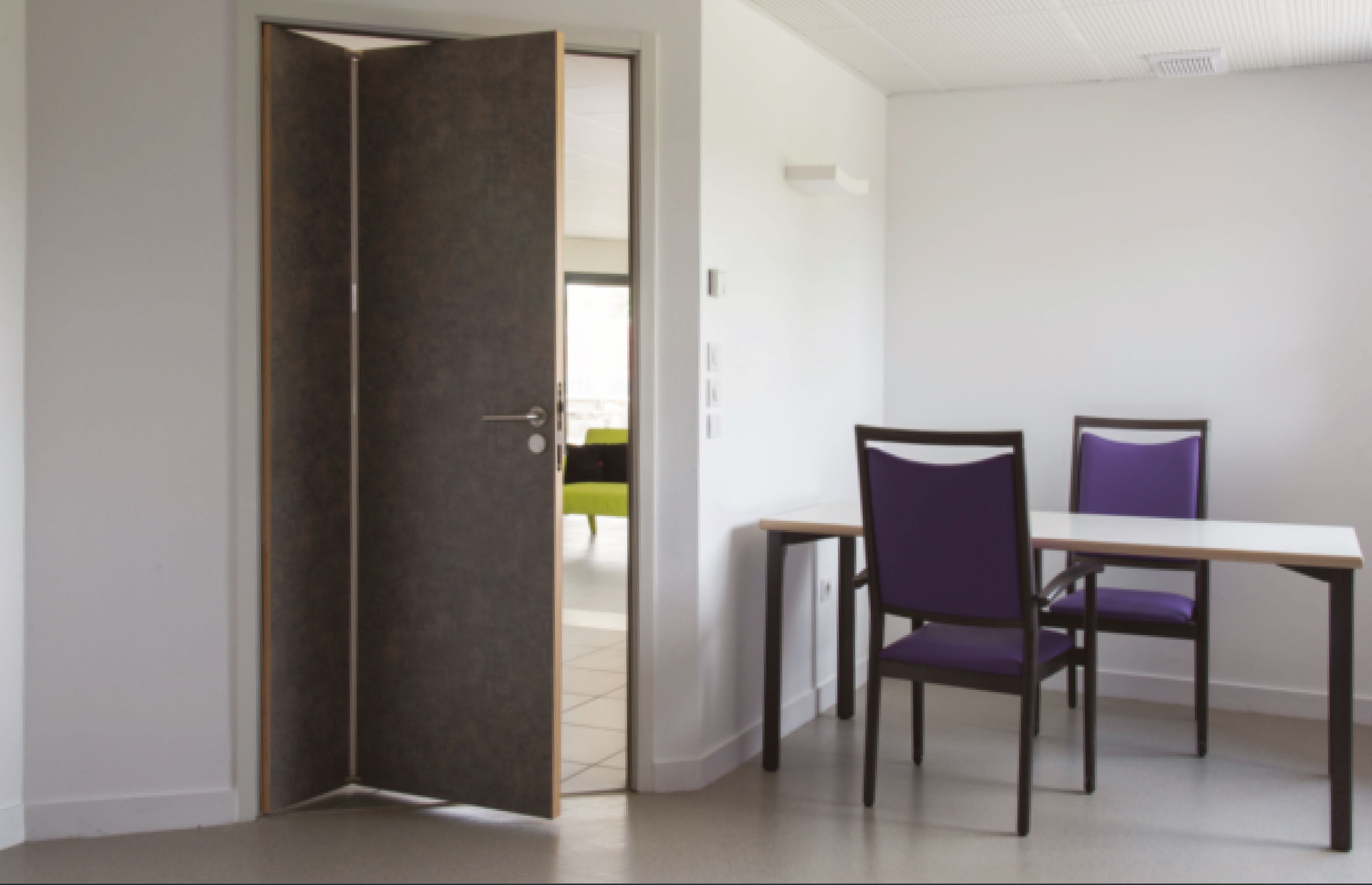

Portes pliantes Ellipse double action, accessibilité PMR, hygiène.

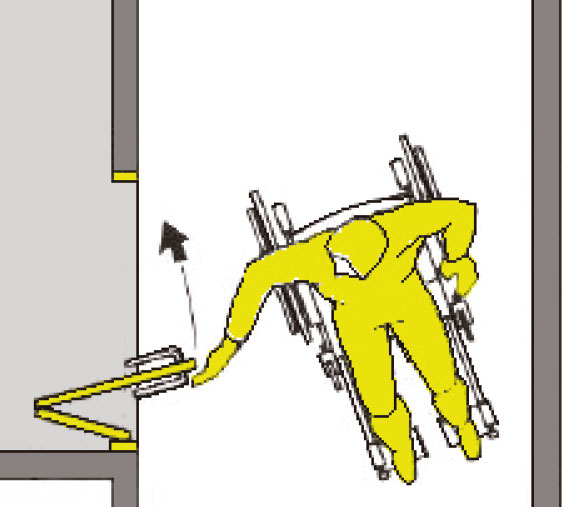

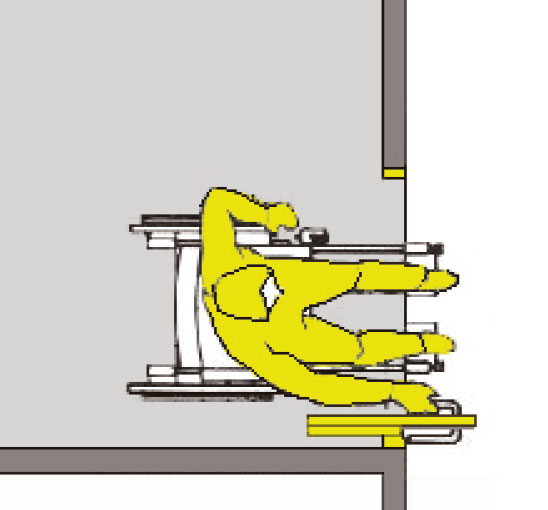

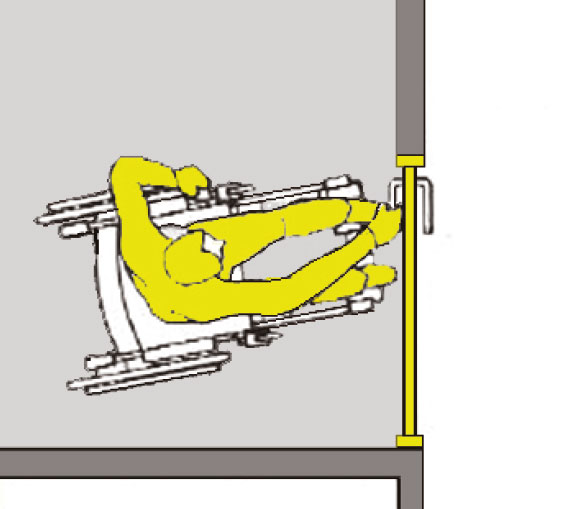

Les portes pliantes EDA, à mouvement va-et- vient, sont concues pour améliorer l’accessibilité aux PMR dans l’habitat ou les établissements spécialisés.

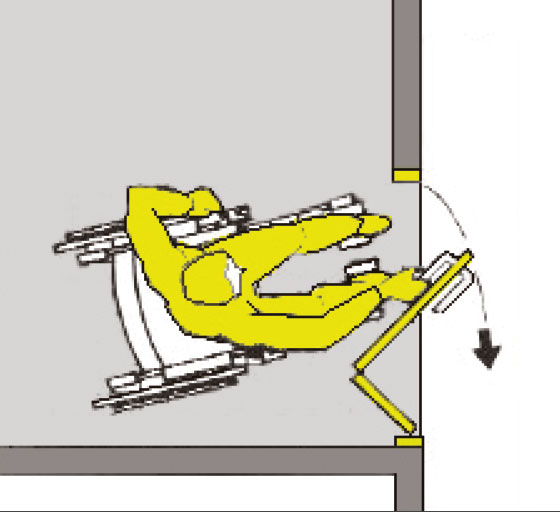

En se repliant sur elles-mêmes et dans les deux sens, ces portes libèrent les deux tiers de l’espace dévolu au débattement des portes de grande largeur de passage.
Proposées en plusieurs finitions, elles sont recommandées en version AQUARELLE, plus hygiéniques, résistantes à l’eau et aux bactéries, car composées de produits inaltérables : parements: strat.compact antibactérien 3 mm cadre PVC plus alèses strat.compact ép.15 mm âme : mousse PU classée M1.
conformes à la Norme NF 16850
PV FCBA N° 404/16/116-1
NB. ces portes ne sont pas classées feu ou acoustique.
Ergonomie

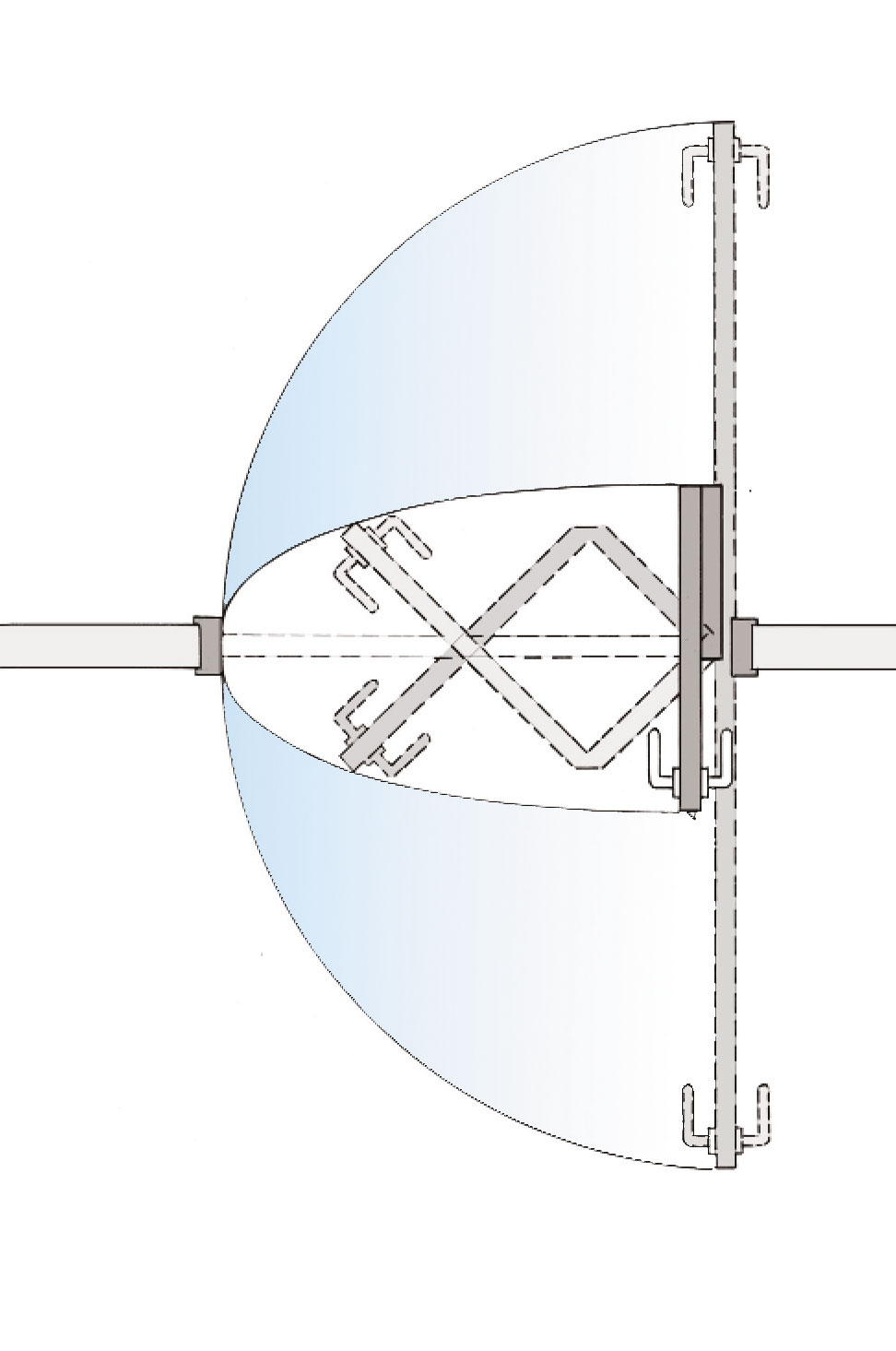

Fonctionnelles et sans danger de pincement, les portes EDA combinent la fonction va-et-vient à un mouvement elliptique particulièrement bien adapté, elles offrent une grande
facilité de manoeuvre quelque soit le sens d’ouverture demandé.

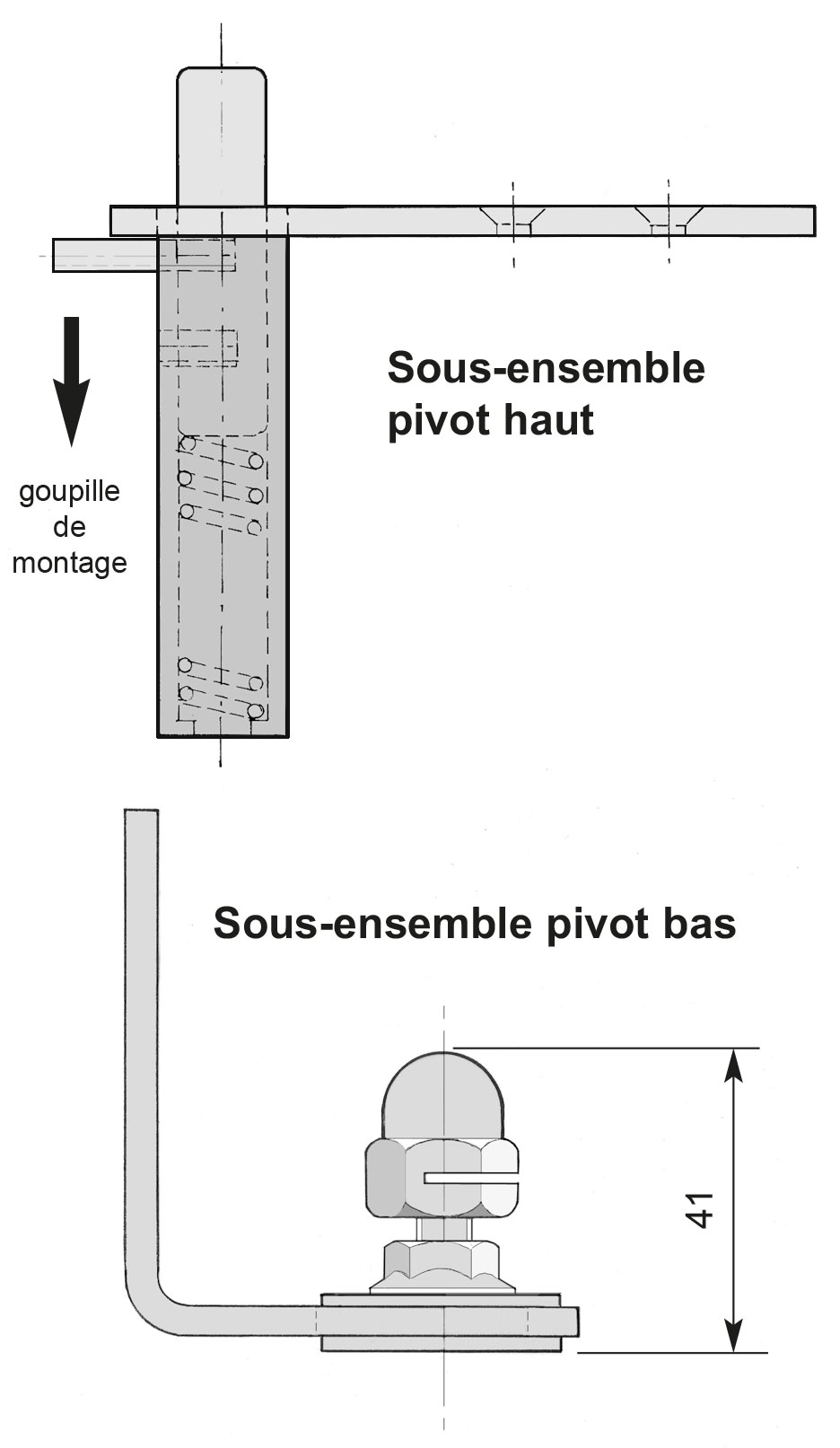

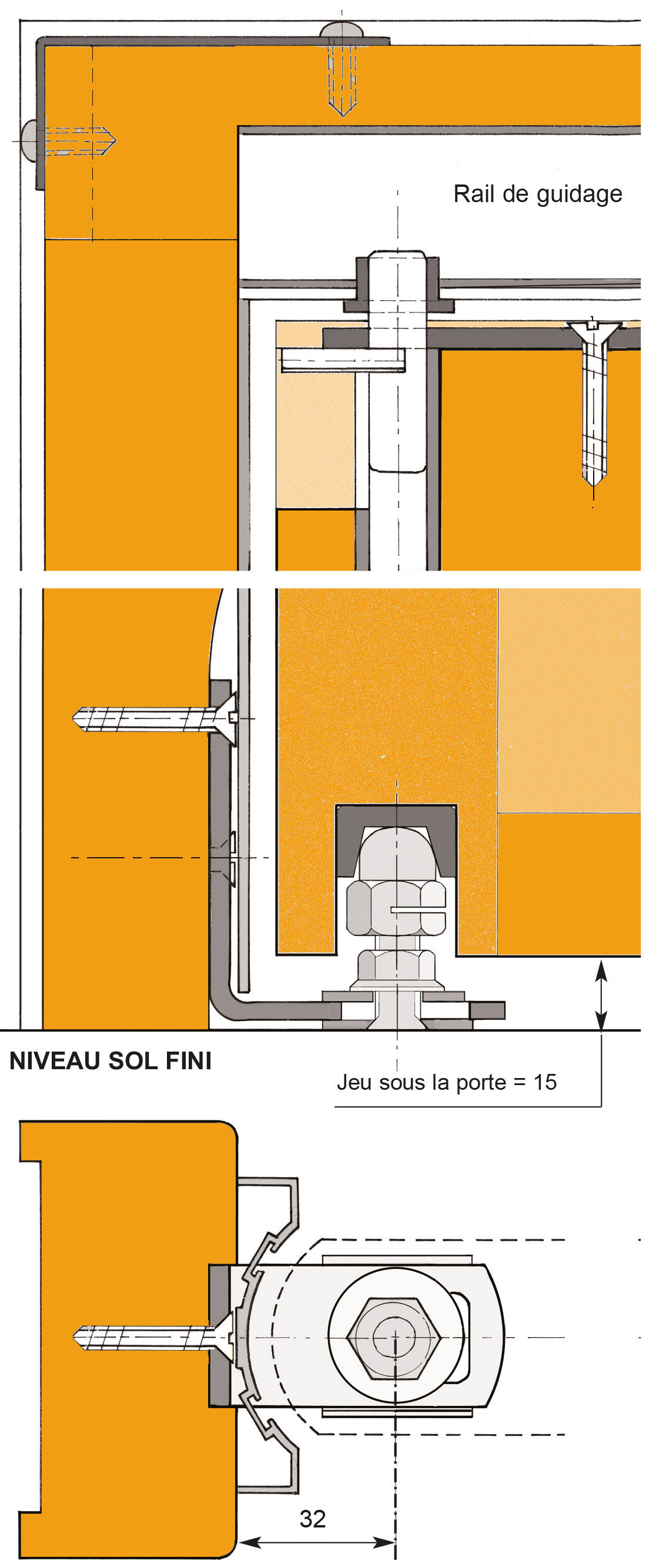

Pivots haut et bas
Les portes EDA tournent sur deux pivots, le pivot haut, fixé dans le rail, est amovible pour permettre de monter et démonter facilement la porte.
Le pivot bas est fixé au pied de l’huisserie sans encastrement au sol. Il offre des possibilités de règlages en hauteur, largeur et épaisseur, pour corriger d’éventuels faux-aplombs; il est important de ne pas noyer ces règlages dans les revêtements de sol en respectant bien la hauteur de fond de feuillure. De même le pivot bas doit être posé en appui sur le sol fini. (voir page suivante).

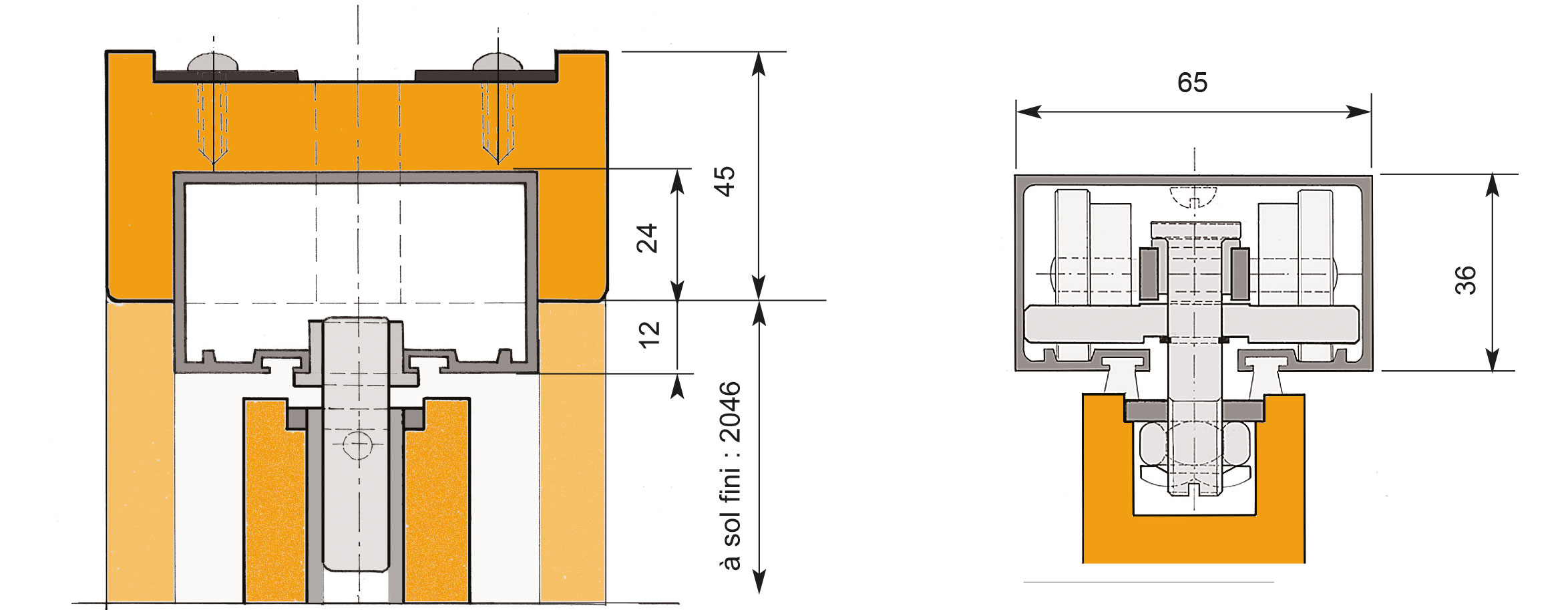

Guidage encastré & monture de suspension
Les portes EDA sont suspendues à une monture de roulement très robuste, équipée de cinq roulettes dont une très large qui assure le guidage latéral du mouvement.
’ensemble circule en douceur à l’intérieur d’un rail tubulaire en profil d’aluminium qui est encastré partiellement dans la traverse de l’huisserie pour parfaire l’encadrement régulier de la porte.

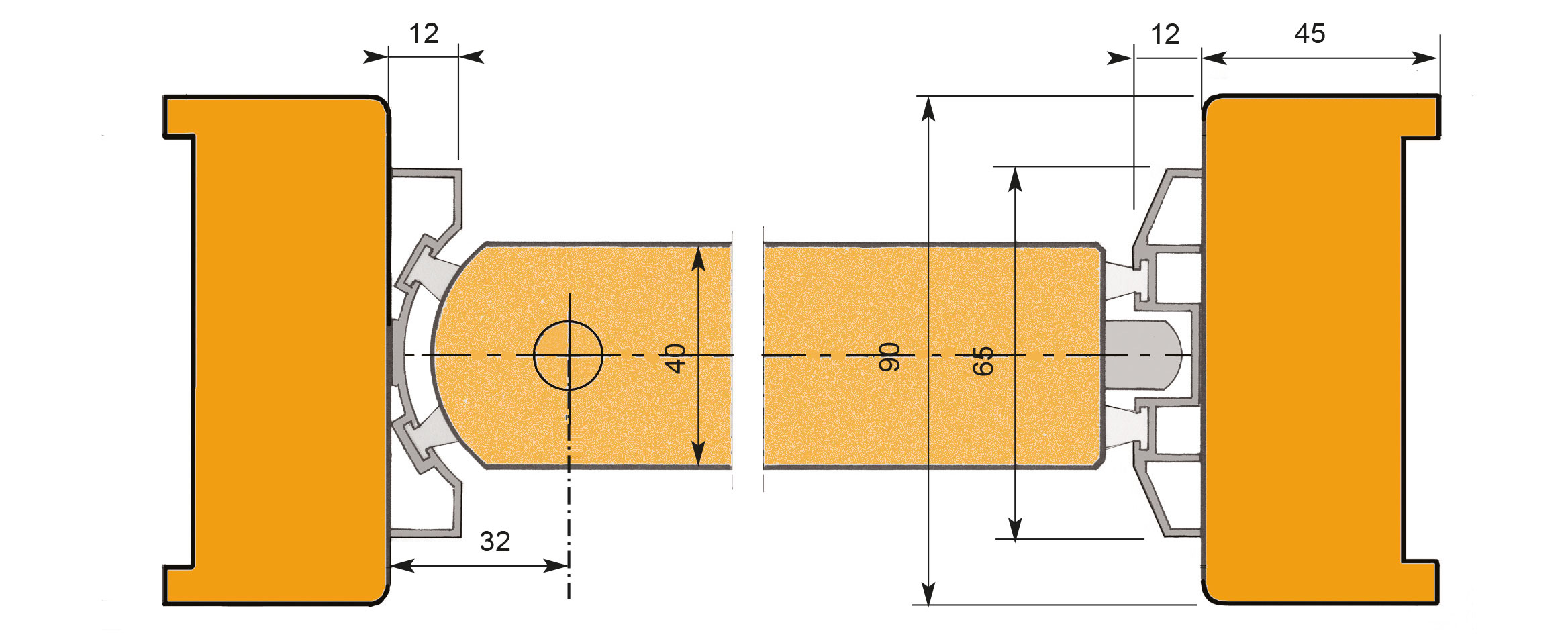

Encadrement aluminium
L’étanchéité au pourtour de la porte est garantie par un double joint-brosse monté sur des profilés en aluminium qui apportent une finition harmonieuse à l’ensemble du bloc-porte.
Ainsi côté pivots, le montant d’huisserie est habillé d’un profilé en arrondi concentrique au pivotement, ce qui offre l’avantage de prévenir les risques de pincement ; et côté serrure, le profil présente une légère pente pour faciliter le glissement du pene vers son empennage.

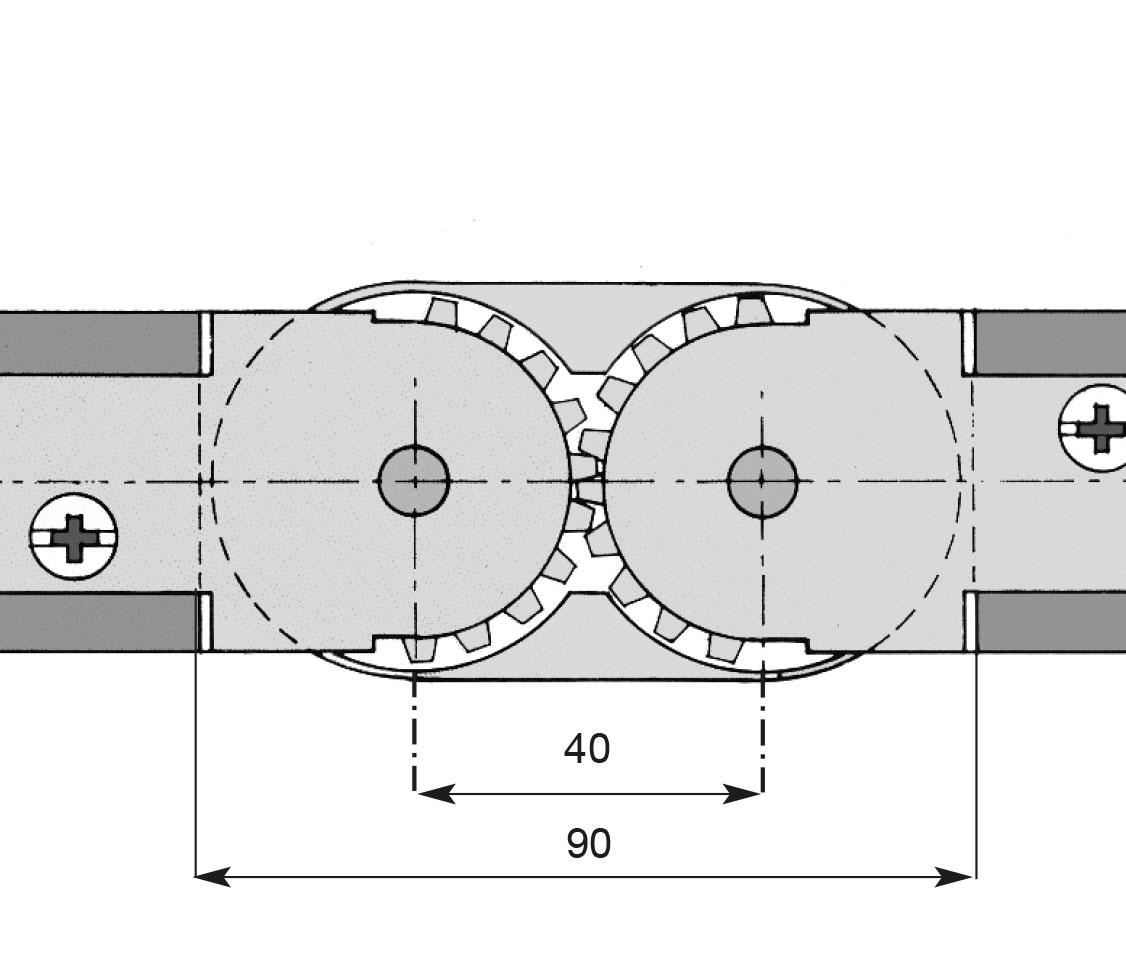

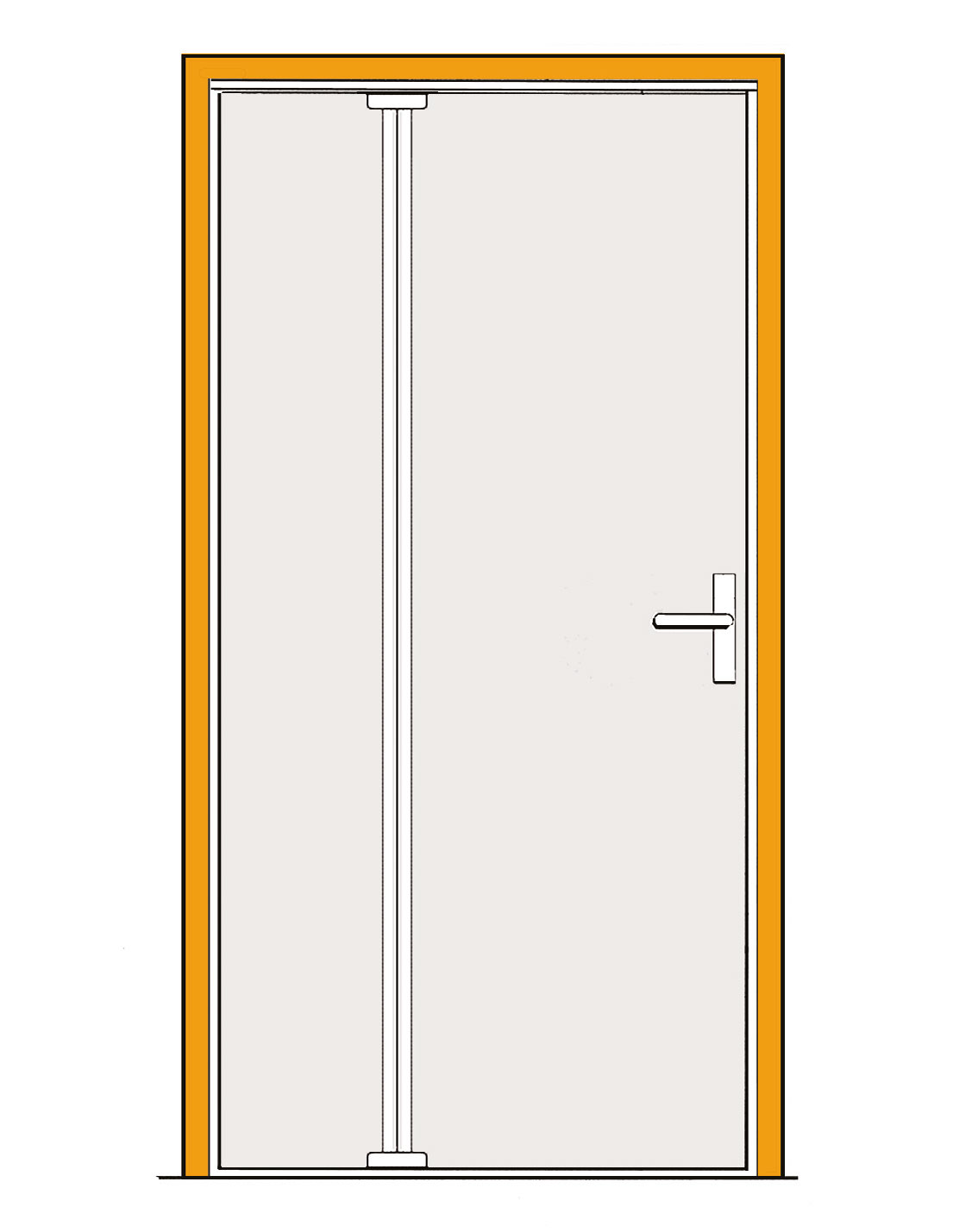

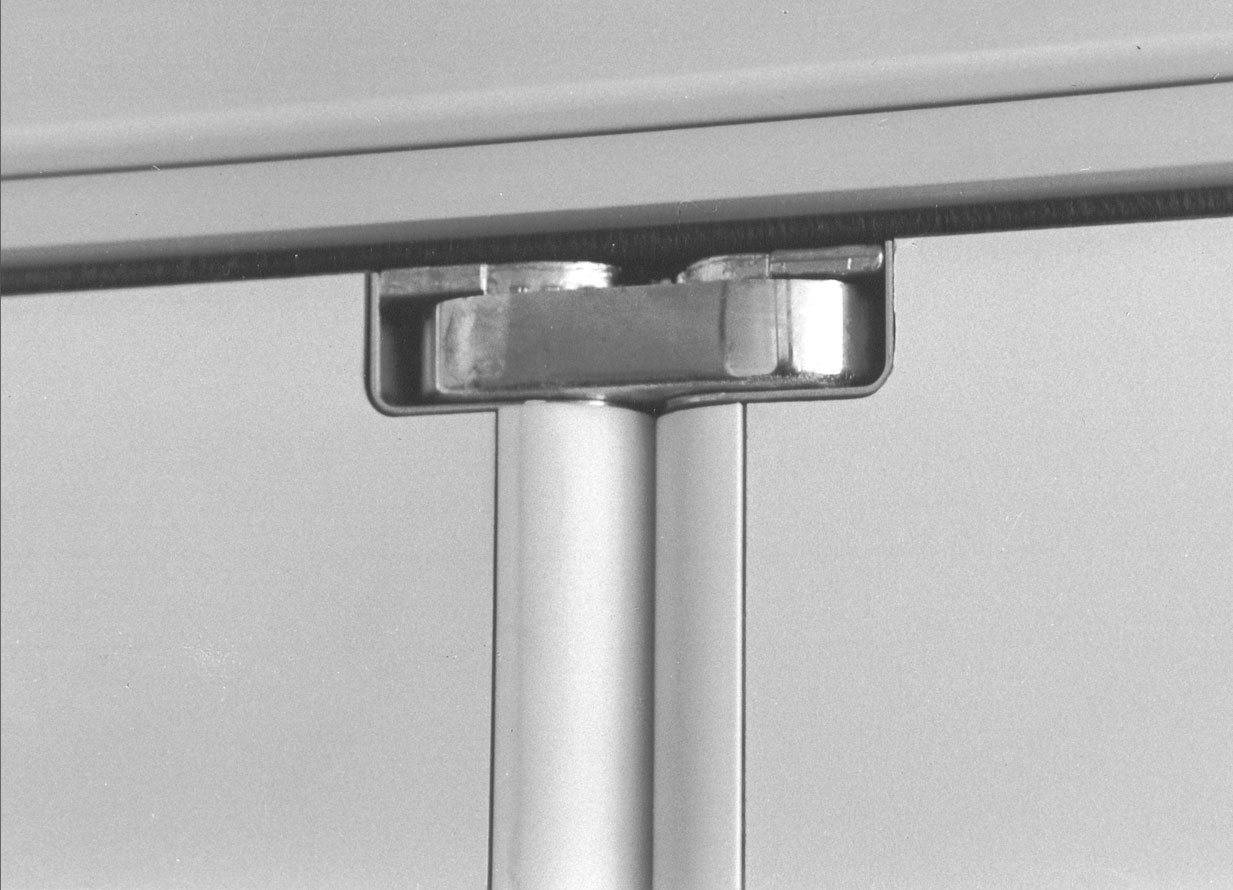

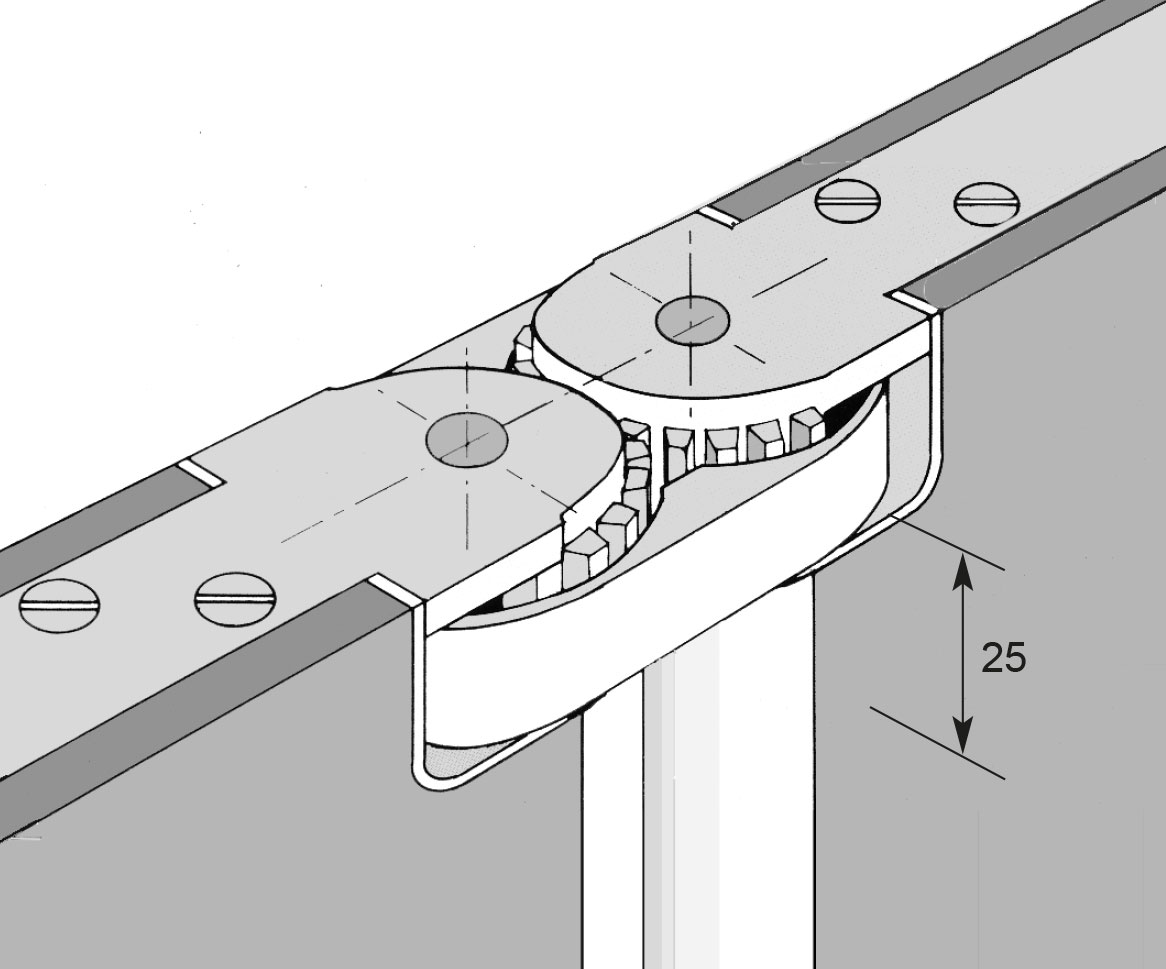

Charnières double action
La fonction va et vient est obtenue grace à deux charnières fixées sur les chants haut et bas de la porte.
Esthétiques et fonctionnelles, ces charnières permettent de replier les vantaux des portes EDA sur 180° dans les deux sens; elles maintiennent les mouvements de la porte en symétrie quelque soit le sens d’ouverture.
Réalisées en fonderie avec un alliage cuivre-aluminium et une finition nickelée, elles forment des ensembles très robustes capables de résister aux chocs.

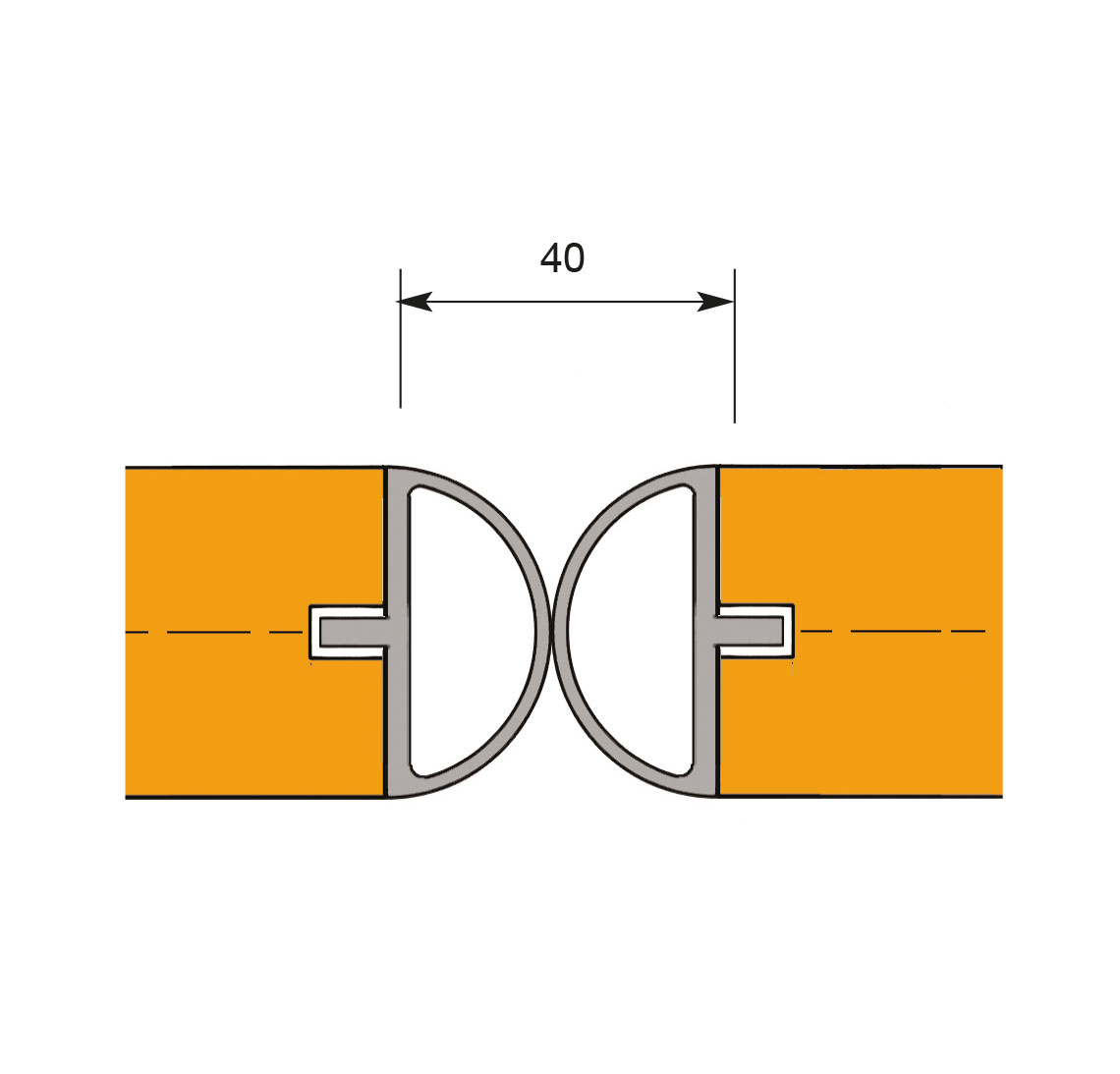

Joints anti pince doigts
Entre les vantaux la sécurité anti-pince- doigts est assurée par deux joints souples dont la forme demi-ronde accompagne le mouvement de repliement de la porte.

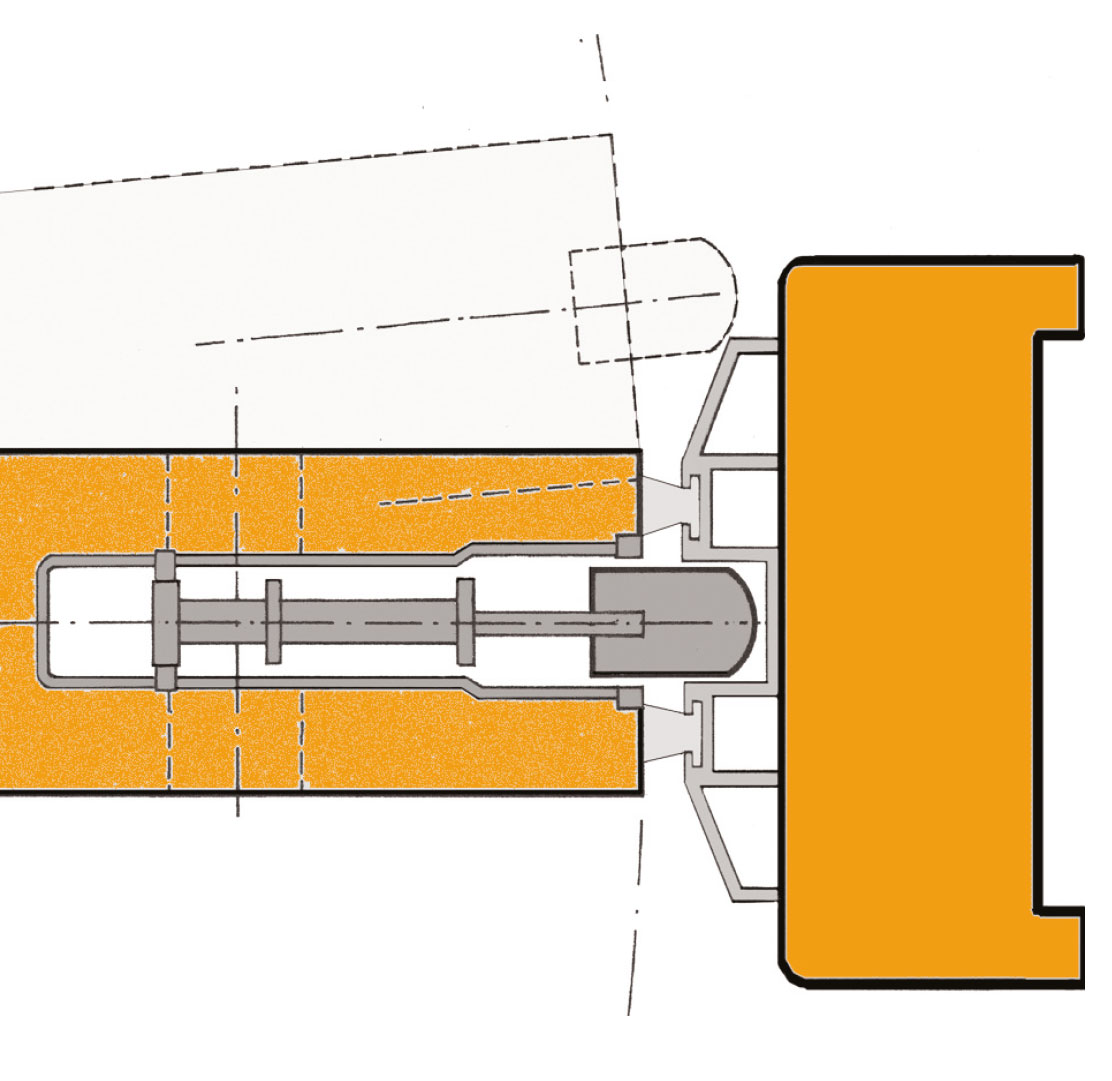

Serrure
Les serrures des portes EDA comportent un pène spécial, profilé en arrondi pour répondre à la fonction va-et-vient. Les portes sont donc équipées d’origine d’une serrure BDCC ou BDC à la demande.
réf BRICARD N° 951705

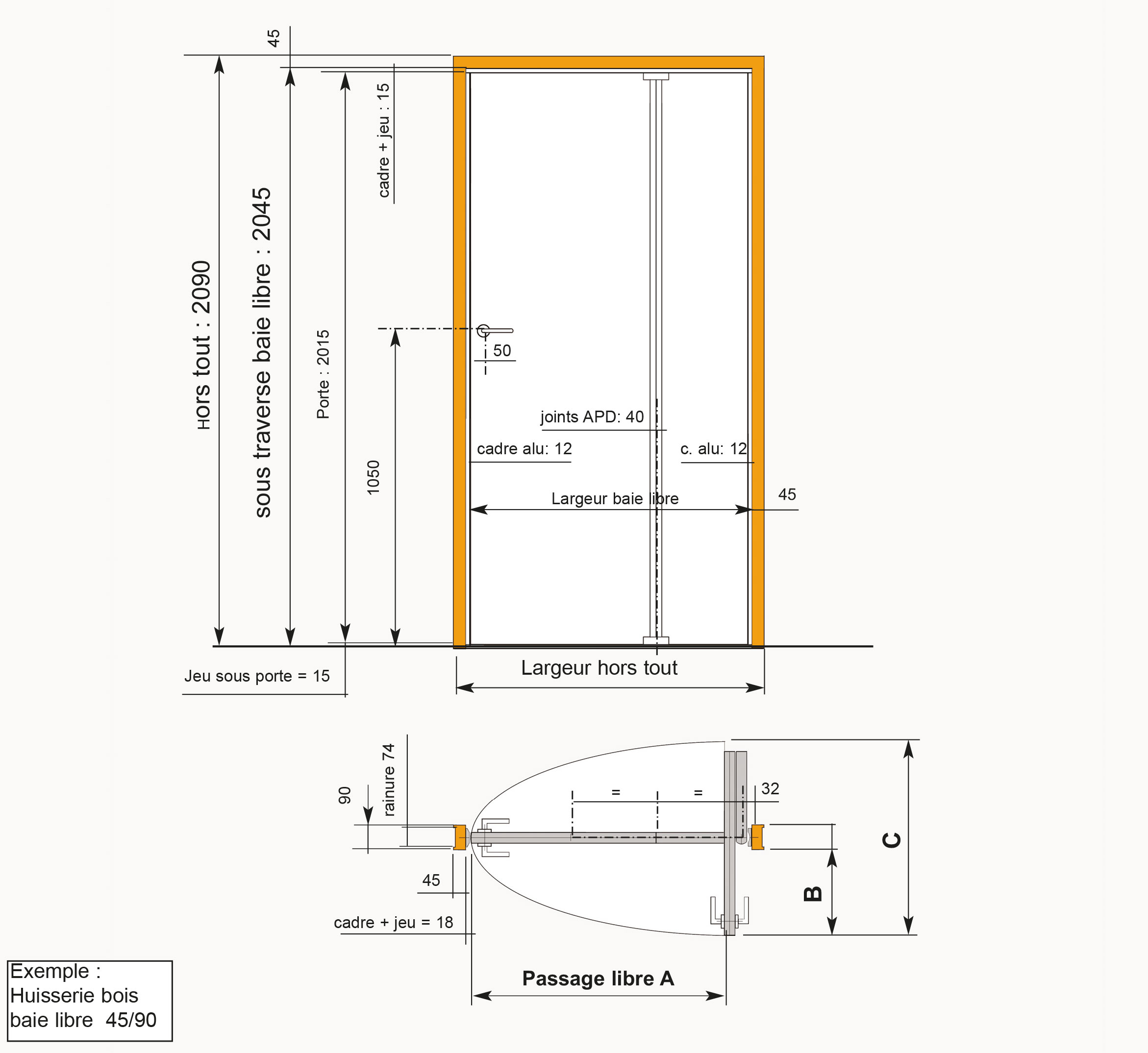

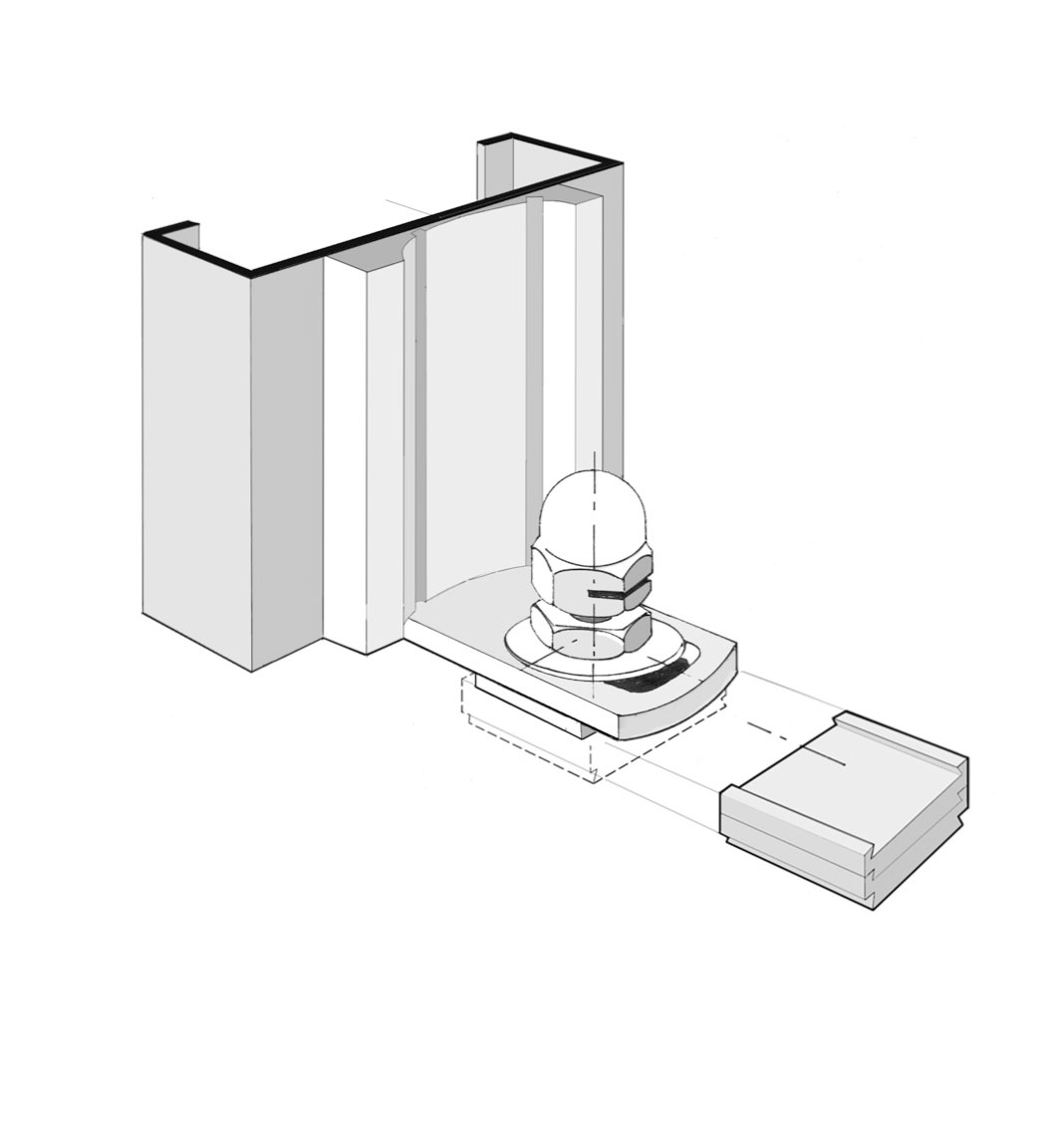

Hauteur feuillure et cales d’épaisseur
Les portes EDA tournent en appui sur un pivot ; il est donc indispensable de faire reposer ce pivot sur le sol fini en respectant bien la hauteur de baie libre : 2045 (rail encastré) ou 2050 (rail en applique).
Cependant pour certains cas de portes détalonnées (plus de 15 mm), le pivot se trouvant suspendu au montant de l’huisserie, nous pouvons fournir des cales en PVC à glisser sous le pivot qui rattraperont l’appui.
Ces cales de 3 et 4 mm d’épaisseur se superposent par modules de 1 mm, pour des hauteurs variables allant de 3 à 21 mm par jeu. (nous consulter).

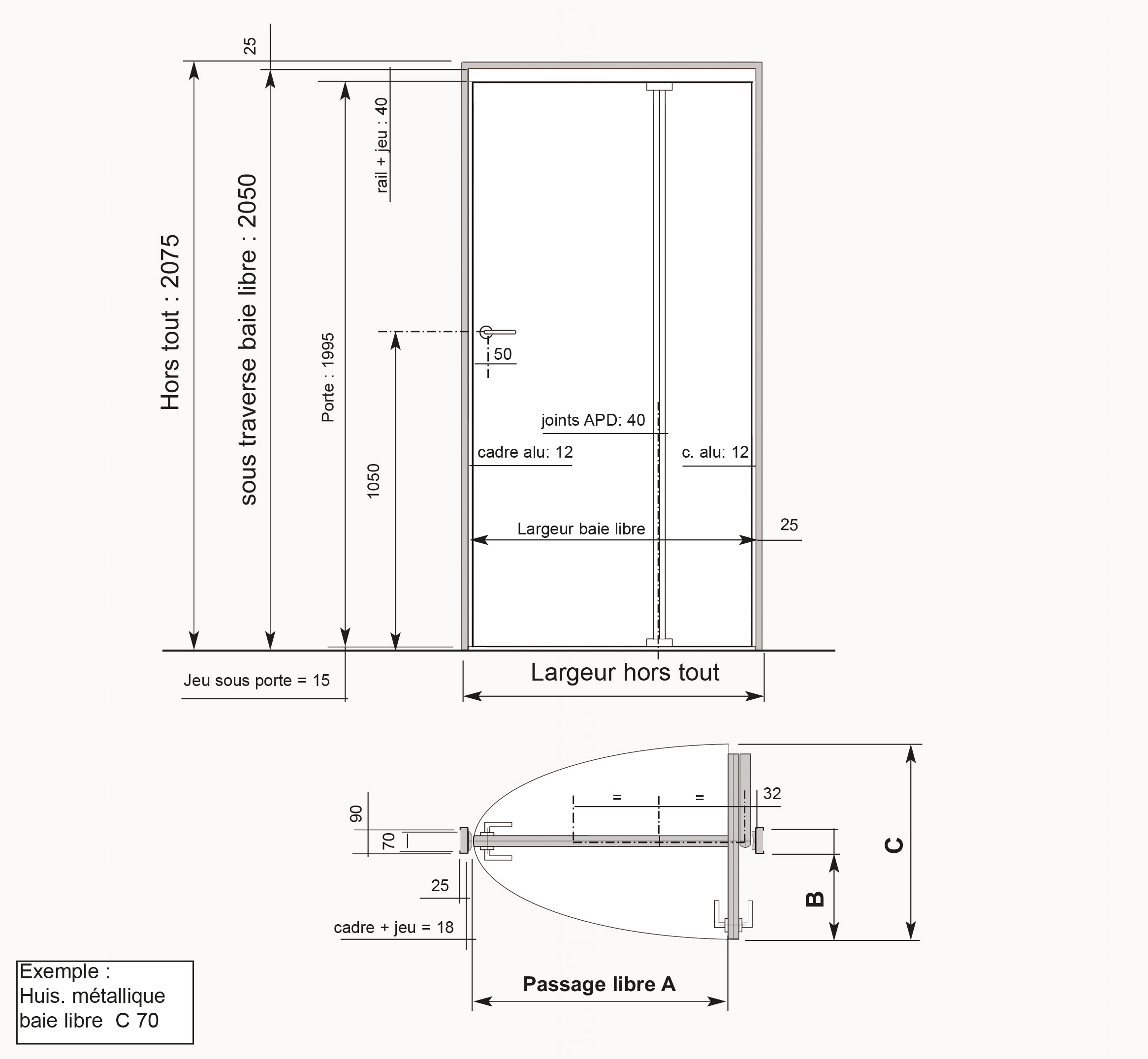

Huisserie bois
| Réference | 800 | PMR | 900 | 1000 | 1100 | 1200 |
| Passage A | 800 | 830 | 900 | 1000 | 1100 | 1200 |
| Débattement B | 260 | 290 | 300 | 340 | 360 | 400 |
| Débattement C | 580 | 670 | 650 | 720 | 780 | 850 |
| Largeur baie libre | 905 | 935 | 1005 | 1105 | 1205 | 1305 |
| L. hors tout huisserie bois | 995 | 1025 | 1095 | 1195 | 1295 | 1395 |
Huisserie métallique
| Réference | 800 | PMR | 900 | 1000 | 1100 | 1200 |
| Passage A | 800 | 830 | 900 | 1000 | 1100 | 1200 |
| Débattement B | 260 | 290 | 300 | 340 | 360 | 400 |
| Débattement C | 580 | 670 | 650 | 720 | 780 | 850 |
| Largeur baie libre | 905 | 935 | 1005 | 1105 | 1205 | 1305 |
| L. hors tout huisserie métallique | 955 | 985 | 1055 | 1155 | 1255 | 1355 |
