ESA ellipse simple action,
portes pliantes, gain de place

Équipant souvent les pièces d’eau d’ambiance sanitaire sensible, les portes pliantes ESA aquarelle sont insensibles aux projections d’eau. Composées de produits inaltérables, PVC et stratifié antibactérien, elles peuvent répondre aux contraintes d’hygiène les plus exigentes.

Conformes à la Norme NF EN 16580

Composition : parements strat.compact antibactérien 3 mm
alèses stratifié compact 13 mm
cadre PVC expansé
âme mousse PU classée M1

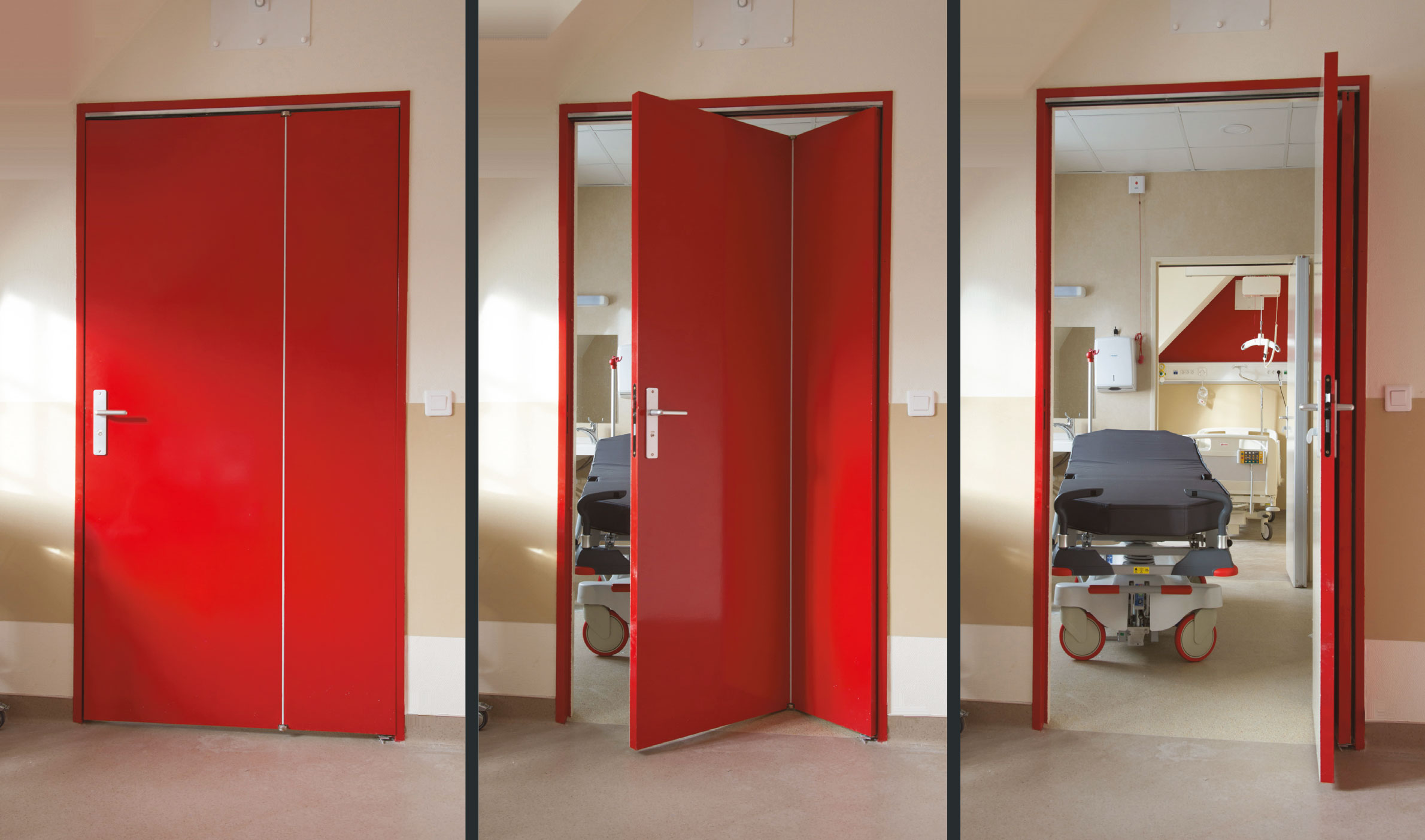

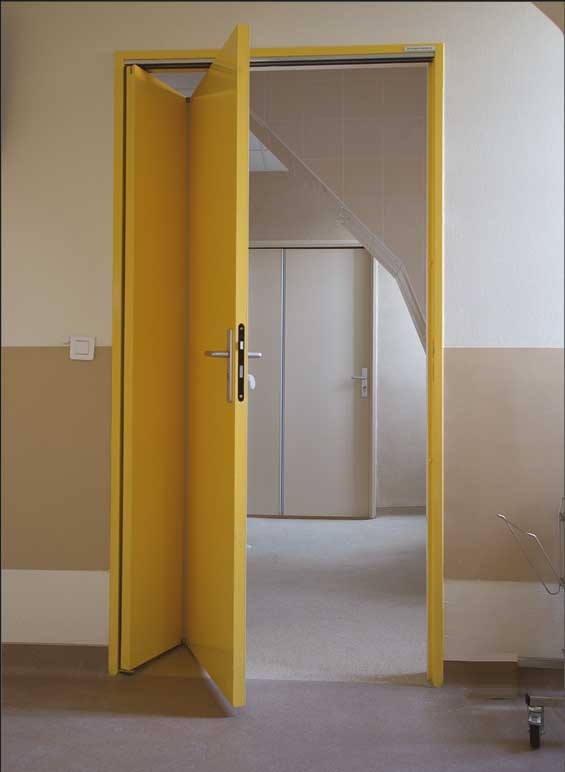

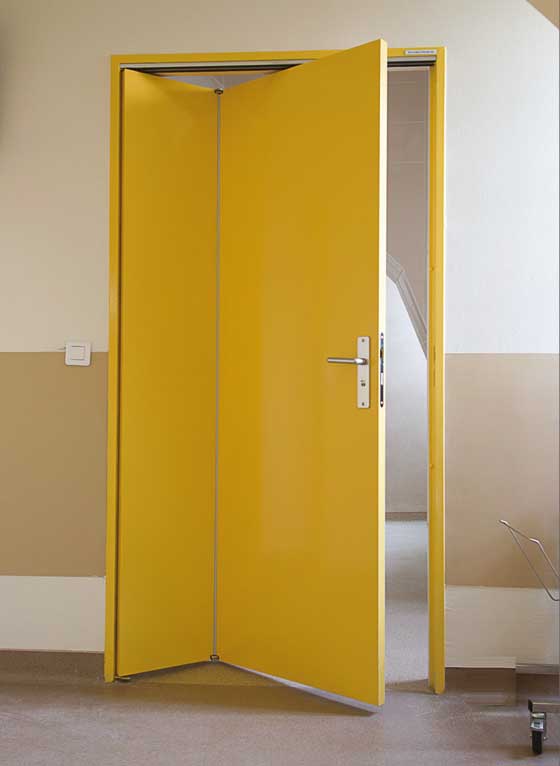

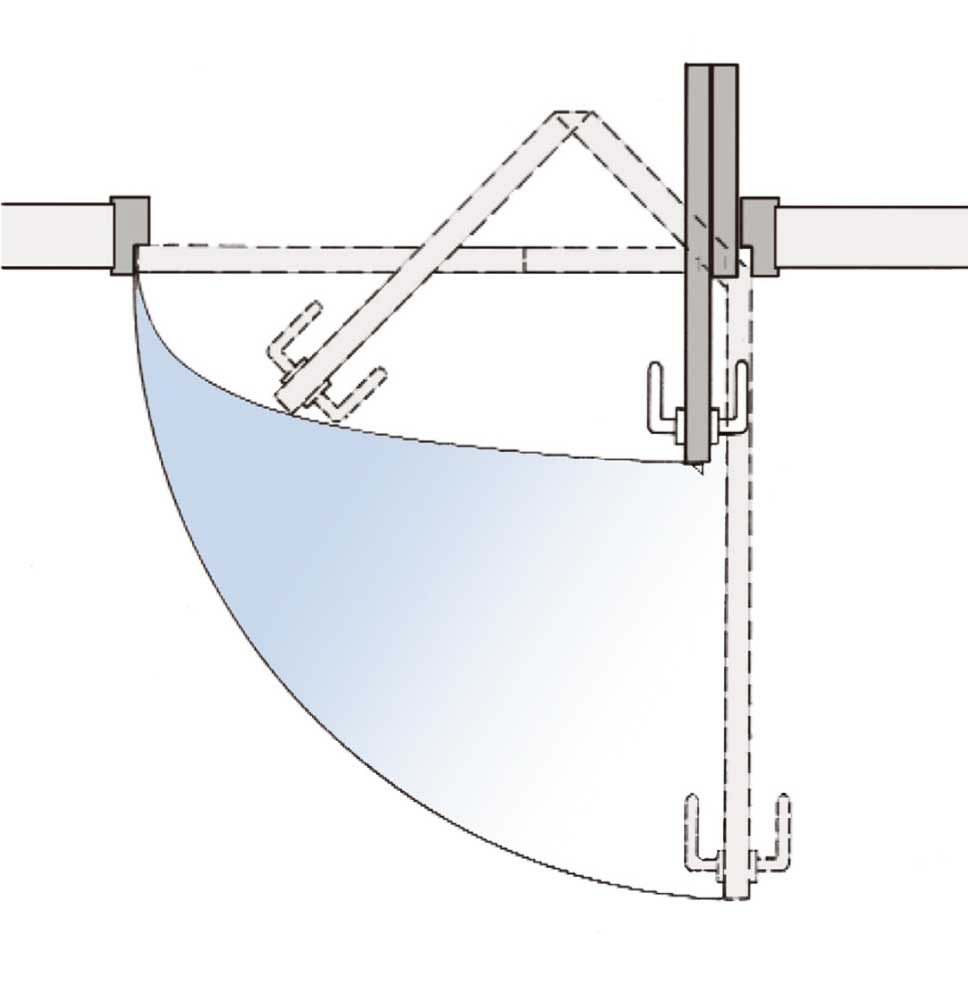

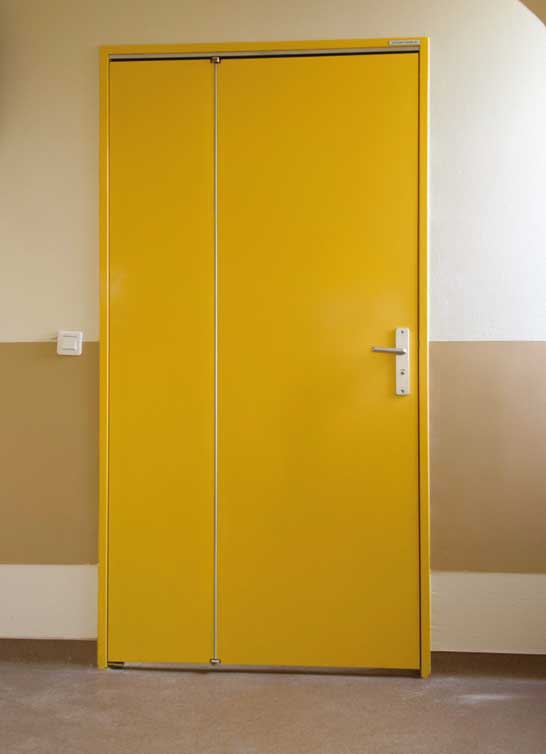

Les portes ESA se replient sur elles-mêmes, réduisant des 2/3 la surface de débattement.

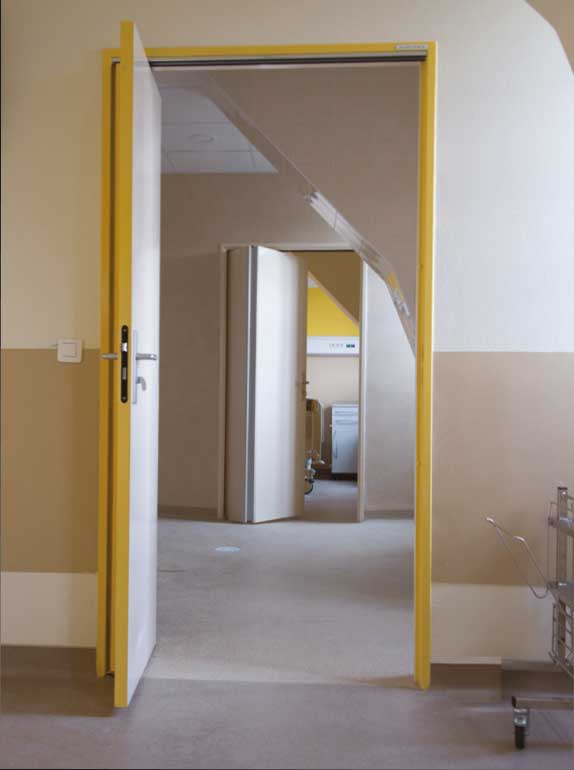

L’économie de surface ainsi réalisée aide à éliminer les problèmes d’encombrement et préserve l’espace vital dans l’habitat pour les locaux de petites dimensions. Elle est aussi très appréciée dans le milieu hospitalier où elle permet d’économiser des mètres carrés dont les coûts de construction sont élevés.

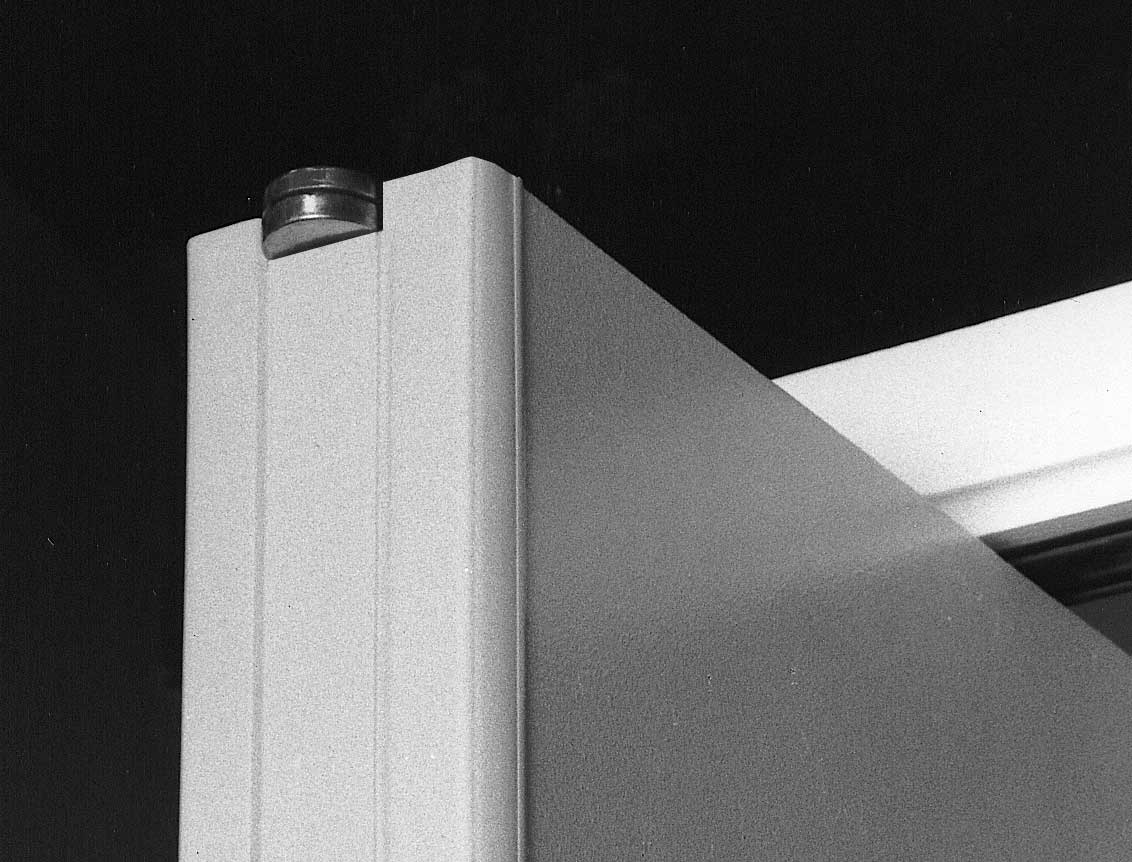

Pliantes, les portes ESA sont garanties à l'endroit de leur repliement par un joint Anti-pince doigts en PVC souple très discret. (système breveté)

Fournies en blocs-portes aux dimensions standard, ou en portes seules, elles peuvent remplacer facilement des portes existantes.

Très souvent installées en millieu humide, elles sont naturellement recommandées en version AQUARELLE, insensibles à l’eau.

résistantes à l’eau, anti-bactériennes.

Joint anti-pince doigts

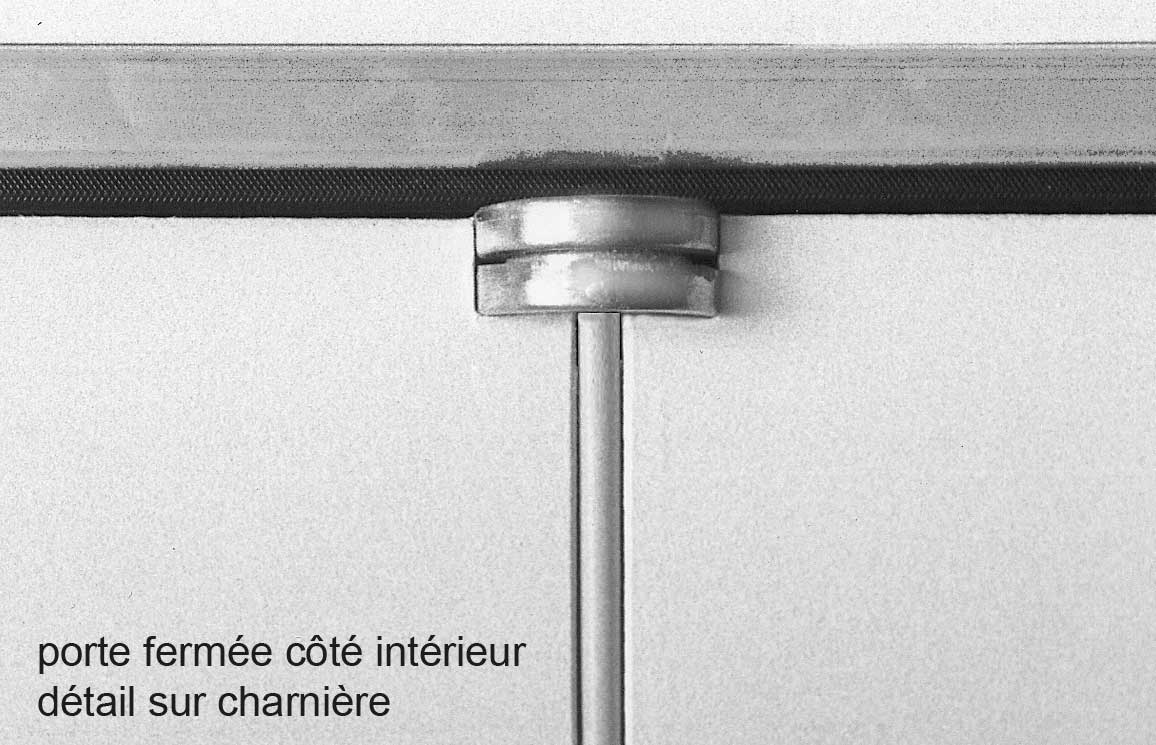

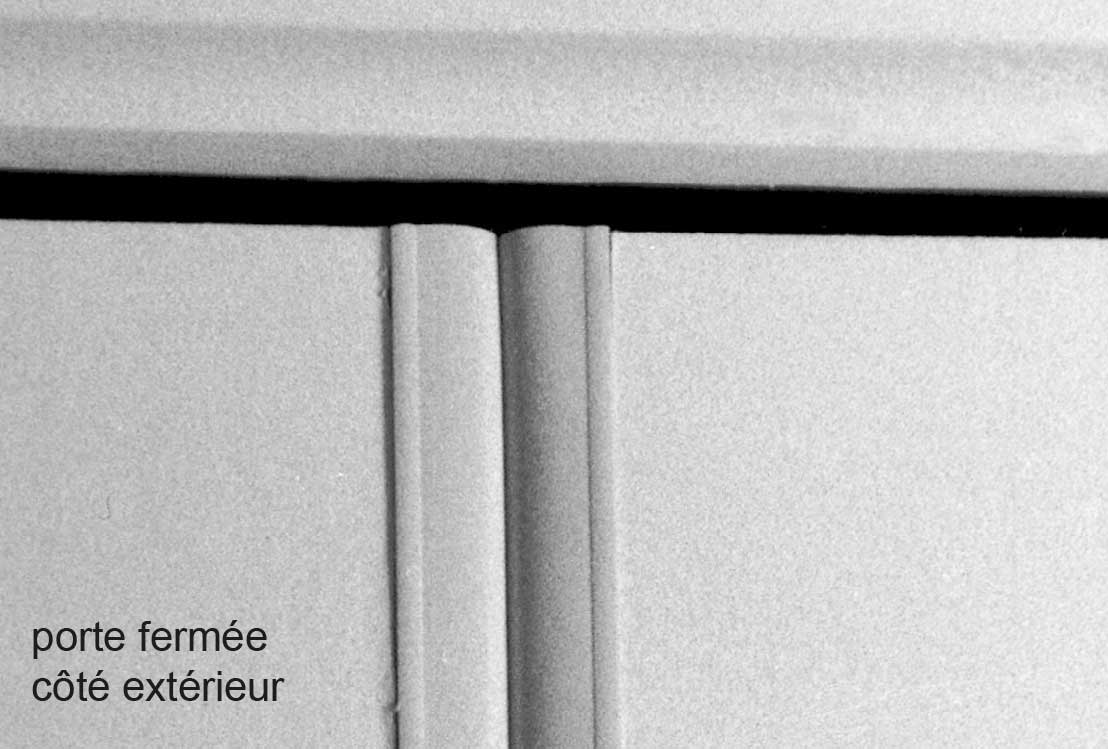

Les portes ESA sont équipées entre leurs vantaux, de deux joints en PVC qui se replient dans l’épaisseur, et qui forment à la fois charnière et protection anti-pince-doigts.

Brevet européen N° 1 605 130

Charnières

Les vantaux sont assemblés par deux charnières fixées sur les chants haut et bas des portes, elles accompagnent le mouvement des joints PVC.

Huisseries

Huisseries PVC

pour ambiance humide

Résistantes à l’eau et d’entretien facile, les huisseries en PVC ne craignent pas la corrosion.

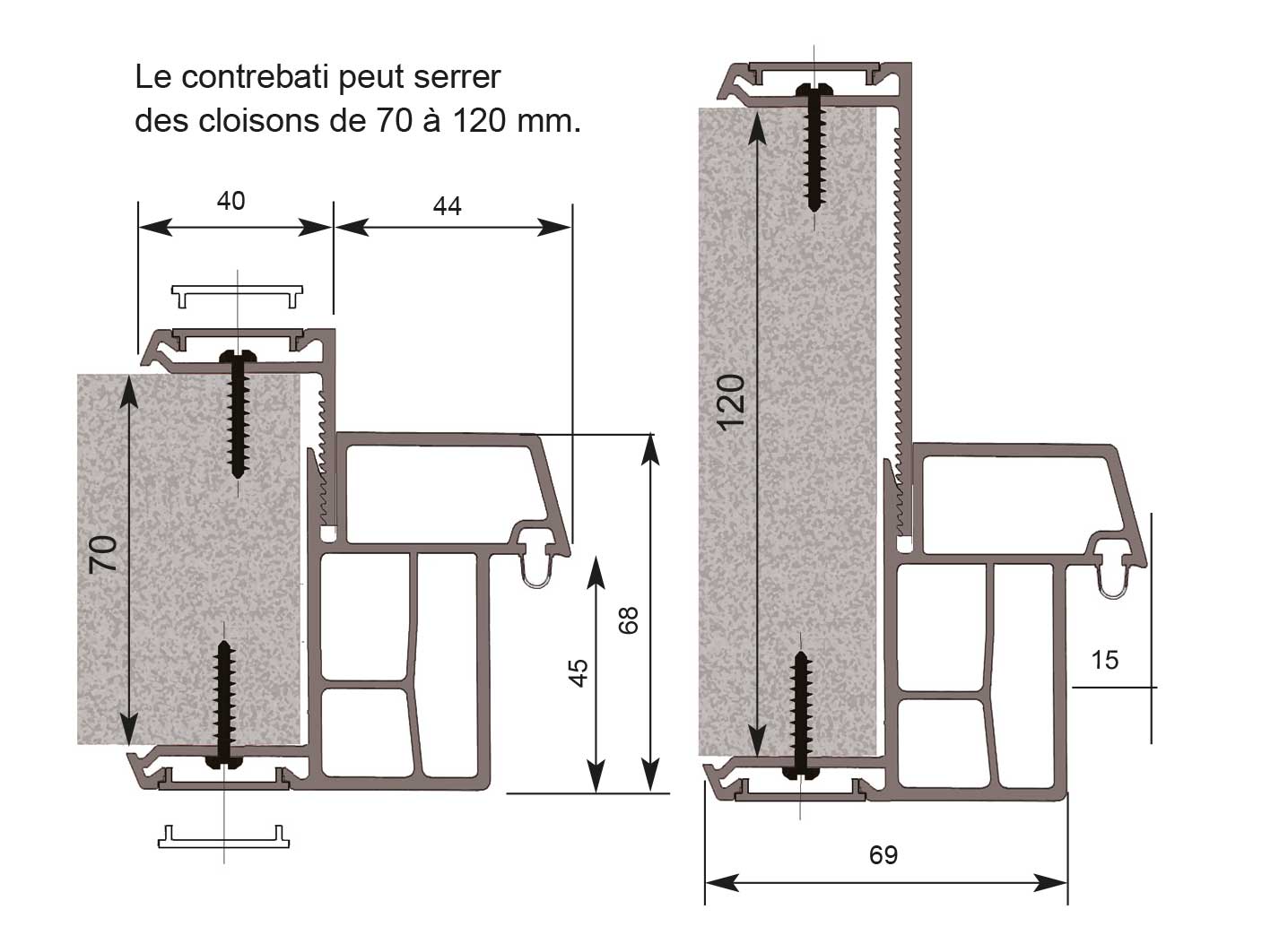

Conçues selon le principe bati-contrebati elles sont solidement fixées par vissage de part et d’autre de la cloison; la finition est assurée par une baguette emboitée dans le profil.

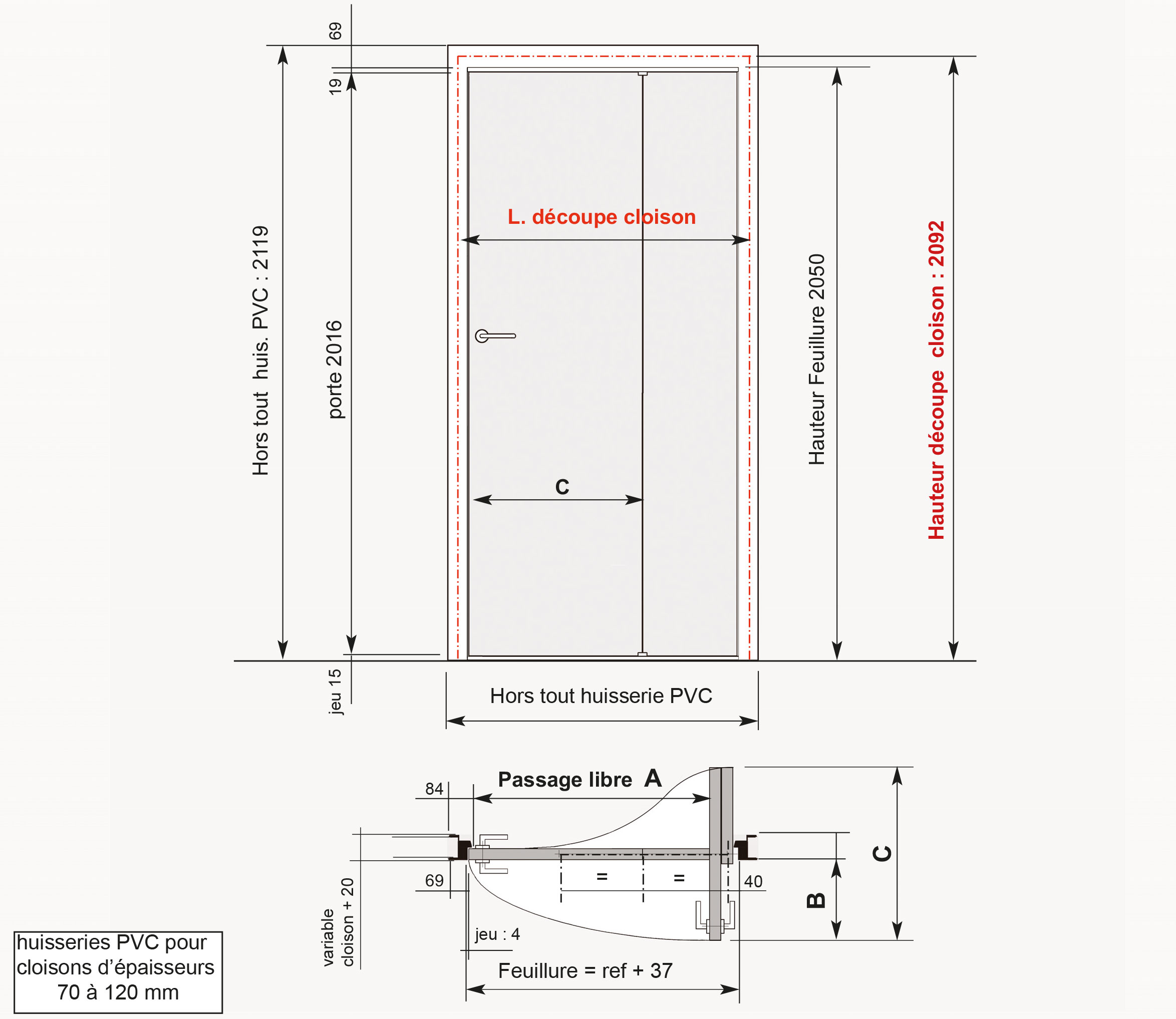

Dimensions des BP sur huisseries PVC et réservations dans les cloisons.

Huisseries métalliques

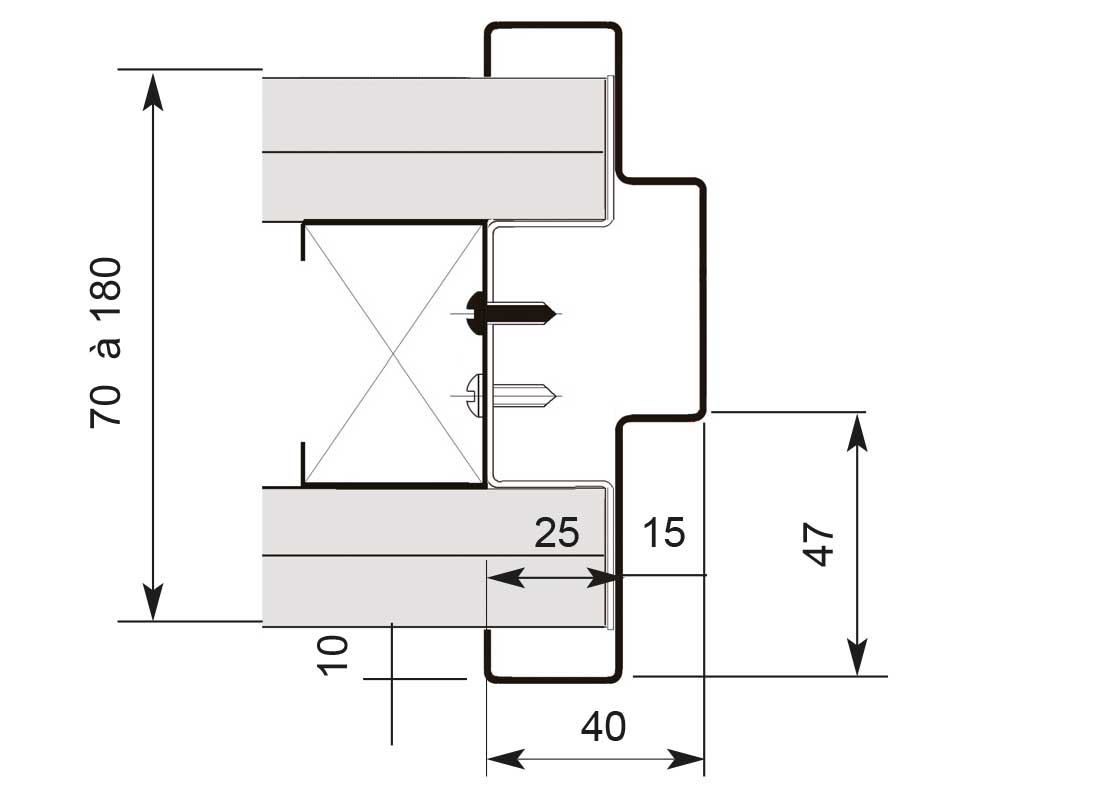

Appréciées pour leur robustesse, ces huisseries sont protégées par une couche de peinture appliquée par cataphorese - RAL 1019 - elles font preuve d’un bon comportement à l’humidité.

Murs et cloisons d’épaisseurs 50 à 200 mm

Ferrage

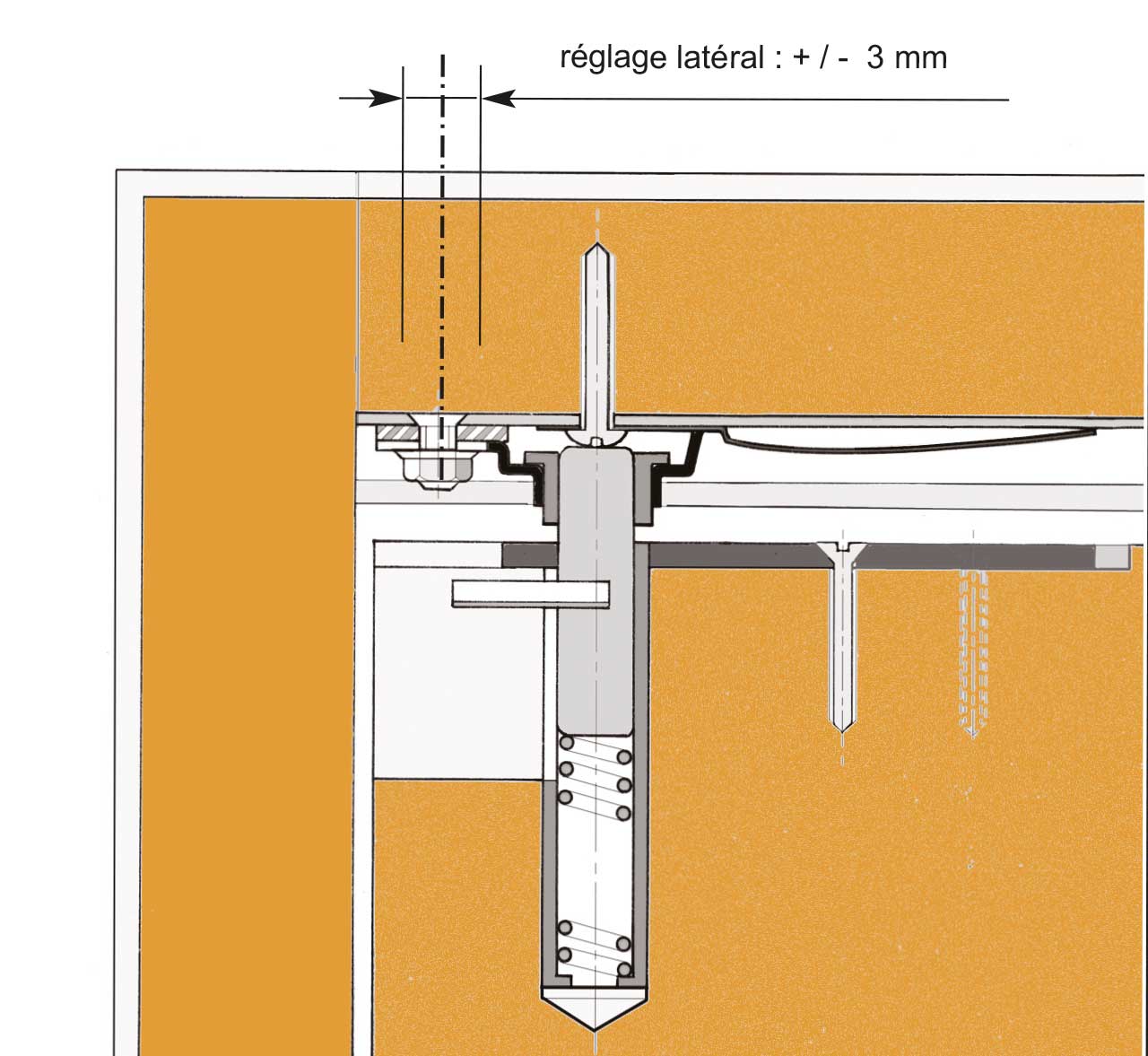

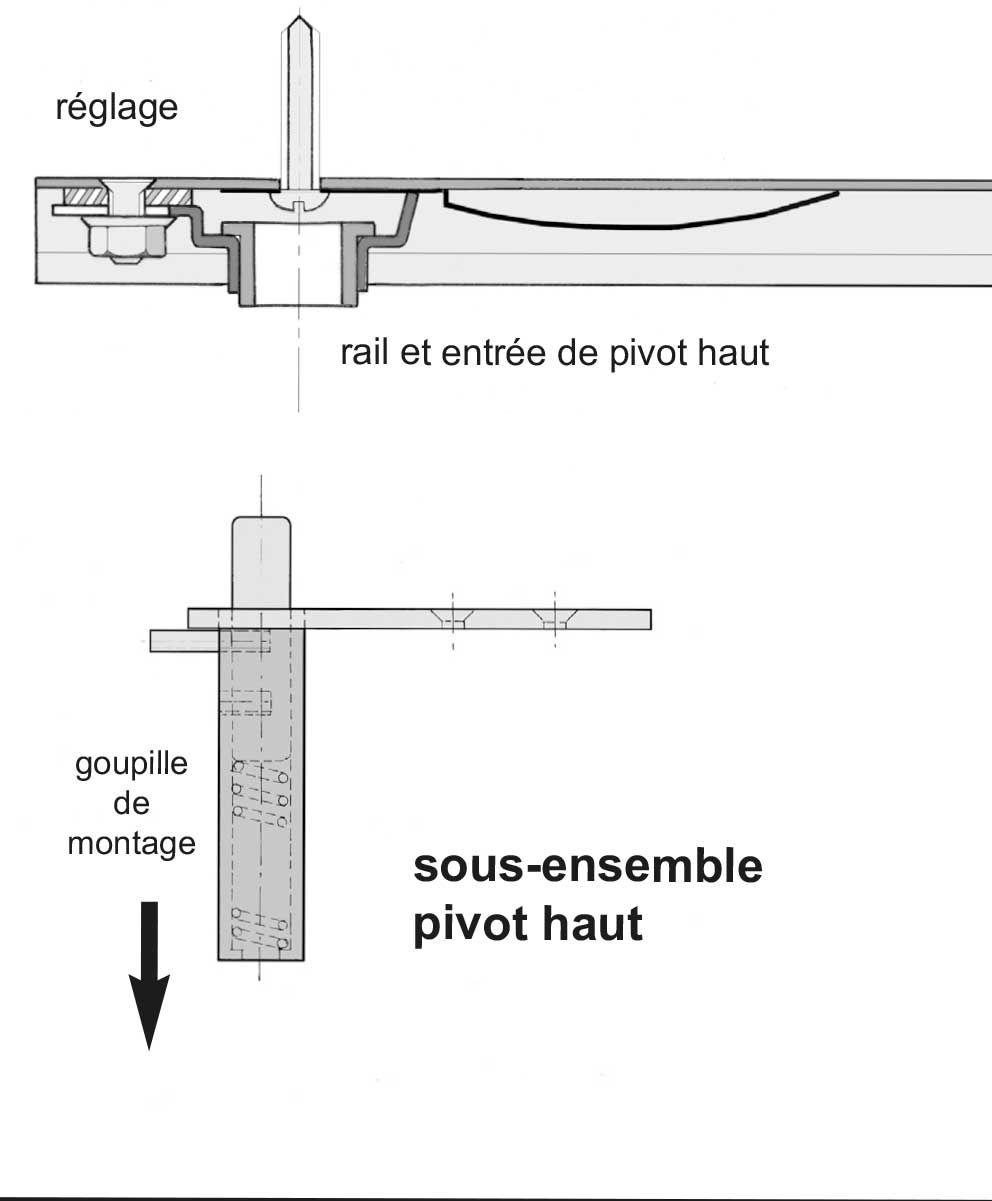

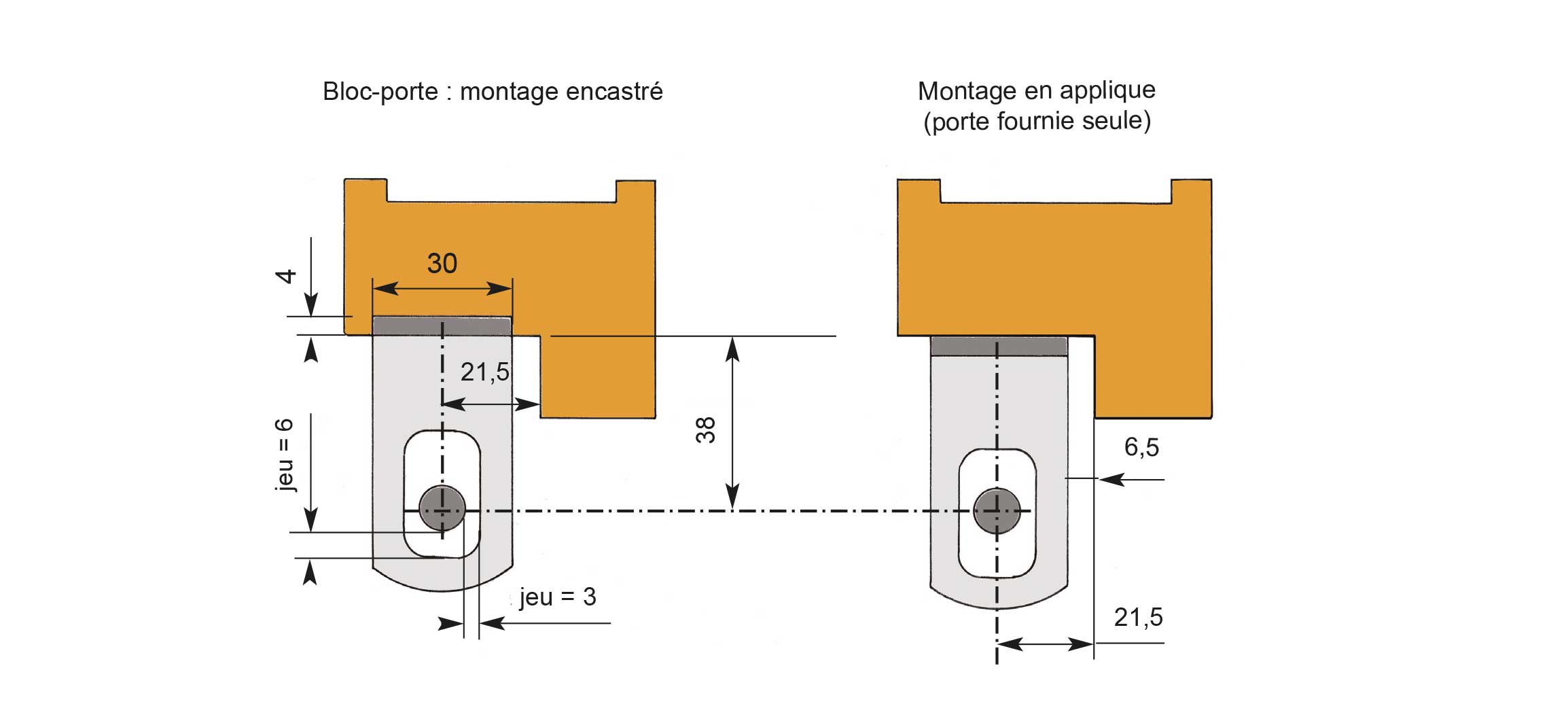

Réglages du pivot haut

Le pivot haut est amovible, pour monter et démonter la porte il suffit d’exercer une simple pression sur une goupille située sur le chant du petit vantail.
Il permet également un réglage latéral pour rattraper les jeux et faux-aplombs éventuels.

Guidage

Le mouvement latéral des portes est guidé par une roulette, qui circule dans un rail en aluminium.

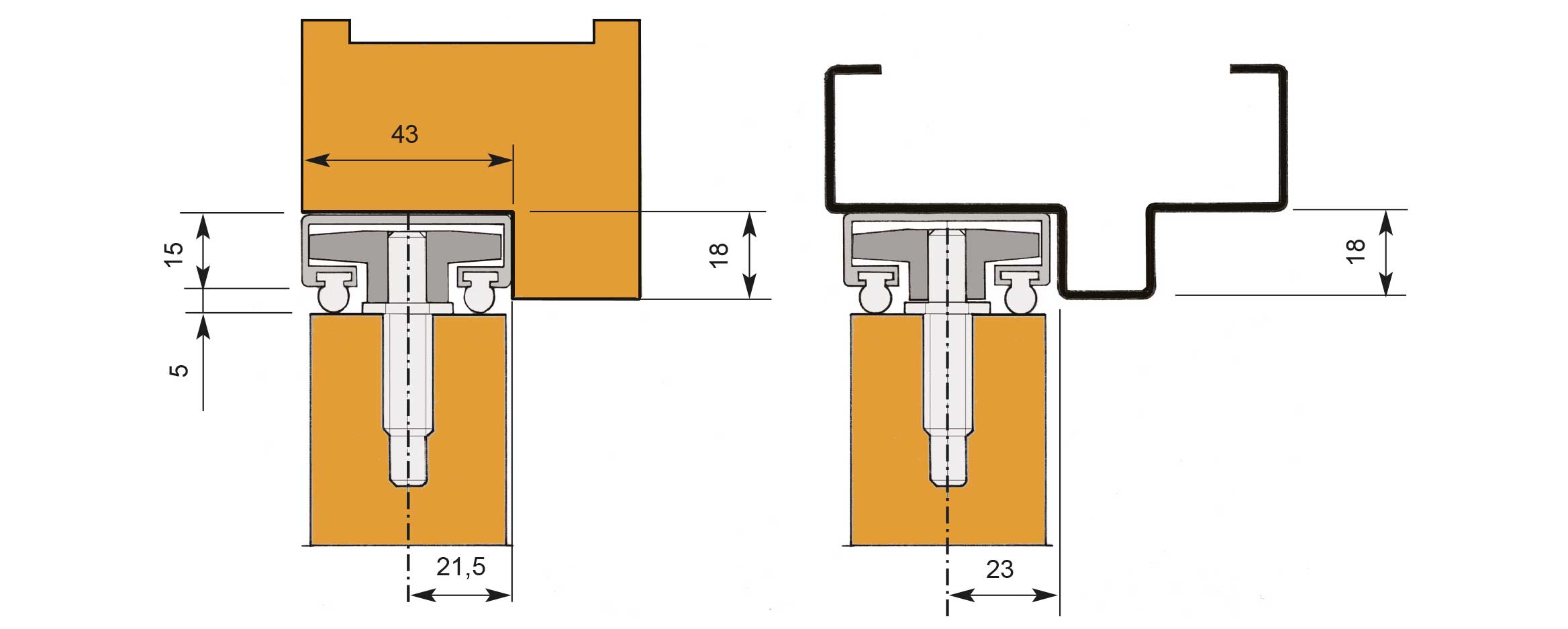

Ce rail est dimensionné pour s’inscrire dans les feuillures des huisseries bois, métalliques ou PVC.

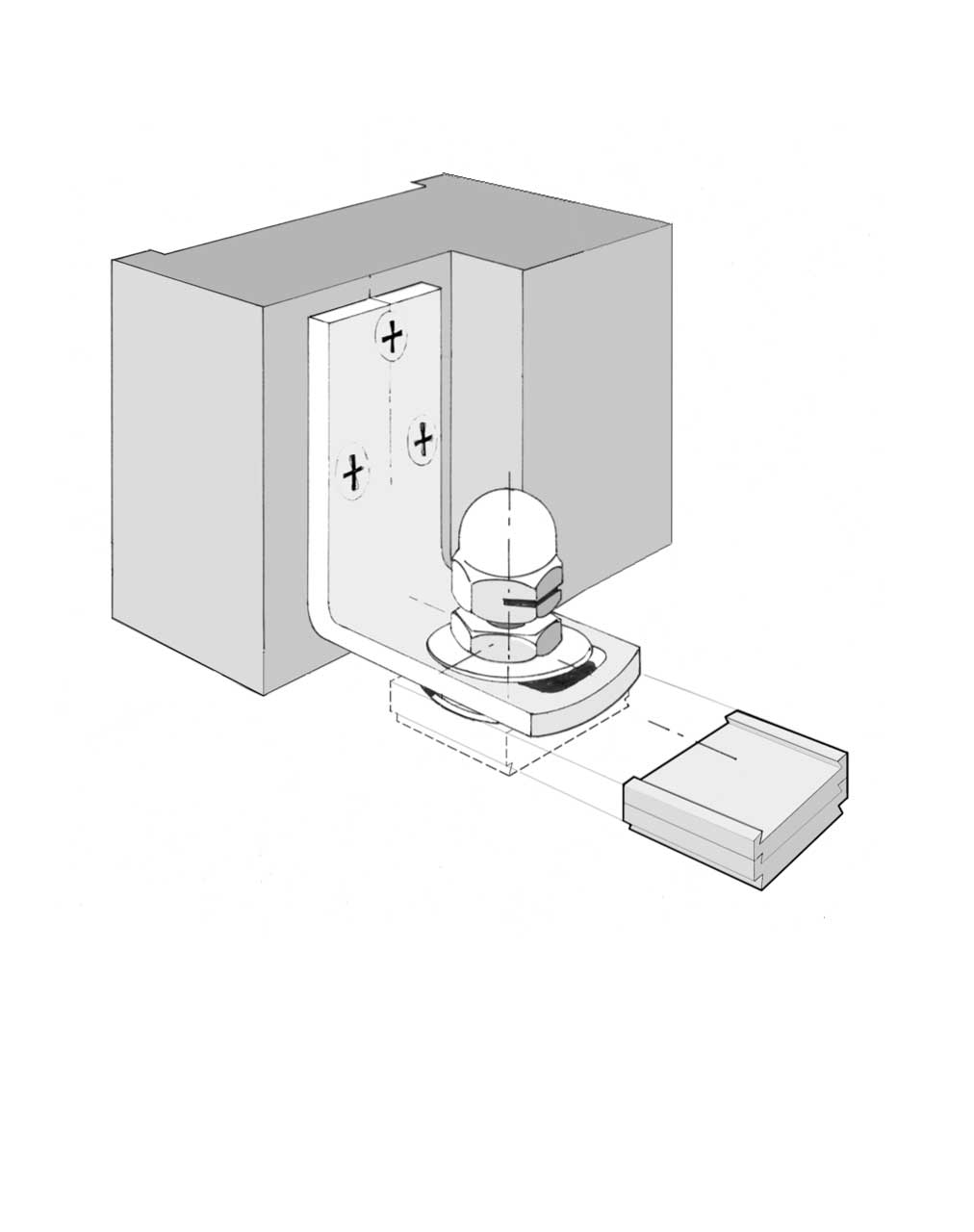

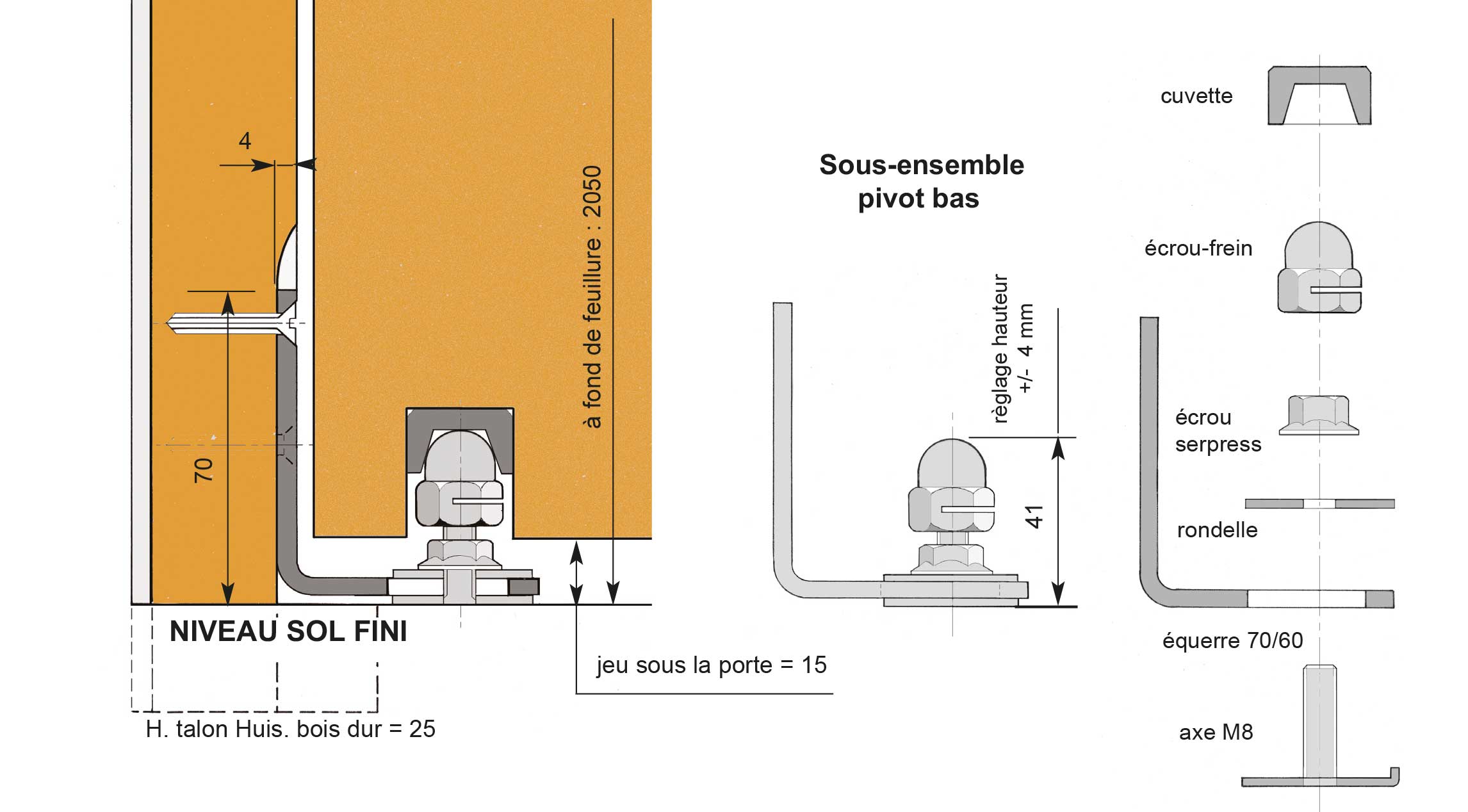

Le pivot bas est fixé au pied de l’huisserie sans encastrement au sol ; il offre des possibilités de réglages en 3 dimensions afin de pouvoir corriger d’éventuels faux-aplombs.

ATTENTION : le pivot bas supporte la charge de la porte, il doit impérativement être en appui sur le sol.

Huisseries métalliques

Fixé en applique, le pivot bas doit être en contact avec le sol fini, au besoin ajouter des cales.

Hauteur feuillure et cales d’épaisseur

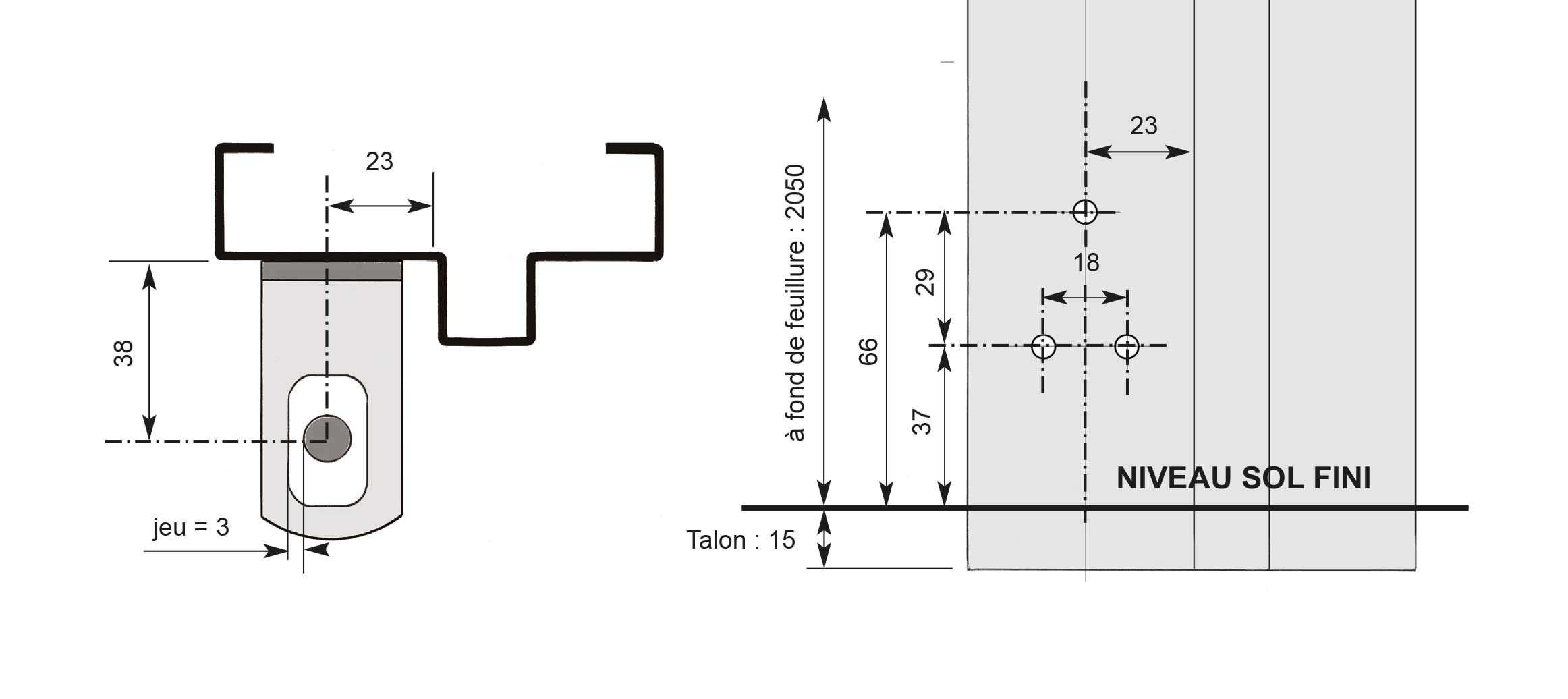

Les portes Ellipse tournent sur des pivots qui supportent tout leur poids. Il est donc indispen- sable de faire reposer ces pivots sur le sol fini, en respectant bien la hauteur de feuillure : 2050 mm.

Cependant, pour certains cas de portes détalonnées (plus de 15 mm), le pivot se trouvant suspendu au montant de l’huisserie, nous pouvons fournir des cales à glisser sous le pivot qui rattraperont l’appui.

Ces cales d’épaisseurs de 3 et 4 mm, se superposent par modules de 1 mm, pour des hauteurs variables allant de 3 à 21 mm par jeu. (nous consulter)

Dimensions

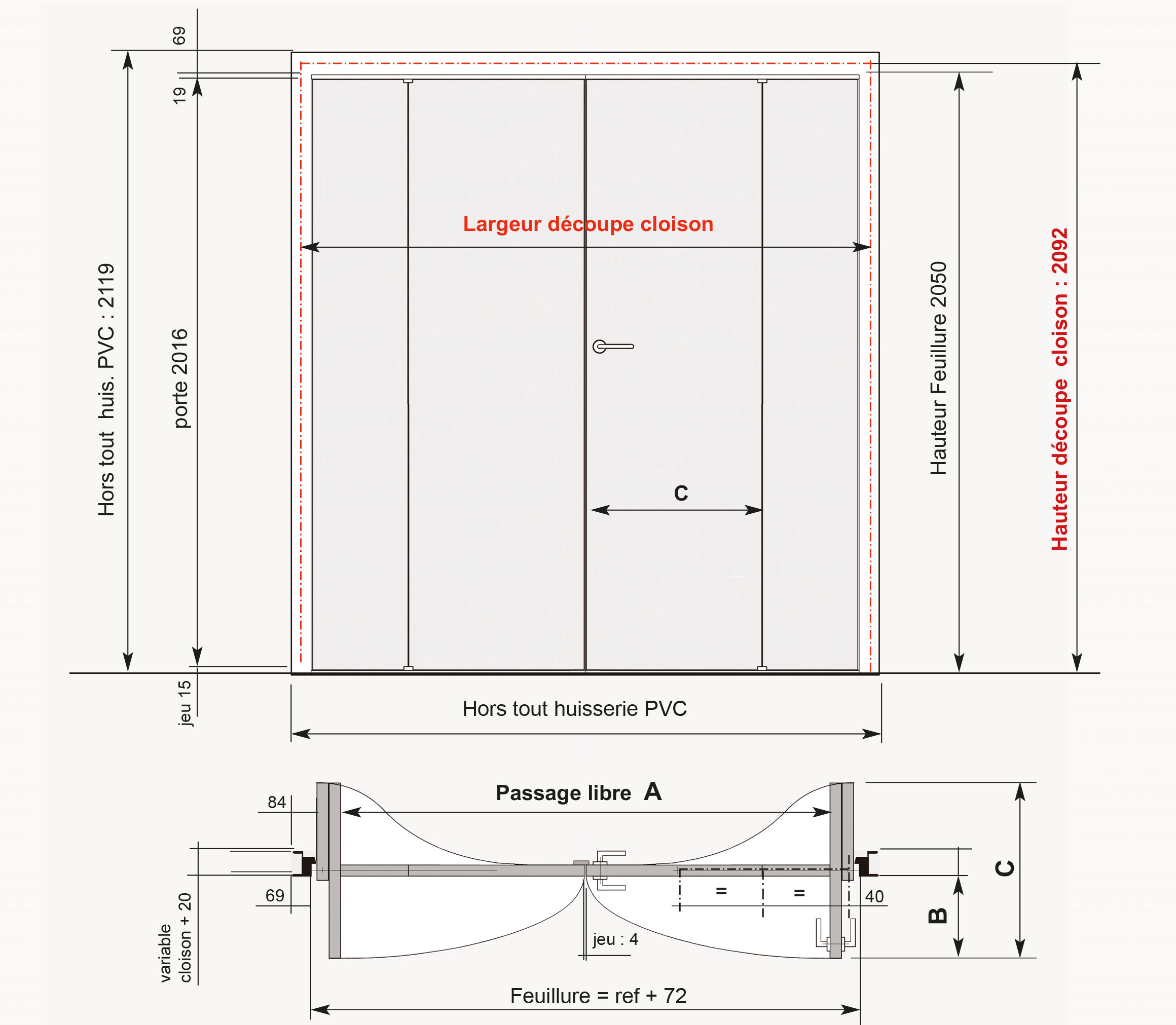

Huisseries PVC

Références 700 800 900 PMR 1000 1100 1200
Passage libre A 624 724 824 837 924 1024 1224
Débattement B 237 247 287 300 327 347 387
Débattement C 470 530 600 613 670 730 800
Largeur porte 730 830 930 943 1030 1130 1230
Largeur hors tout huisserie PVC 875 975 1075 1088 1175 1275 1375
Largeur découpe cloison 820 920 1020 1035 1120 1220 1320
Références 1400 1600 1800 2000 2200 2400
Passage libre A 1272 1472 1672 1872 2072 2272
Débattement B 237 247 287 327 347 387
Débattement C 470 530 600 670 730 800
Largeur porte 2 x 730 2 x 830 2 x 930 2 x 1030 2 x 1130 2 x 1230
Largeur hors tout huisserie PVC 1610 1810 2010 2210 2410 2610
Largeur découpe cloison 1555 1755 1955 2155 2355 2555

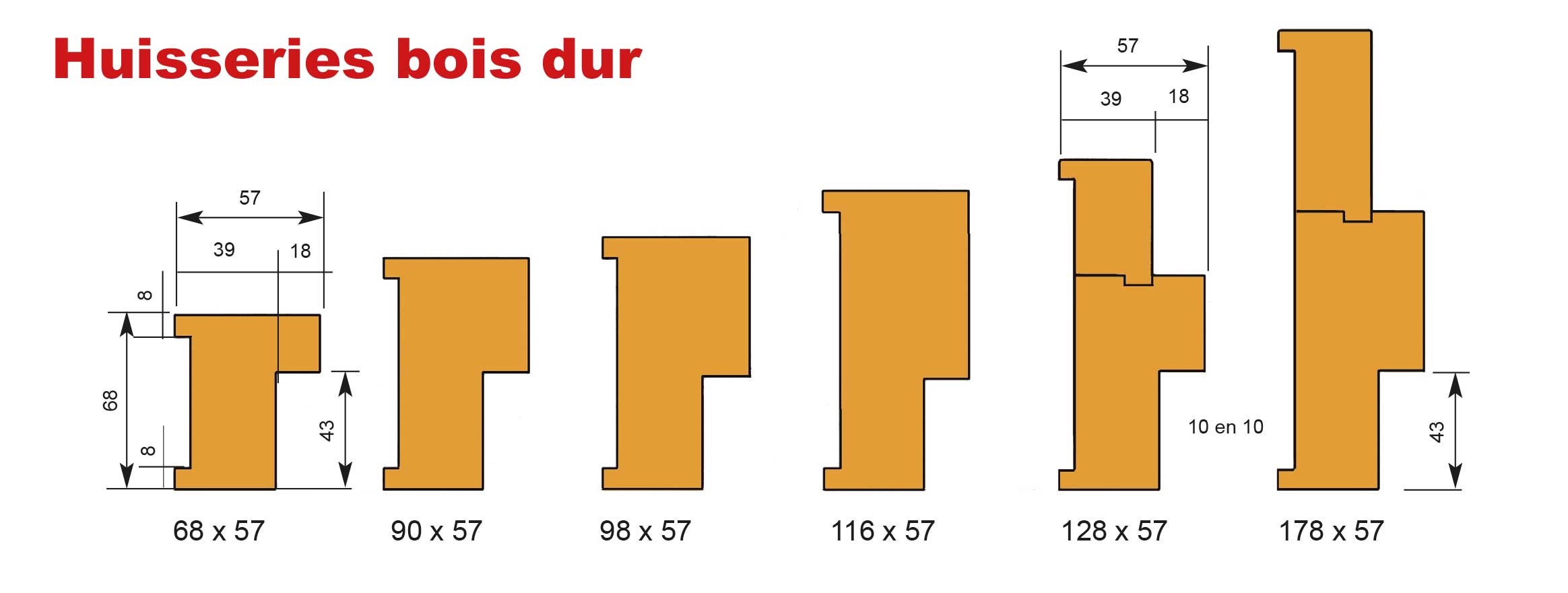

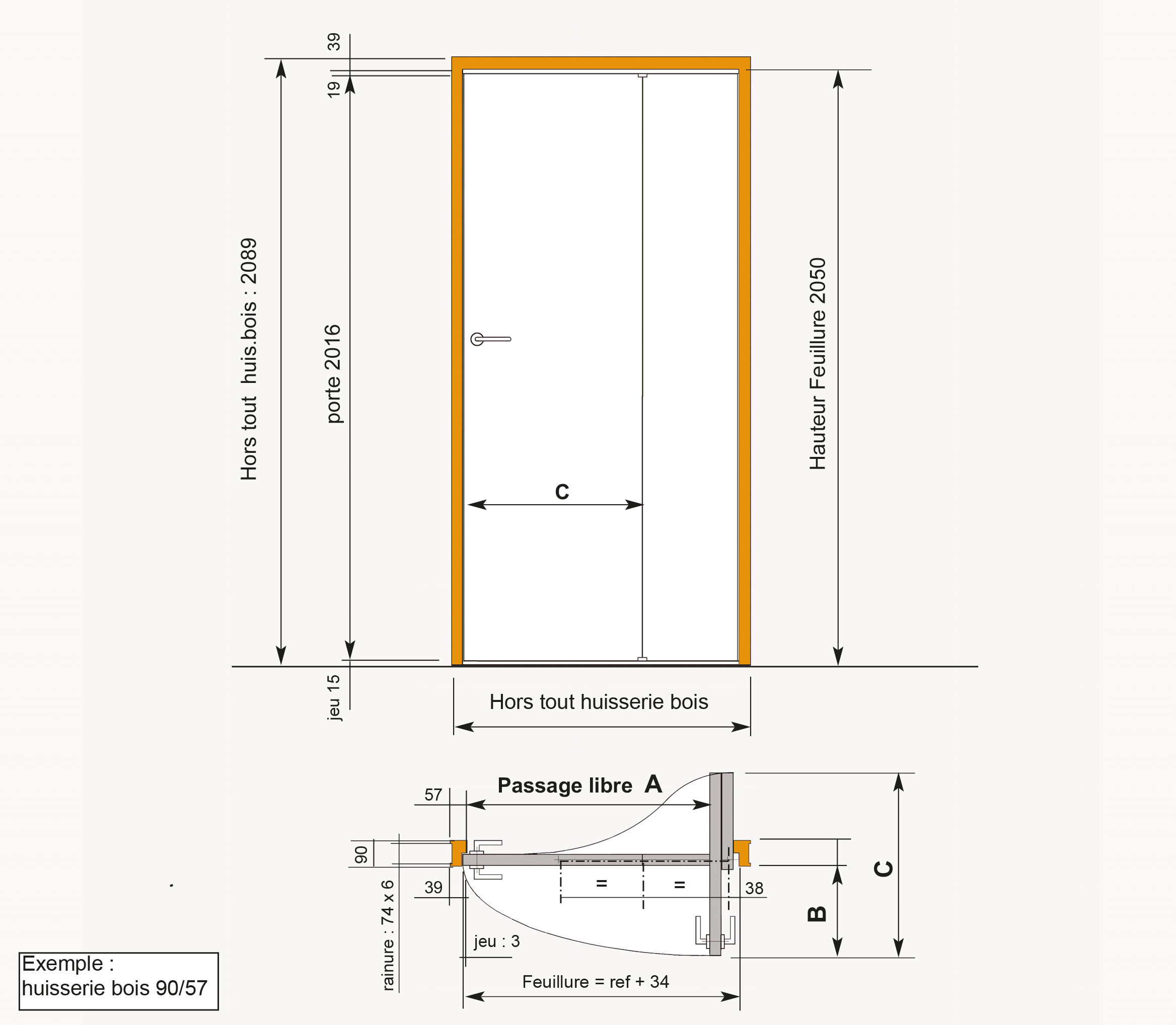

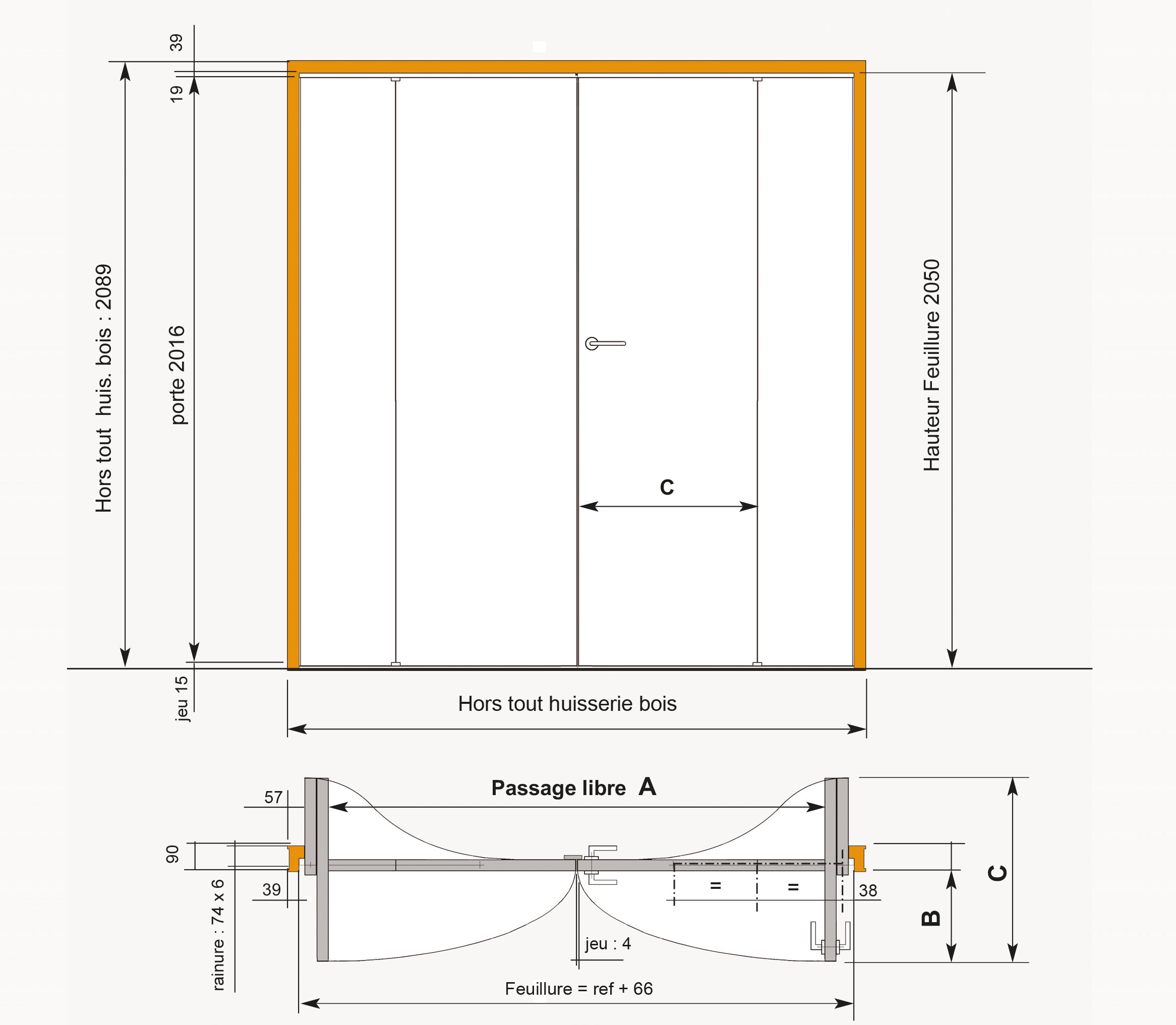

Huisseries bois dur

Références 700 800 900 PMR 1000 1100 1200
Passage libre A 618 718 818 830 918 1018 1218
Débattement B 237 247 287 300 327 347 387
Débattement C 470 530 600 613 670 730 800
Largeur porte 730 830 930 943 1030 1130 1230
Largeur fond de feuillure 734 834 934 947 1034 1134 1234
Largeur hors tout huisserie bois 812 912 1012 1025 1112 1212 1312
Références 1400 1600 1800 2000 2200 2400
Passage libre A 1270 1470 1670 1870 2070 2270
Débattement B 237 247 287 327 347 387
Débattement C 470 530 600 670 730 800
Largeur porte 2 x 730 2 x 830 2 x 930 2 x 1030 2 x 1130 2 x 1230
Largeur hors tout huisserie PVC 1466 1666 1866 2066 2266 2466
Largeur découpe cloison 1544 1744 1944 2144 2344 2544

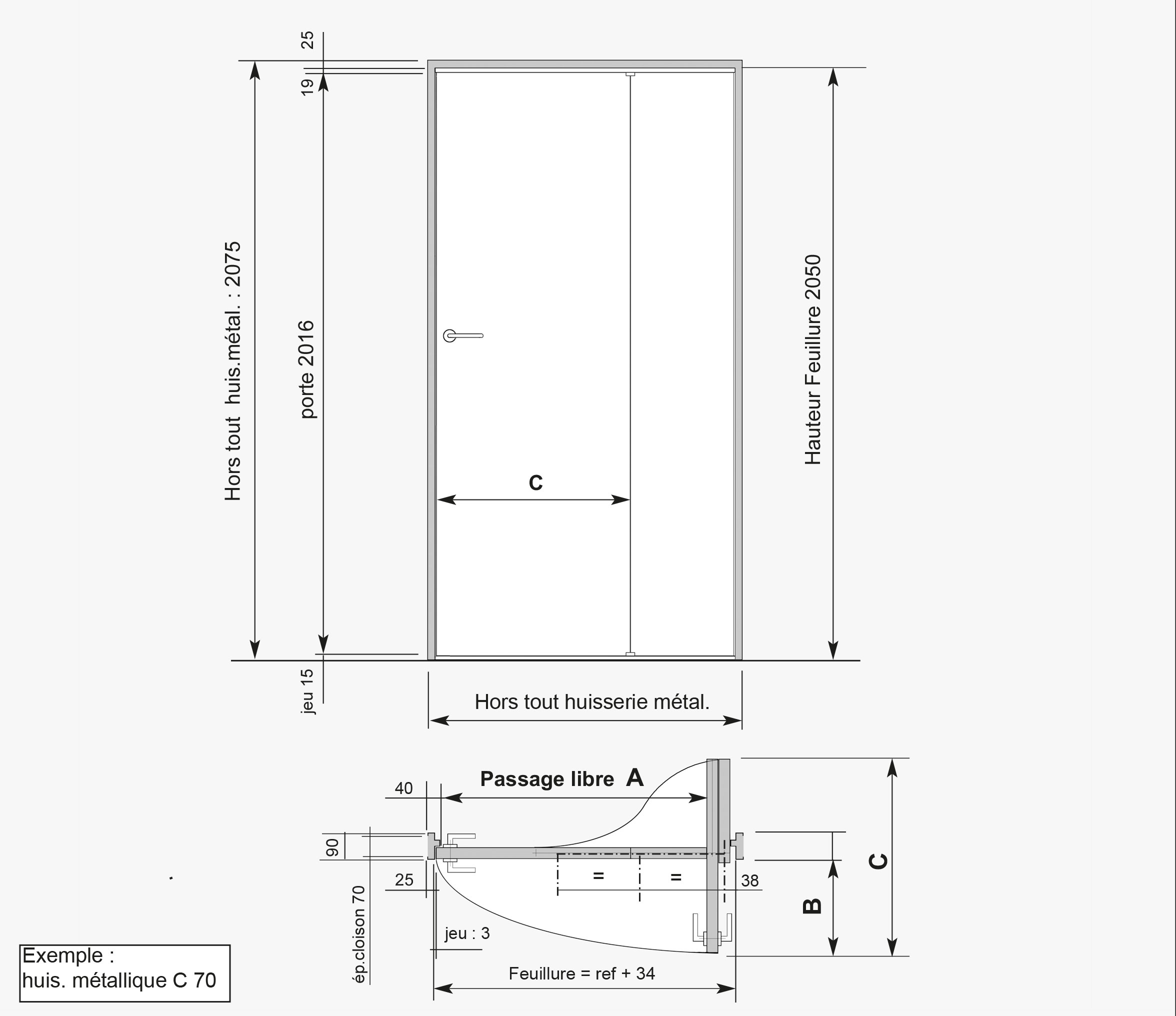

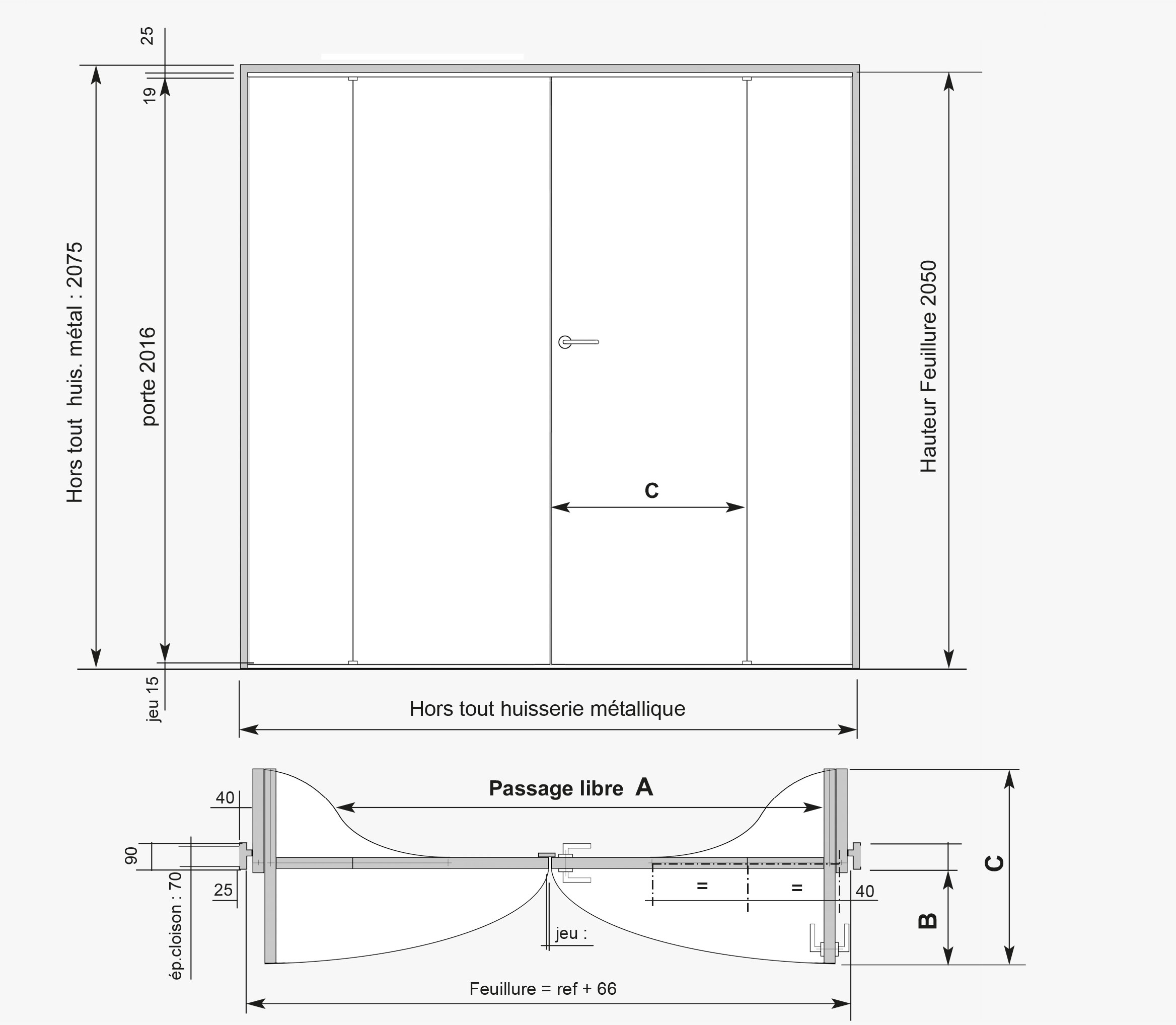

Huisseries métalliques

Références 700 800 900 PMR 1000 1100 1200
Passage libre A 618 718 818 830 918 1018 1218
Débattement B 237 247 287 300 327 347 387
Débattement C 470 530 600 613 670 730 800
Largeur porte 730 830 930 943 1030 1130 1230
Largeur fond de feuillure 734 834 934 947 1034 1134 1234
Largeur hors tout huisserie bois 784 884 984 997 1084 1184 1284
Références 1400 1600 1800 2000 2200 2400
Passage libre A 1270 1470 1670 1870 2070 2270
Débattement B 237 247 287 327 347 387
Débattement C 470 530 600 670 730 800
Largeur porte 2 x 730 2 x 830 2 x 930 2 x 1030 2 x 1130 2 x 1230
Largeur hors tout huisserie PVC 1466 1666 1866 2066 2266 2466
Largeur découpe cloison 1516 1716 1916 2116 2316 2516
